１． １． １． １． 概 要 概 要 概 要 概 要 - 7 - CNT-XP243-0 1 S 1 .2.7 1 .2.7 1 .2.7 1 .2.7 与需求相 对应的规格选择 与需求相对应的规格选择 与需求相对应的规格选择 与需求相对应的规格选择 单元种类可以从３种中 进行选择。在机器的 前侧配置了搭载供 料器用的供料平台， 在后侧配备料盘单元。 ○：标准配备 △： 选择配备 空格：没 有配备 单元 种类 Spec 1 Spec2…
１．
１．１．
１．概 要
概 要概 要
概 要
- 6 -
CNT-XP243-01S
1.2.6
1.2.61.2.6
1.2.6
生产率的提高
生产率的提高生产率的提高
生产率的提高

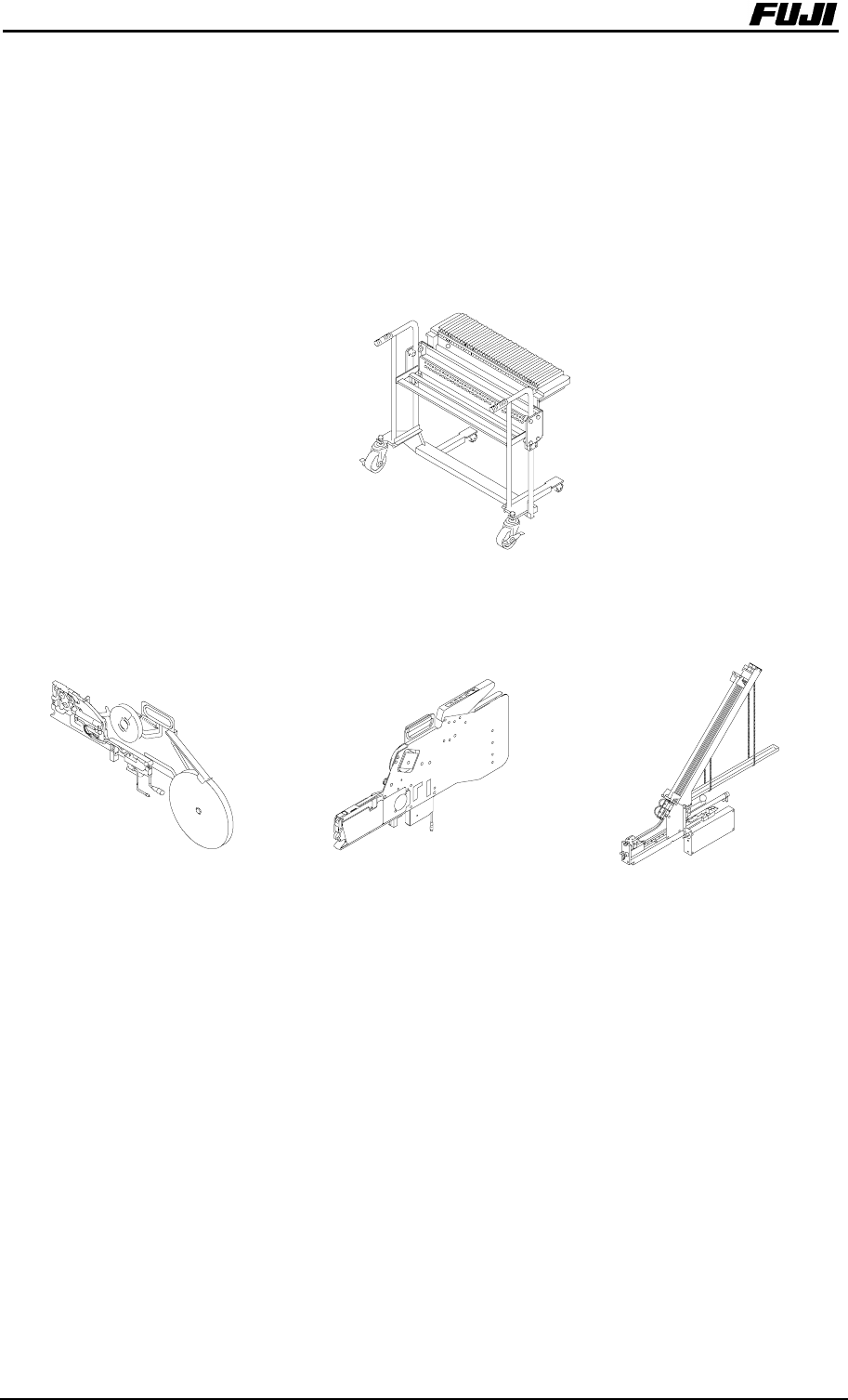

１） 机器前面配置了多供料器单元（MFU-X20E），可以安装料带元件用供料器
（按8mm料带换算）40种。在用于一般的料带元件之外，可以安装管装供料
器。可使用的供料器以及管装供料器与本公司IP， QP系列的供料器（BFC，
马达供料器）具有互换性。在机器后面配备有标准料盘的单元。料盘单元为
10段，各段上有可以收存2种JEDEC尺寸的料盘空间。此外，在各段上可以将
料盘叠放到32mm的高度。
MFU-X20E
2）可以使用的供料器以及管装供料器与本社IP,QP系列的供料器（BFC，马达供料器）
具有互换性，具有这些供料器时，可以有效地利用资产。
ＢＦＣタイプ
BFC供料器
马达供料器
管装供料器
１．
１．１．
１．概 要
概 要概 要
概 要
- 7 -
CNT-XP243-01S
1.2.7
1.2.71.2.7

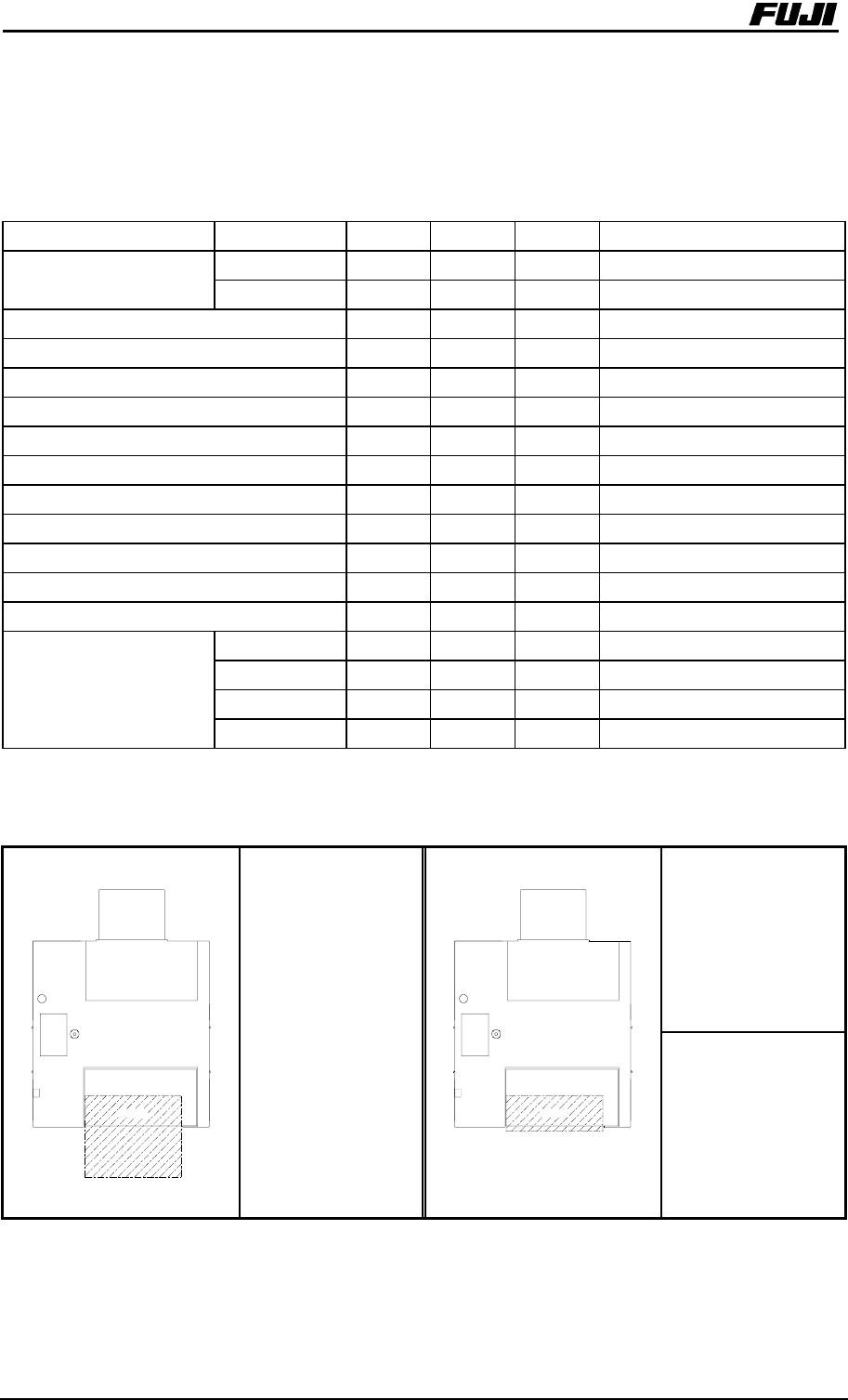

1.2.7 与需求相对应的规格选择
与需求相对应的规格选择与需求相对应的规格选择
与需求相对应的规格选择
单元种类可以从３种中进行选择。在机器的前侧配置了搭载供料器用的供料平台，
在后侧配备料盘单元。
○：标准配备 △：选择配备 空格：没有配备
单元 种类 Spec1 Spec2 Spec3 备注
MFU-X20E ○
供料平台
固定 ○ ○
MFU夹紧 ○
MFU安全罩 ○ ○ ○
废料带切刀 ○ ○
废料带BOX ○○
吸嘴置放台（收存17个） △ △ △ 标准：收存9个
吸嘴尺寸检查 △ △ △
真空支撑销 △ △ △
软件版本更新 △ △ △
对应微型料盘 △ △ △ 高精度料盘碟
引脚浮起检查 △ △ △
保护罩 △ △ △ Side2侧
BFC型△△△
管装 △ △ △ 不可以与7000Type混载
马达 △ △ △
供料器
料带拼接 △ △ △
供料平台配置
Spec2
固定供料平台规格
带有废料带切刀
Side 2
Side 1
Spec1
MFU规格
带有废料带切刀
Side 2
Side 1
Spec3
固定供料平台规格
没要有废料带切刀
２．
２．２．
２．要
要要
要
素
素素
素
- 8 -
CNT-XP243-01S
2.1
2.12.1
2.1要
要要
要
素
素素
素
1408.5
2058.5
1
5
0
0
2
3
6
2
项 目要 素
电 源
※1
3相200V±10%（50/60Hz） 4kVA
气 源
※2
0.5MPa 128L/min(A.N.R.)
+170L/min
(排出空料盘时：5sec)
+55L/min(使用真空支撑销时)
+2.8L/850ms(料带切刀时)
机器尺寸 W:1，500mm，D:2，362mm，H:2，058.5mm（搬运高度：900mm）
机器重量 2，000kg（主体）
显 示
液晶＆触摸屏（前后）
显示语言 日文 英文 中文（简体字，繁体字）
影像监视器 在液晶监视器内同时显示
涂敷色 主 体 白色
环境条件
※3
温 度15℃～35℃
湿 度 30%～80%
标 高1,000m以下
对应的安全规格
※4
相当于IEC规格
※4
，UL规格,CE定位点
※1．电源：可以选择200,210,220,230,380,400,415,460,480V （变压器组的插座切换方式）
为了避开杂讯、电压波动、高频失真等的影响，避免与其他机器共用，推荐使用专用的电源。
※2．气源应该在大气压露点:－17℃ 以下、微粉尘:粒径5μm以下、油的最高浓度:5mg/m
3
以下。
※3．湿度是保持不结露。此外，本公司推荐的环境条件是，温度15℃～30℃以及湿度50%～70%。
※4．相当于IP22（对于人体、固体杂物以及水的浸入的保护）
