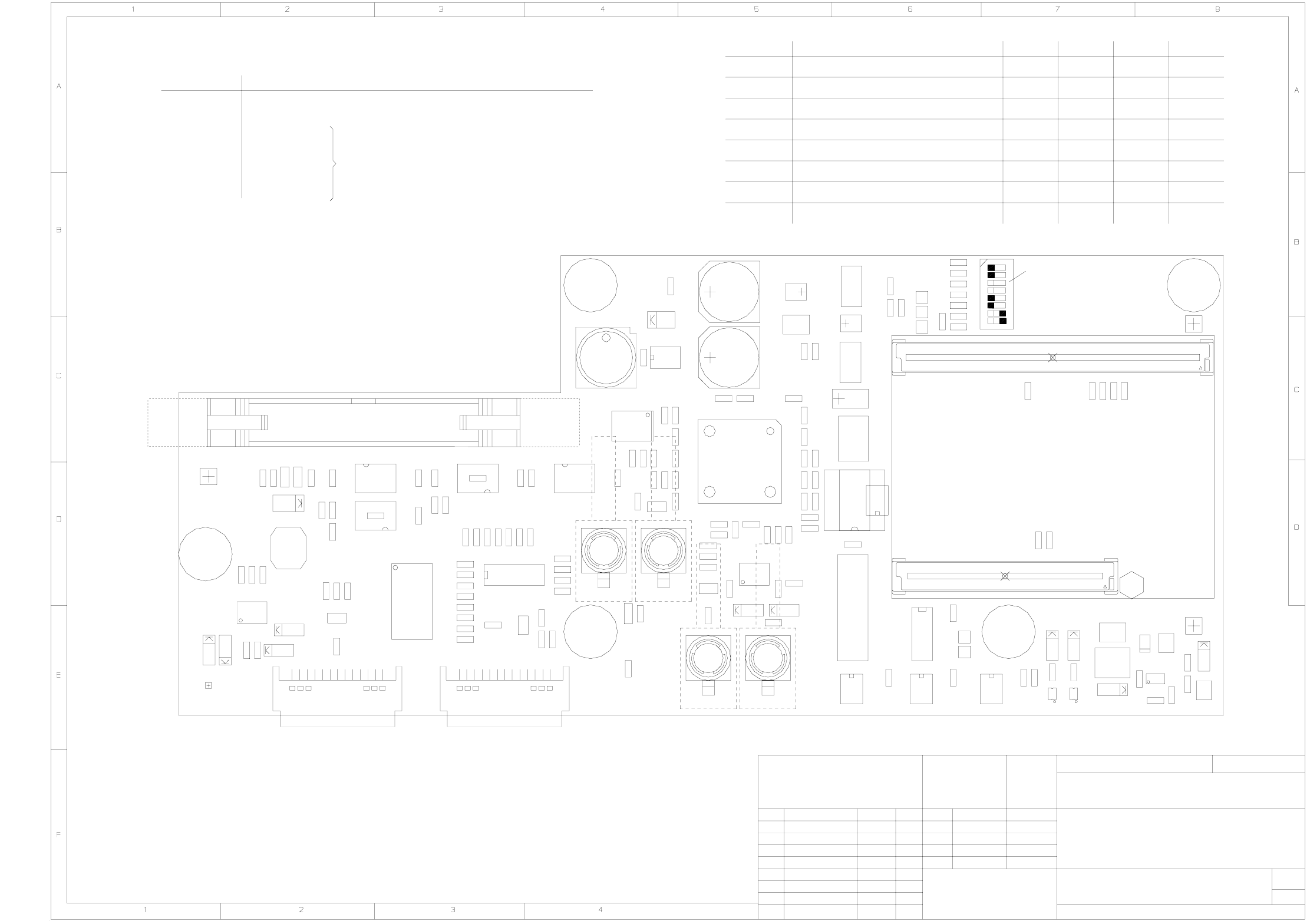

03004051-030201ND3 Vision board, digital, SIPLACE X-Series (sh. 1 of 2)
pflichten zu Schadenersatz. Alle Rechte vorbehalten, ins
besondere für den Fall der Patenterteilung oder GM-Eintragung
wertung und Mitteilung ihres Inhalts nicht gestattet, soweit
Weitergabe sowie Vervielfältigung dieser Unterlage,Ver-
nicht ausdrücklich zugestanden. Zuwiderhandlungen ver-
Proprietary date, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Comunicado como segredo empresarial. Reservados todos os direitos.
Switch S1 Designation
Copyright reserved
s
Name
ModifiedStat. NameDate
A&D
Date
Stand.
Check.
Author
DS
Vision board, digital
Component layout, primary side
(Drawing number)
03004051-030201ND3
Main no. PS FS
Scale none
FS DT
Sheet
2
1
Sh.
Format A3
SIPLACE X-Series
C13
N4
L5
R36
V10
R37
X8
R38
U2
R41
V4V11
A4
R40
V12
V1
R33R32 C45
C22
L4
V3
R74
R78
L8L7
R10
X9
R31
C46
X3
R35
X25
X24
X23
C6
L2
R23
R24
R30
R28
R9
R8
U6
R5
R29
C9 C7
R34
R39
V2
D3
A5
R63
R66
R57 R59 R58R60
R67
R64
U4
R15
R73R76
U5
R3R4
U1
R27
L10
V14
X22
D4
C44
R65
R68
R44
R51
V15
L9
R70
R69
U3
V16
R61
C12C21
C43
R46
R62
R47
C30
C24
R7
C47
R50
C31 L3
C32
C15
C16
C23
C25
C11
G1
C17
D5
R45
C26
C18
C27 C28
R48
C29 C20 R49
C19
A1
V13
C37
C35
C39
C38
L6
C41 R56
C36
X6
C4
D2
C14
D1
I2
X7
H2
R1 C3
R26
V9
R12
H1
V6
R25
V8
L1
R21
I1
R20
R14
C5
V5
C1
V7
C100
d6
X11
D70
JR3
A3
R19 R18
X26
C42
R17
C8
C2
R16
R6R11 R13
N6
C40
C48
X5
X2
X4
R54
R403
R400
R500
N5
R55
R501
R503
R504
S1
R401
R22
JR4
A2
Processor board
03003536-xx
S1
ON
Gantry 1 Gantry 2 Gantry 3 Gantry 4
OFFOFFOFFOFFBoot1
OFF2 Reset OFF OFFOFF
ON3Gantry Id 0 OFF ONOFF
OFF
OFF
5
4
EEPROM write protect
Gantry Id 1
OFF
OFF
OFF
ON
OFF
ON
ON
ON
OFF
7
8
6
CAN speed
CAN Ids
CAN terminator
ON
ON
OFF
ON
ON
OFF
ON
ON
OFF
ON = P2 Ids
ON = 1Mbit/s
ON = 120 ohms
Connector
X5*f (violet)X25 (violet)
X6*f (blue)
Assembly
X2*f (black)
X8
X24 (blue)
X9
X23 (black)
X22 (green)
X9*a cable carrier interface, 03010612-xx/03010622-xx
X1*f (green)
X1 PCB camera, digital, 03003212-xx, illumination: cable 03009391-W1
X4*f
Hotlink filter 03010670-xx
RS02 ECO 401766 02.05.05 TB
Hedrich
5 - 38
03004051-030201ND3 Vision board, digital, SIPLACE X-Series (sh. 2 of 2)
RS02 ECO 401766 02.05.05 TB
Hedrich
SIPLACE X-Series
03004051-030201ND3
pflichten zu Schadenersatz. Alle Rechte vorbehalten, ins
besondere für den Fall der Patenterteilung oder GM-Eintragung
wertung und Mitteilung ihres Inhalts nicht gestattet, soweit
Weitergabe sowie Vervielfältigung dieser Unterlage,Ver-
nicht ausdrücklich zugestanden. Zuwiderhandlungen ver-
Proprietary date, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Comunicado como segredo empresarial. Reservados todos os direitos.
Name
ModifiedStat. NameDate
Date
Stand.
Check.
Author
DS

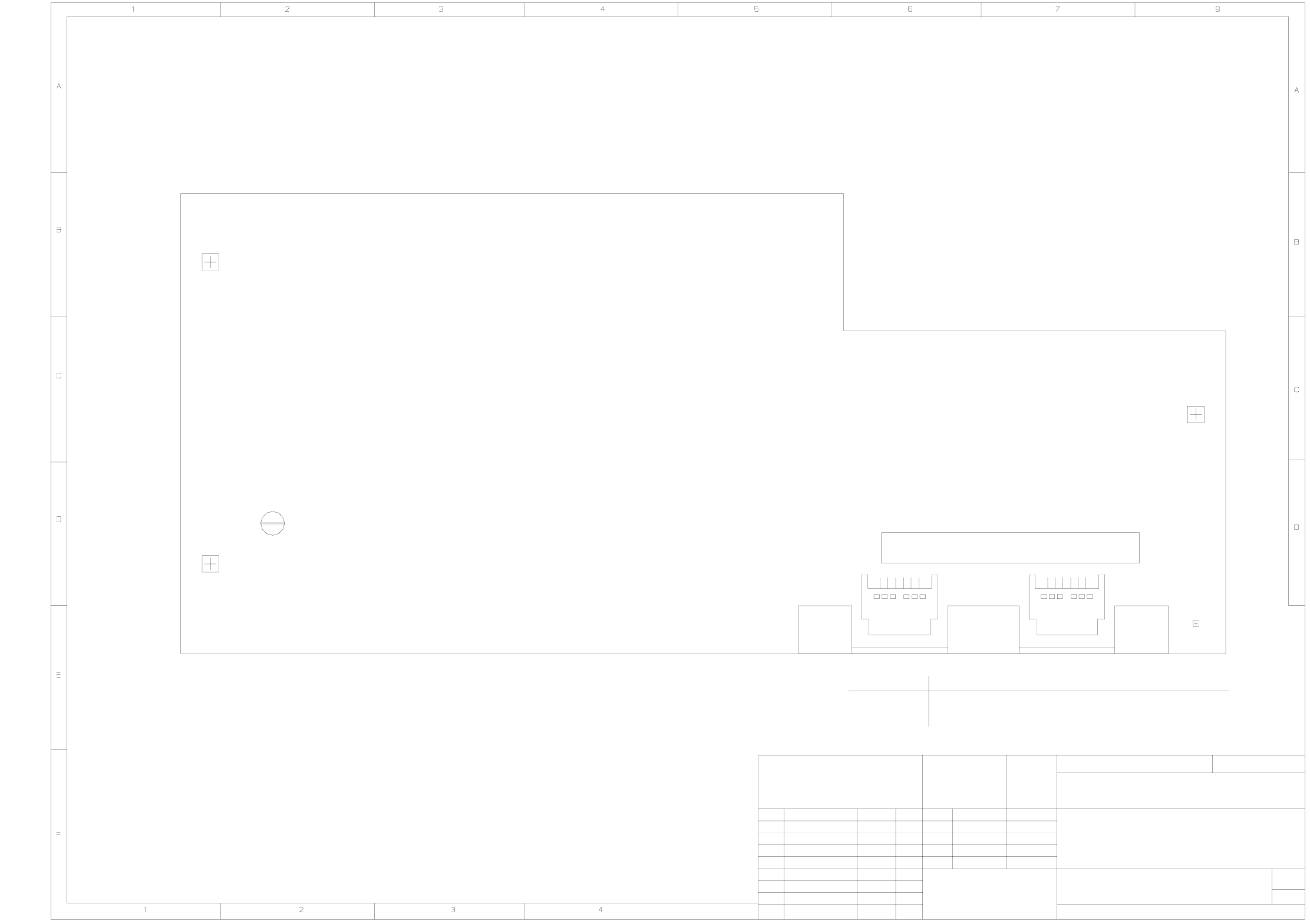

Vision board, digital
Component layout, secondary side
(Drawing number)
03004051-030101ND3
Main no. PS FS
Scale none
FS DT
Sheet
2
2
Sh.
Format A3
X21 X20
X13
Connector Assembly
X13
X20 X2 PCB camera, digital, 03003212-xx, cable 03009391-W2
X9 head interface 03000901-xx
s
A&D
Copyright reserved
5 - 39

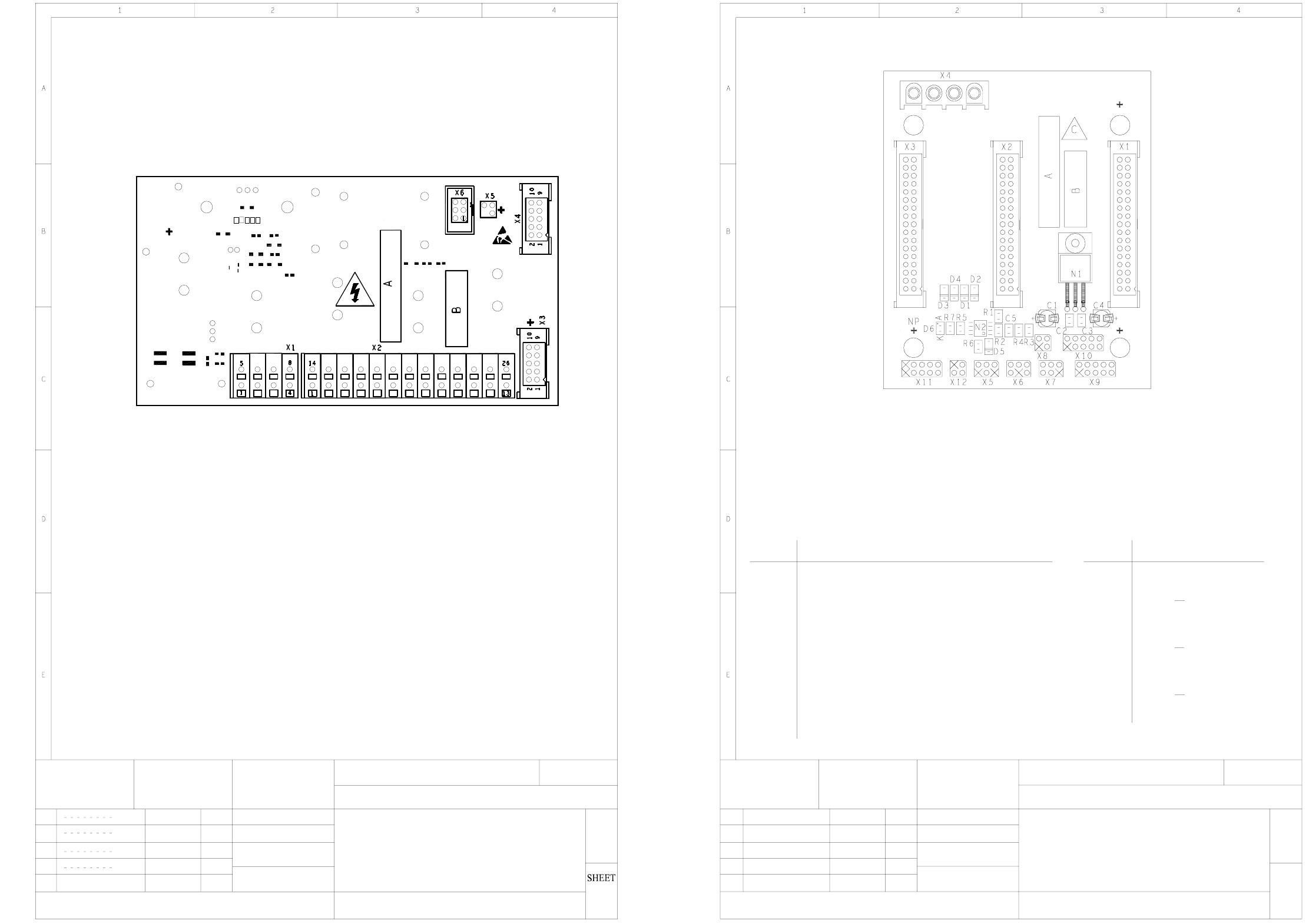

03005920-020101ND4 PCB 1028, vision DC / DC distributor
03006531-030101ND4 PCB 1072, gantry interface X-HS
Stat.
01.
03.
02.
Modified
21.01.02
19.04.02
30.07.02
Date
EN
EN
KL
Name
SIEMENS AG
EDM D&D MCH
Date
Name
21.01.02
KLOSE
G32905 - N0117 - U021 - * - 0017
03005920-20101ND4
VISION DC / DC DISTRIBUTOR
PCB 1028
2-LAYER PCB
COMPONENT LAYOUT, COMPONENT SIDE
Scale 1 : 1
1 -
Hazardous voltage warning label
B = INSPECTION LABEL
A = IDENTIFICATION LABEL
pflichten zu Schadenersatz. Alle Rechte vorbehalten, ins
besondere für den Fall der Patenterteilung oder GM-Eintragung
wertung und Mitteilung ihres Inhalts nicht gestattet, soweit
Weitergabe sowie Vervielfältigung dieser Unterlage,Ver-
nicht ausdrücklich zugestanden. Zuwiderhandlungen ver-
Proprietary date, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Comunicado como segredo empresarial. Reservados todos os direitos.
04. 18.07.03 EN
Copyright reserved
Stat.
01
03
02
Modified
--------
--------
--------
28.07.04
07.04.03
18.10.02
Date
KL
KL
KL
Name
EDM D&D MCH
SIEMENS
Date
Name
18.10.02
Klose
03006531-030101ND4
G32905-P0094-U041-*-0017
X-HS gantry interface
Component layout, component side
SIPLACE X-Series
Board 1072
4-layer PCB
Sc 1:1
1 -
Sheet
A = Identification label
C = ESD label
B = Inspection label
X = Key Pin
Pins
End position sensor 1, Y axis, 03004107
Temperature sensor, Y axis, 03006767-W2
End position sensor 2, Y axis, 03004106
Motor, Y axis, 03006767-W1
X10
X4X4
X9
X11
X10
X7
X8
X6
X5
X9
X7
X8
X5
X6
Connector
X2
X3
X1
X2
X3
X1
Cable carrier interface 03010622
Cable carrier interface 03010622
Cable carrier interface 03010622
Scanning head, Y axis, 03017754
Test connector, Y track signals
Distance sensor, 03012522
n.u.
Assembly
GND
Track A
Track A
Track B
Track B
Track N
Track N
DGND
Track signals, Y axis
4
9
10
7
8
5
6
Key
+5V
2
3
1
X10
pflichten zu Schadenersatz. Alle Rechte vorbehalten, ins
besondere für den Fall der Patenterteilung oder GM-Eintragung
wertung und Mitteilung ihres Inhalts nicht gestattet, soweit
Weitergabe sowie Vervielfältigung dieser Unterlage,Ver-
nicht ausdrücklich zugestanden. Zuwiderhandlungen ver-
Proprietary date, company confidential. All rights reserved.
Confie a titre de secret d'entreprise. Tous droits reserves.
Confiado como secrete industrial. Nos reservamos todos los derechos.
Comunicado como segredo empresarial. Reservados todos os direitos.
Copyright reserved
