SIPLACE X-Series Detailed Circuit Diagrams Folder

08/2006 US Edition

0 - 2

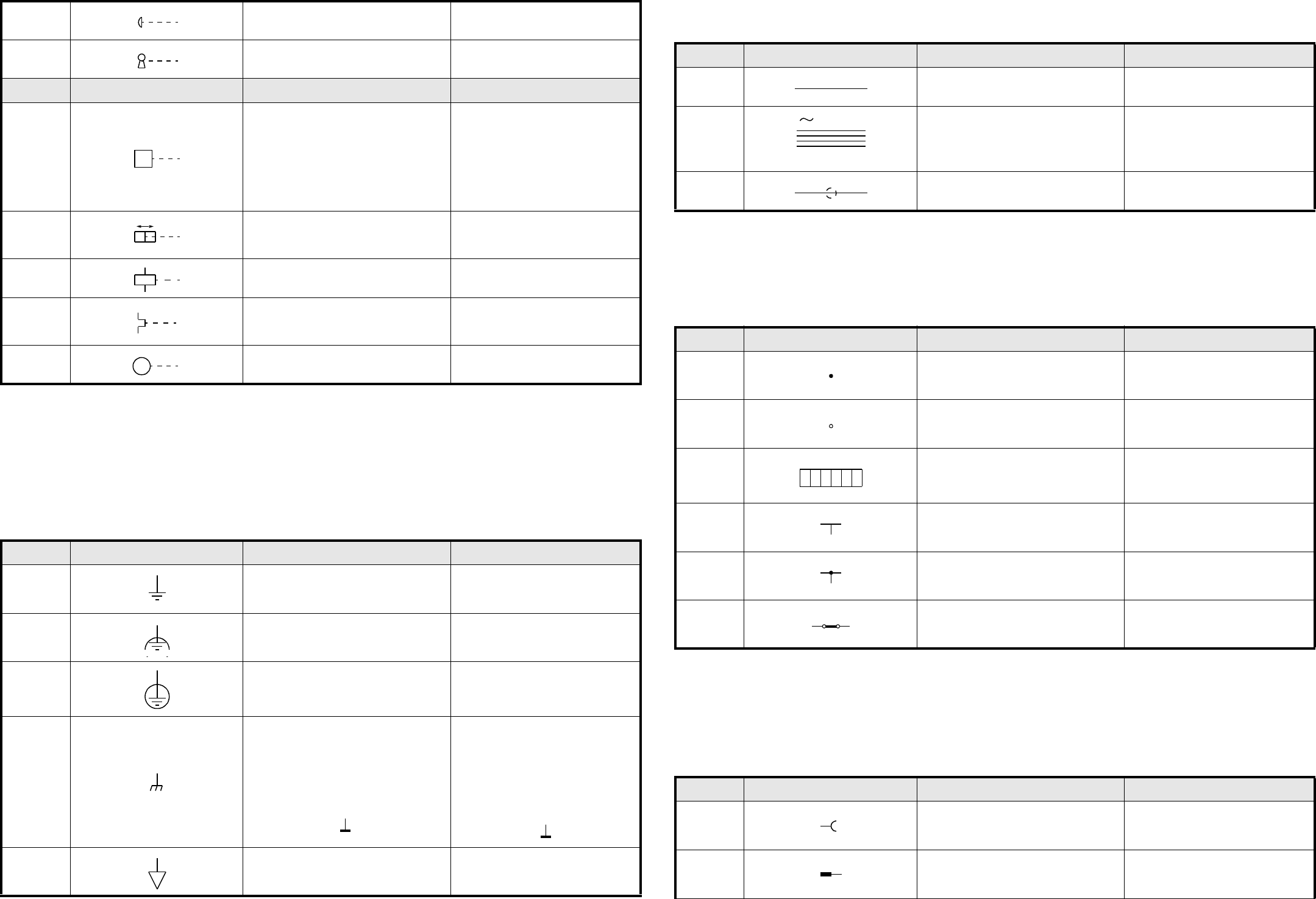

0.1.5 Erde, Masse, Äquipotential /

Earth and frame connections, equipotentiality

0.1.6 Leiter / Conductors

0.1.7 Anschlüsse und Leiterverbindungen /

Terminals and connections of conductors

0.1.8 Verbinder / Connecting devices

02-13-08 Notschalter

Emergency switch (mushroom-head

safety feature)

02-13-13 Betätigung durch Schlüssel Operated by key

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

02-13-20

Kraftantrieb, allgemein

Betätigung durch gespeicherte mecha-

nische Energie

Anmerkung:

Hinweise auf die Art der gespeicherten

Energie dürfen in das Quadrat eingetra-

gen werden (z. B. Formelzeichen nach

DIN 1304).

Drive, general symbol

Operated by stored mechanical

energy

Note:

Information showing the form of

stored energy may be added in the

square.

02-13-22

Betätigung durch pneumatische oder

hydraulische Steuerung in beiden Rich-

tungen

Operated by pneumatic or hydraulic

control, double acting

02-13-23

Betätigung durch elektromagnetischen

Antrieb

Operated by electromagnetic actua-

tor

02-13-25

Betätigung durch thermischen Antrieb,

z. B. Bimetallrelais

Thermischer Überstromschutz

Operated by thermal actuator, for

example thermal relay, thermal

overcurrent protection

02-13-26 Betätigung durch Motor Operated by electric motor

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

02-15-01 Erde, allgemein

Earth, general symbol

Ground, general symbol

02-15-02 Fremdspannungsarme Erde

Noiseless earth

Noiseless ground

02-15-03 Schutzerde

Protective earth

Protective ground

02-15-04

Masse

Gehäuse

Anmerkung:

Die Schraffur darf entfallen, wenn keine

Unklarheit besteht. Die Linie, die das

Gehäuse repräsentiert, muß dann brei-

ter dargestellt werden:

Frame

Chassis

Note:

The hatching may be completely or

partly omitted if there is no ambigu-

ity. If the hatching is omitted, the line

representing the frame or chassis

shall be thicker as shown below:

02-15-05 Äquipotential Equipotentiality

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

03-01-01 Leiter Conductor

03-01-05

Dreiphasen-Vierleitersystem mit drei

Außenleitern und einem Neutralleiter,

50 Hz, 400 V, Außenleiter 120 mm

Neutralleiter 50 mm

Three-phase circuit, 50 Hz, 400 V,

three conductors of 120 mm

, with

neutral of 50 mm

03-01-07 Leiter, geschirmt Screened conductor

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

03-02-01 Verbindung von Leitern Connection of conductors

03-02-02

Anschluß (z. B. Klemme)

Anmerkung:

Der Kreis darf ausgefüllt werden.

Terminal

Note:

The circle may be filled in.

03-02-03

Anschlußleiste, dargestellt mit

Anschlußbezeichnungen

Terminal strip, example shown with

terminal markings

03-02-04 Abzweig von Leitern Junction of conductors

03-02-05 Abzweig von Leitern Junction of conductors

03-02-08 Leiter-Verbindungsstück Conductor joint

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

03-03-01

Buchse

Pol einer Steckdose

Socket (female)

Pole of a socket

03-03-03

Stecker

Pol eines Steckers

Plug (male)

Pole of a plug

3N 50 Hz 400 V

3 x 120 x 1 x 50

11 12 15161314

SIPLACE X-Series Detailed Circuit Diagrams Folder

08/2006 US Edition

0 - 3

0.1.9 Widerstände / Resistors

0.1.10 Kondensatoren / Capacitors

0.1.11 Induktivitäten / Inductors

0.1.12 Besondere Kennzeichen für Halbleiterelemente /

Qualifying symbols particular to semiconductor devices

0.1.13 Beispiele für Halbleiterdioden / Examples of semiconductor diodes

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

03-03-05

Buchse und Stecker

Steckverbindung

Plug and socket (male and female)

03-03-07

Steckverbindung, vielpolig (6polig dar-

gestellt)

allpolige Darstellung

Multipole plug and socket, shown

with six poles:

multi-line representation

03-03-16 Stirnkontaktverbindung Butt-connector

03-03-20

Steckverbindung, zwei Buchsen durch

einen Stecker verbunden,

z. B. U-Stecker

Plug and socket-type connector, for

example U-link: male-male

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

04-01-01 Widerstand, allgemein Resistor, general symbol

04-01-03 Widerstand, veränderbar, allgemein

Variable resistor

Adjustable resistor,

general symbol

04-01-07

Widerstand mit Schleifkontakt

Potentiometer

Potentiometer with sliding contact

04-01-12 Heizelement Heating element

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

04-02-01 Kondensator, allgemein Capacitor, general symbol

04-02-03 Durchführungskondensator

Lead-through capacitor

Feed-through capacitor

04-02-05

Kondensator, gepolt,

z. B. Elektrolyt-Kondensator

Polarized capacitor,

for example electrolytic

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

04-03-01

Induktivität

Spule

Wicklung

Drossel

Inductor

Coil

Winding

Choke

04-03-02

Induktivität

Spule

Wicklung

Drossel

Inductor

Coil

Winding

Choke

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

05-02-01 Schottky-Effekt Schottky effect

05-02-02 Tunnel-Effekt Tunnel effect

05-02-03 Durchbruch-Effekt in einer Richtung Unidirectional breakdown effect

05-02-04

Durchbruch-Effekt in beiden Richtun-

gen

Bidirectional breakdown effect

05-02-05

Backward-Effekt

Rückwärts-Effekt

Unitunnel-Effekt

Backward effect (unitunnel effect)

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

05-03-01 Halbleiterdiode, allgemein

Semiconductor diode,

general symbol

05-03-02 Leuchtdiode, allgemein Light emitting diode, general symbol

05-03-06

Diode für Betrieb im Durchbruch

z-Diode

Esaki-Diode

Breakdown diode, unidirectional

Voltage regulator diode

Esaki-diode

05-03-09

Zweirichtungsdiode

Diac

Bidirectional diode

Diac

SIPLACE X-Series Detailed Circuit Diagrams Folder

08/2006 US Edition

0 - 4

0.1.14 Beispiele für Transistoren / Examples of transistors

0.1.15 Beispiele für licht- und magnetfeldempfindliche Elemente /

Examples of photo-sensitive and magnetic field sensitive devices

0.1.16 Intern verbundene Wicklungen / Internally connected windings

0.1.17 Maschinenarten / Types of machines

0.1.18 Allgemeine Symbole / General symbols

0.1.19 Beispiele für Transformatoren mit getrennten Wicklungen /

Examples of transformers with separate windings

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

05-05-01 PNP-Transistor PNP transistor

05-05-02

NPN-Transistor, bei dem der Kollektor

mit dem Gehäuse verbunden ist

NPN transistor with collector con-

nected to the envelope

05-05-09

Sperrschicht-Feldeffekt-Transistor

(JFET) mit N-Kanal

Junction field effect transistor with

N-type channel

05-05-10

Sperrschicht-Feldeffekt-Transistor

(JFET) mit P-Kanal

Junction field effect transistor with

P-type channel

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

05-06-02

Diode, lichtempfindlich

Photodiode

Photo-conductive device with asym-

metrical conductivity

05-06-04

Transistor, lichtempfindlich

Phototransistor, PNP-Typ dargestellt

Phototransistor, PNP type shown

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

06-02-05 Dreiphasenwicklung, Dreieckschaltung Three-phase winding, delta

06-02-07 Dreiphasenwicklung, Sternschaltung Three-phase winding, star

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

06-04-01

Maschine, allgemein

An die Stelle des Sterns (*) muß eines

der folgenden Kennzeichen eingetra-

gen werden:

C Umformer

G Generator

GS Synchrongenerator

M Motor

MG Als Generator oder als Motor

nutzbare Maschine

MS Synchronmotor

Anmerkung:

Die Schaltzeichen 02-02-01und 02-02-

04 dürfen hinzugefügt werden.

Machine, general symbol

The asterisk * shall be replaced by a

letter designation as follows:

C synchronous converter

G generator

GS synchronous generator

Mmotor

MG machine capable of use as a

generator or motor

MS synchronous motor

Note:

Symbols 02-02-01 and 02-02-04

may be added.

06-04-02 Linearmotor, allgemein Linear motor, general symbol

06-04-03 Schrittmotor, allgemein Stepping motor, general symbol

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

06-09-02 Transformator mit zwei Wicklungen Transformer with two windings

Nr. / No. Schaltzeichen / Symbol Beschreibung Description

06-10-08

Drehstromtransformator,

Stern / Dreieckschaltung

Three-phase transformer,

connection star-delta
