SP-023-001e - 第21页

Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE P-S146-02 0509-001 19 FB-1 42 630 080 5420 PIPE FITTINGS 4 44 630 069 0538 PIPE FITTINGS 1 46 630 003 6541 AIR LINE EQPT 2 47 630 088 4470 PIPE FITTINGS 1 49 630 1 18 3466…

100%1 / 38
G-S146-02
0509-001
18
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-02(TPM-200) P-S146-02(TPM-200)

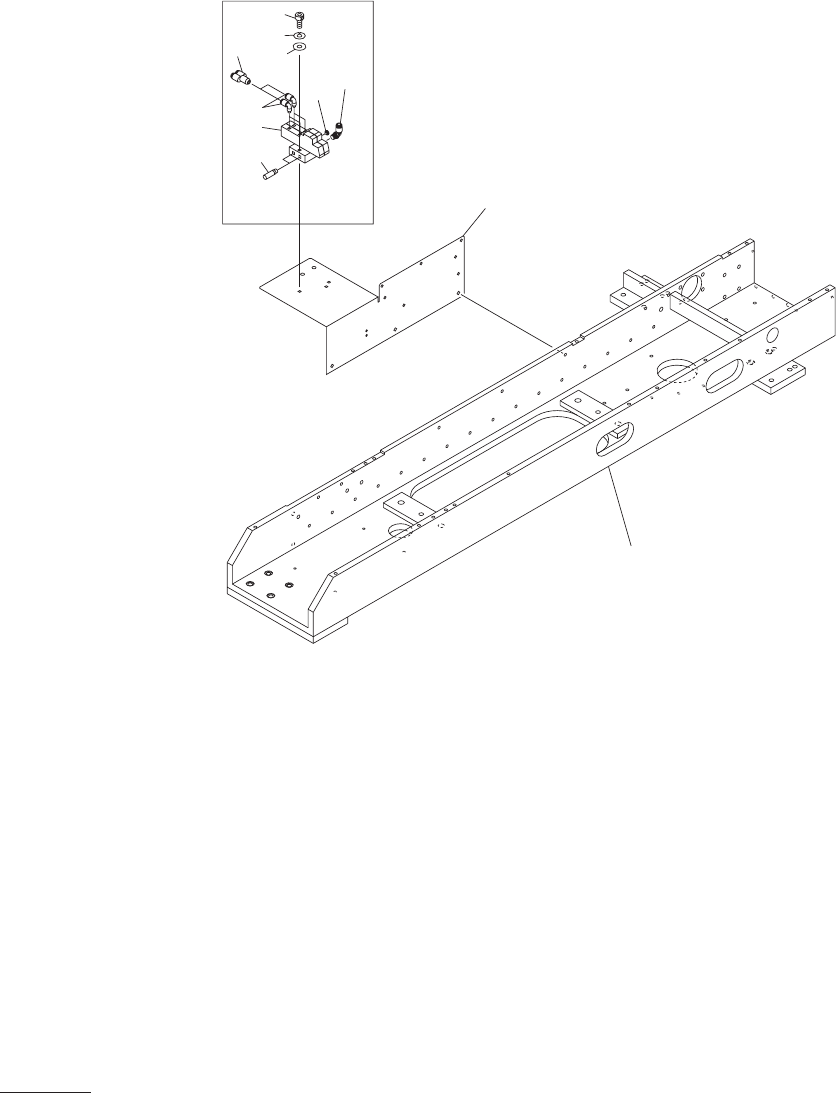

Fig. FB-1
スクリーン認識部
SCREEN RECOGNITION SECTION
-
スクリーン認識
X
軸駆動部
-
Screen Recognition X Axis Driver
See Fig.FA-1
Key No.40
25
46
52
42
73
72
71
ADD
49
47
44
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-02
0509-001
19
FB-1
42 630 080 5420 PIPE FITTINGS 4
44 630 069 0538 PIPE FITTINGS 1
46 630 003 6541 AIR LINE EQPT 2
47 630 088 4470 PIPE FITTINGS 1
49 630 118 3466 PIPE FITTINGS 4
52 630 089 2123 SOLENOID VALVE 1 YSV06A,06B
71 630 000 7671 BOLT,HEX-SCT 2 M4X25
72 411 141 2905 WASHER SPR 4
23→25
782FB-110-072
73 411 141 4008 WASHER V 4X9X0.8
23→25
782FB-110-073
G-S146-03
0509-001
20
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-100/110) P-S146-03(TPM-100/110)

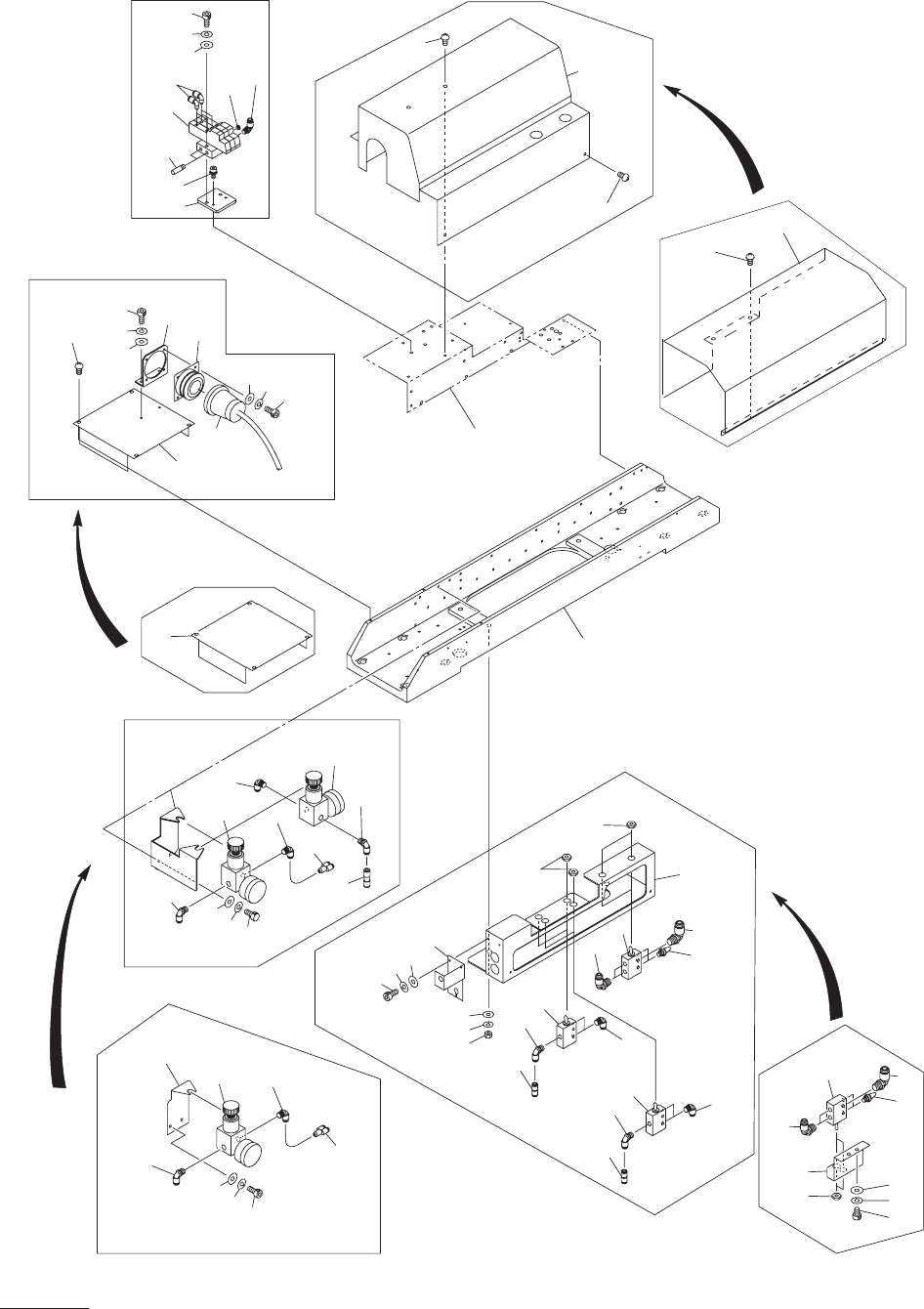

Fig. FA-1
