SP-023-001e - 第27页
Key No. P AR T No. P AR T NAME Q’ty REMARKS NOTE P-S146-03 0509-001 25 F A-4 319 630 097 3273 PLA TE 2 366 630 000 8012 BOL T ,HEX-SCT 4→0 748F A-1 10-366, 748F A-210-366 371 630 000 8067 BOL T ,HEX-SCT 4 M8X45
G-S146-03
0509-001
24
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-100/110) P-S146-03(TPM-100/110)

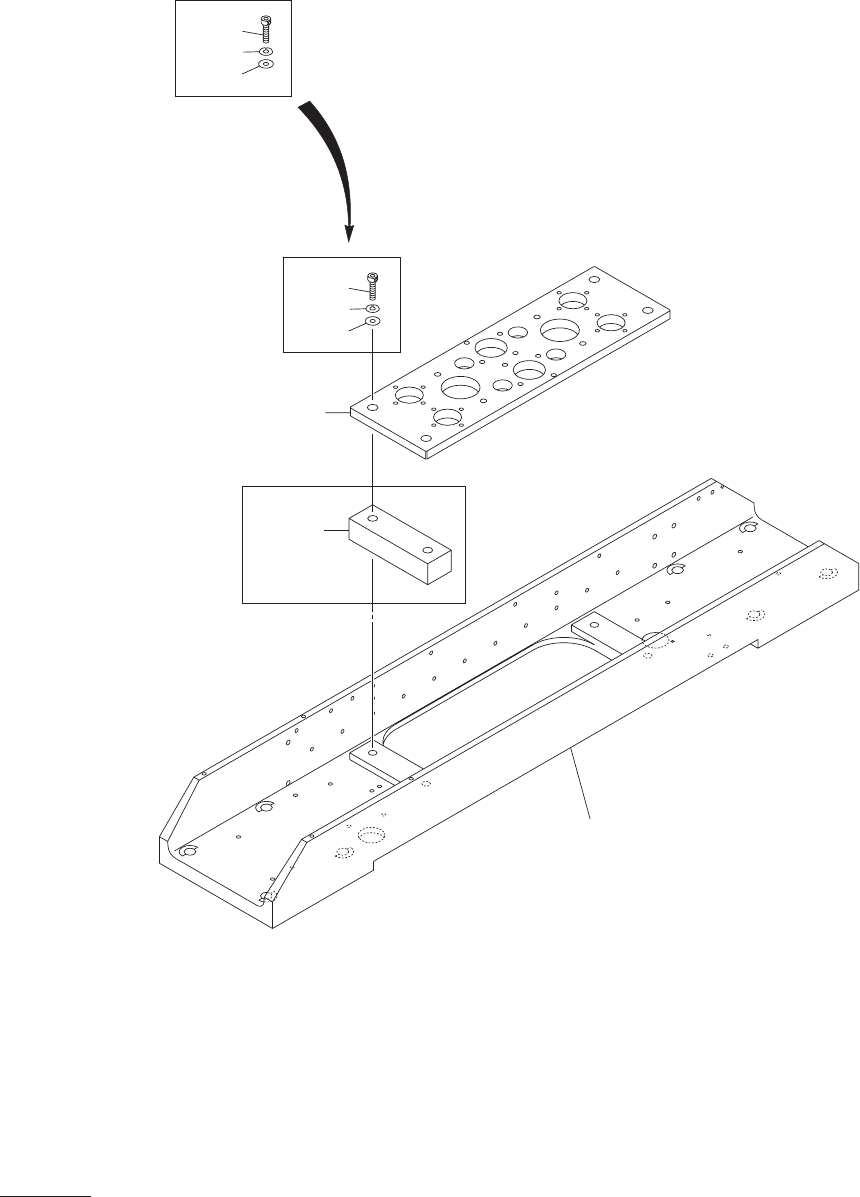

Fig. FA-4
スキージヘッド部
SQUEEGEE HEAD SECTION
- スキージ上下駆動部
-Squeegee Leveller Driver
367
371
368
309
See Fig.FA-1
Key No.22
367
366
368
319
EXCHANGE
ADD
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-03
0509-001
25
FA-4
319 630 097 3273 PLATE 2
366 630 000 8012 BOLT,HEX-SCT 4→0 748FA-110-366, 748FA-210-366
371 630 000 8067 BOLT,HEX-SCT 4 M8X45
G-S146-03
0509-001
26
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-100/110) P-S146-03(TPM-100/110)

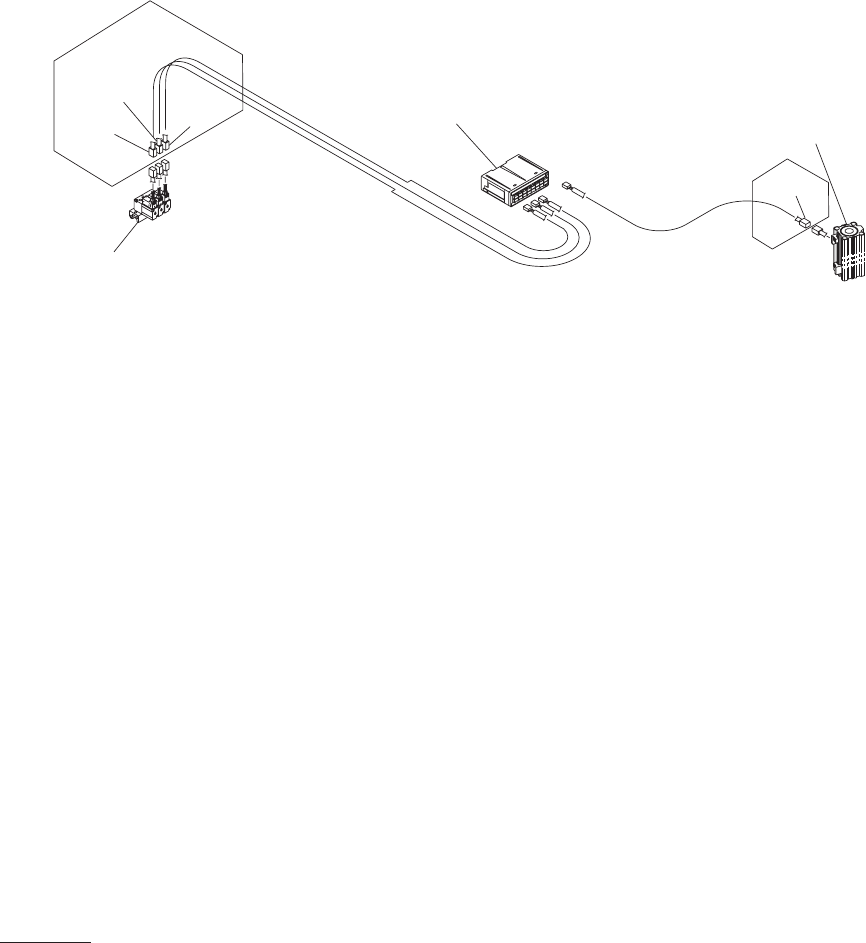

Fig. FA-5
スキージヘッド部
SQUEEGEE HEAD SECTION
- ケーブル部
-Cable Section
401
See Fig.PF-2
Key No.114
See Fig.FA-1
Key No.62
435
433
432
434
ADD
ADD
