G-S146-03
0509-001
34
プロフローユニット取付本体対応
Main Machine Modification For Attaching Pro Fiow Uni
t
P-S146-03(TPM-110C) P-S146-03(TPM-110C)
Fig. FA-5

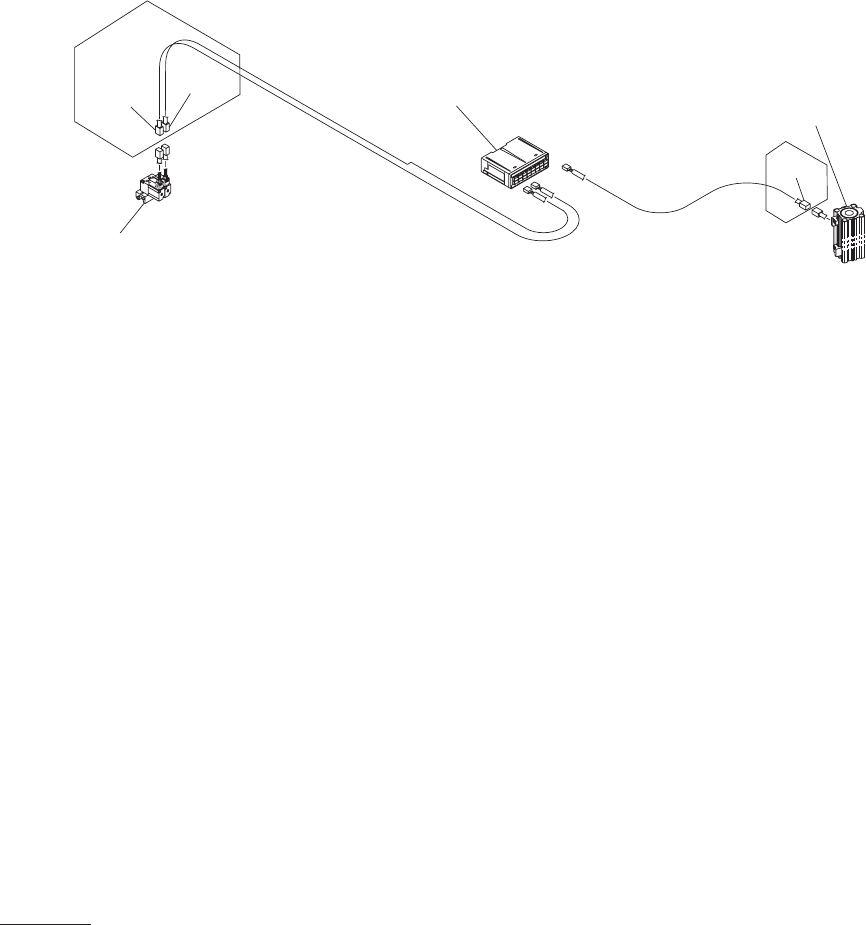

スキージヘッド部
SQUEEGEE HEAD SECTION
- ケーブル部
-Cable Section
401
See Fig.PF-2
Key No.114
432
See Fig.FA-1
Key No.62
434
433
ADD
ADD
Key No. PART No. PART NAME Q’ty REMARKS
NOTE
P-S146-03
0509-001
35
FA-5
432 630 088 7341 CORD 1
433 630 088 7372 CORD 1
434 630 088 7389 CORD 1
