 3D ‐ SPI 操作手册   思泰克光电科技有限公司    12  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.        根据每一栏的数据选择该数据对应的意义，不需要的选…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

11/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



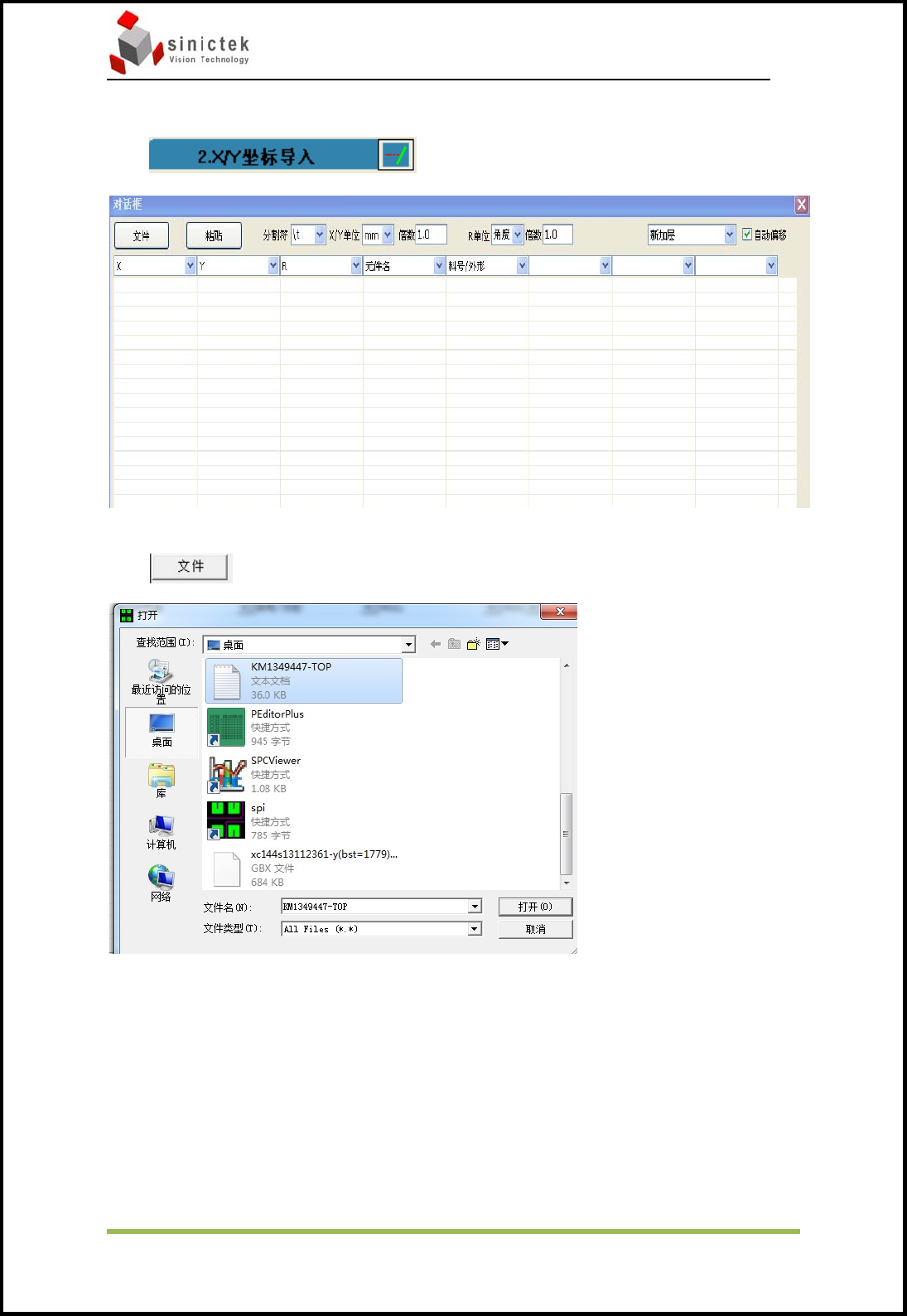

4.1.3 导入 X/Y 坐标

选择，打开 X/Y 坐标导入界面：



点击选择对应的 X/Y 坐标数据（TXT 格式）



打开后选择相应的分割符

3D‐SPI 操作手册 思泰克光电科技有限公司

 

12/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



根据每一栏的数据选择该数据对应的意义，不需要的选择 NULL



选择完成后选择出现下图



4.1.4 提取焊盘

选择提取焊盘的当 SPI 的前面出现

时说明提取焊盘完成。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

13/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.1.5 调整X/Y坐标偏移

选择 X/Y 坐标偏移的后出现下图

这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋

转或者镜像来调整 X/Y 数据的方向。
