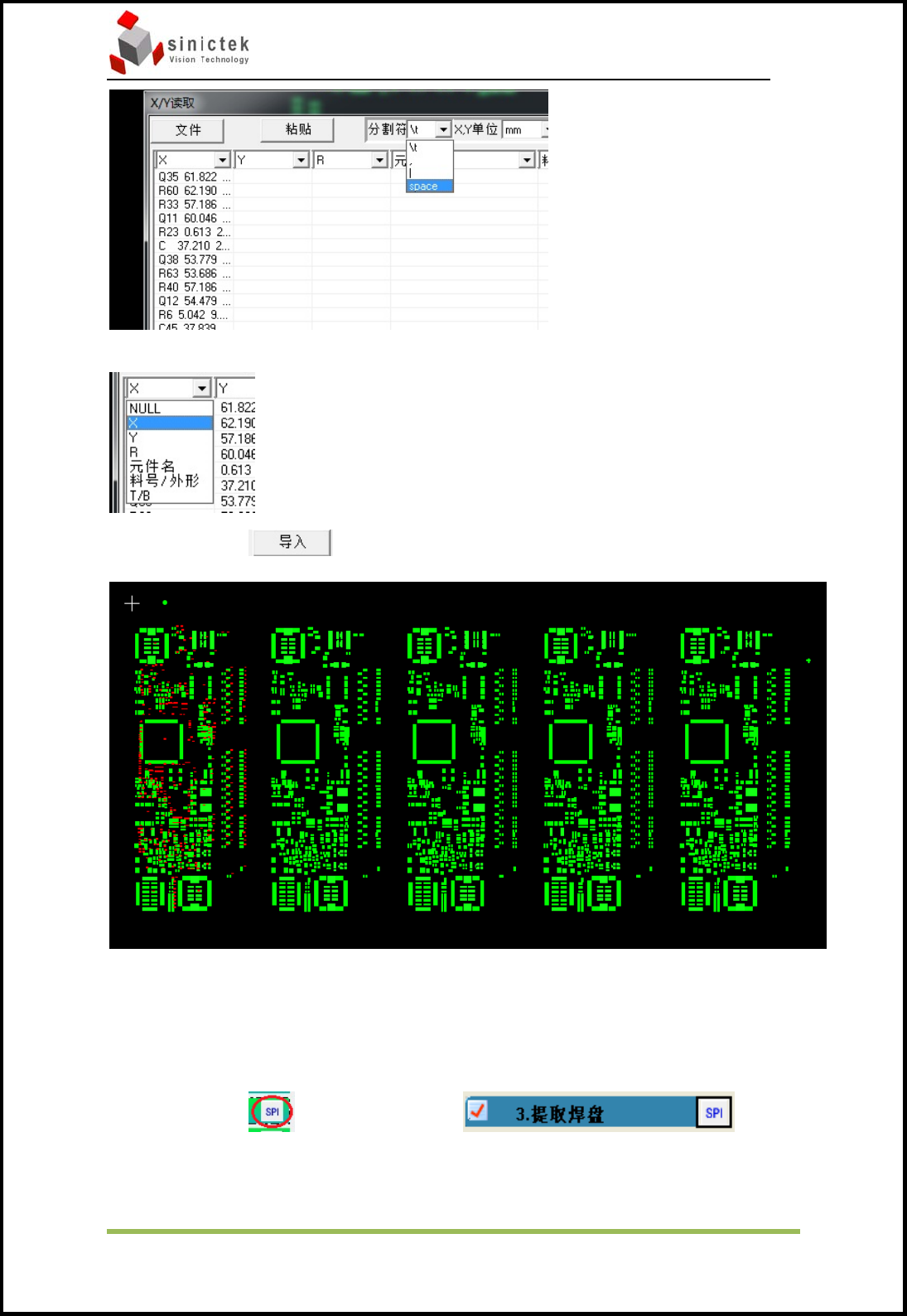

根据每一栏的数据选择该数据对应的意义，不需要的选择 NULL



选择完成后选择出现下图



4.1.4 提取焊盘

选择提取焊盘的当 SPI 的前面出现

时说明提取焊盘完成。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

13/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.1.5 调整X/Y坐标偏移

选择 X/Y 坐标偏移的后出现下图

这时需确认导入的 X/Y 数据的方向是否和 Gerber 一致，如果不一致可以选择旋

转或者镜像来调整 X/Y 数据的方向。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

14/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下

图:

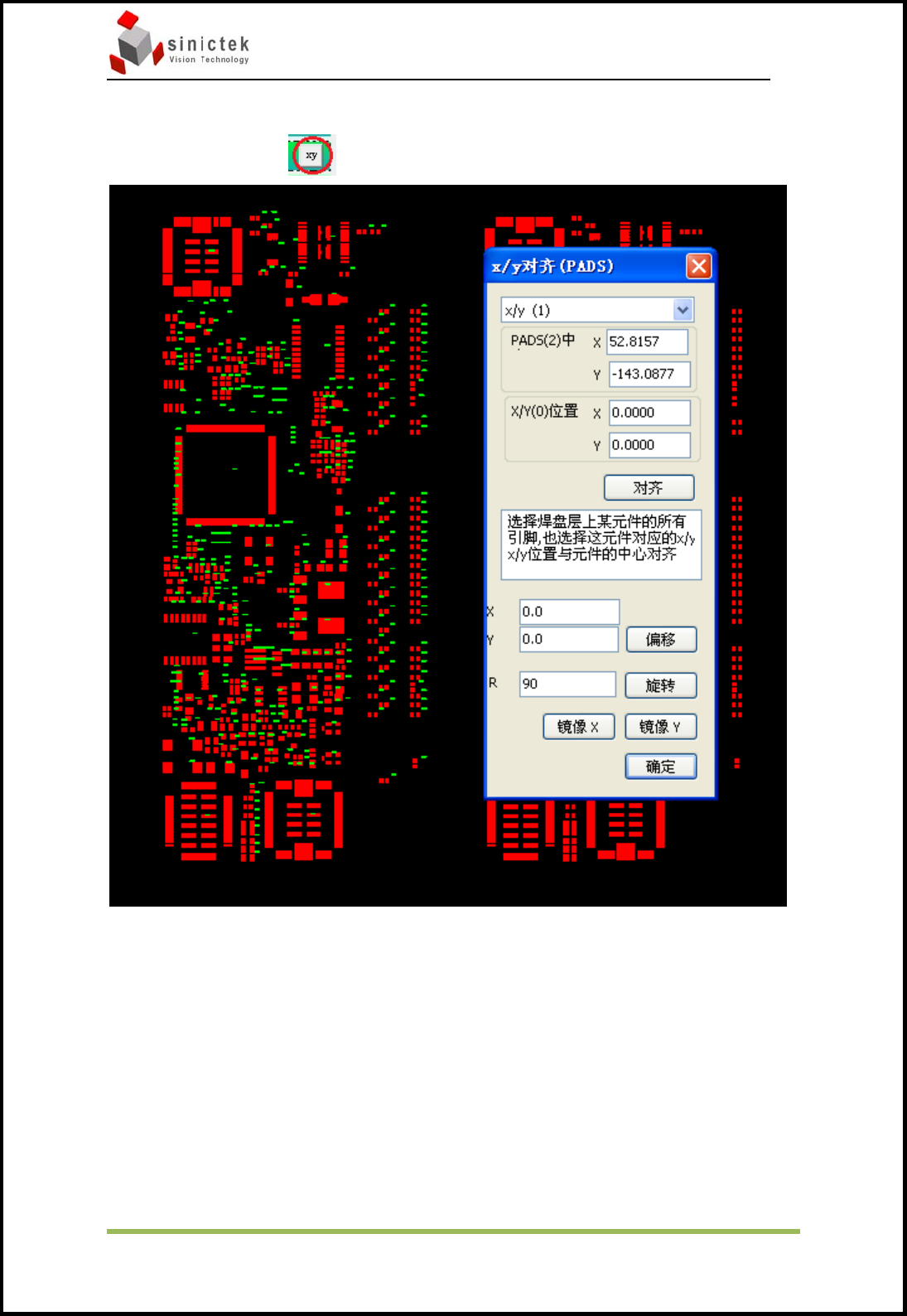

选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示

X/Y 数据坐标和焊盘中心位置坐标。
