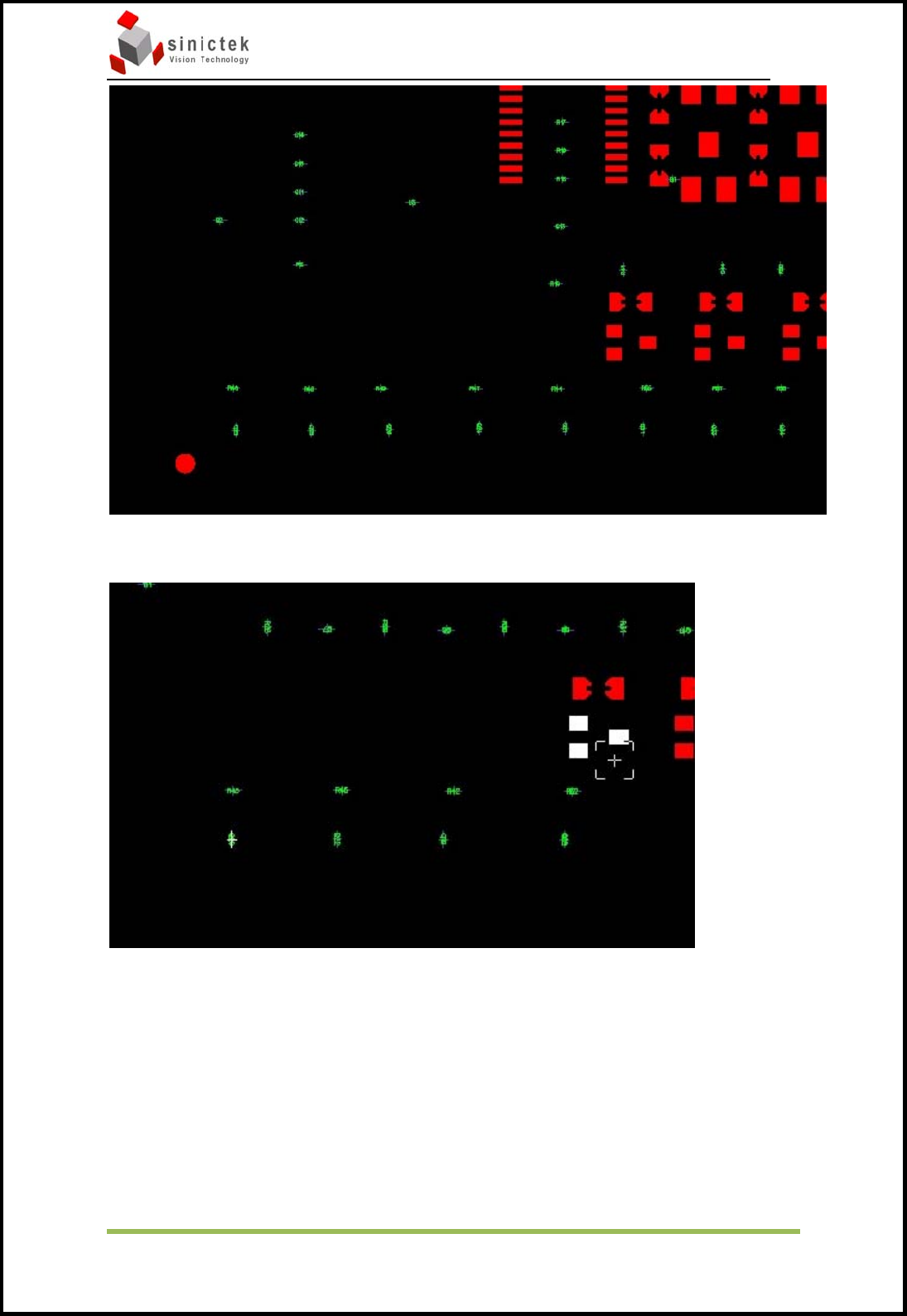

当 X/Y 数据和 Gerber 方向一致时，框选中单个 X/Y 数据和其对应的焊盘，如下

图:

选中后 X/Y 数据会有白色的十字线，而其对应的焊盘变成白色。在下图中会显示

X/Y 数据坐标和焊盘中心位置坐标。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

15/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



位置坐标



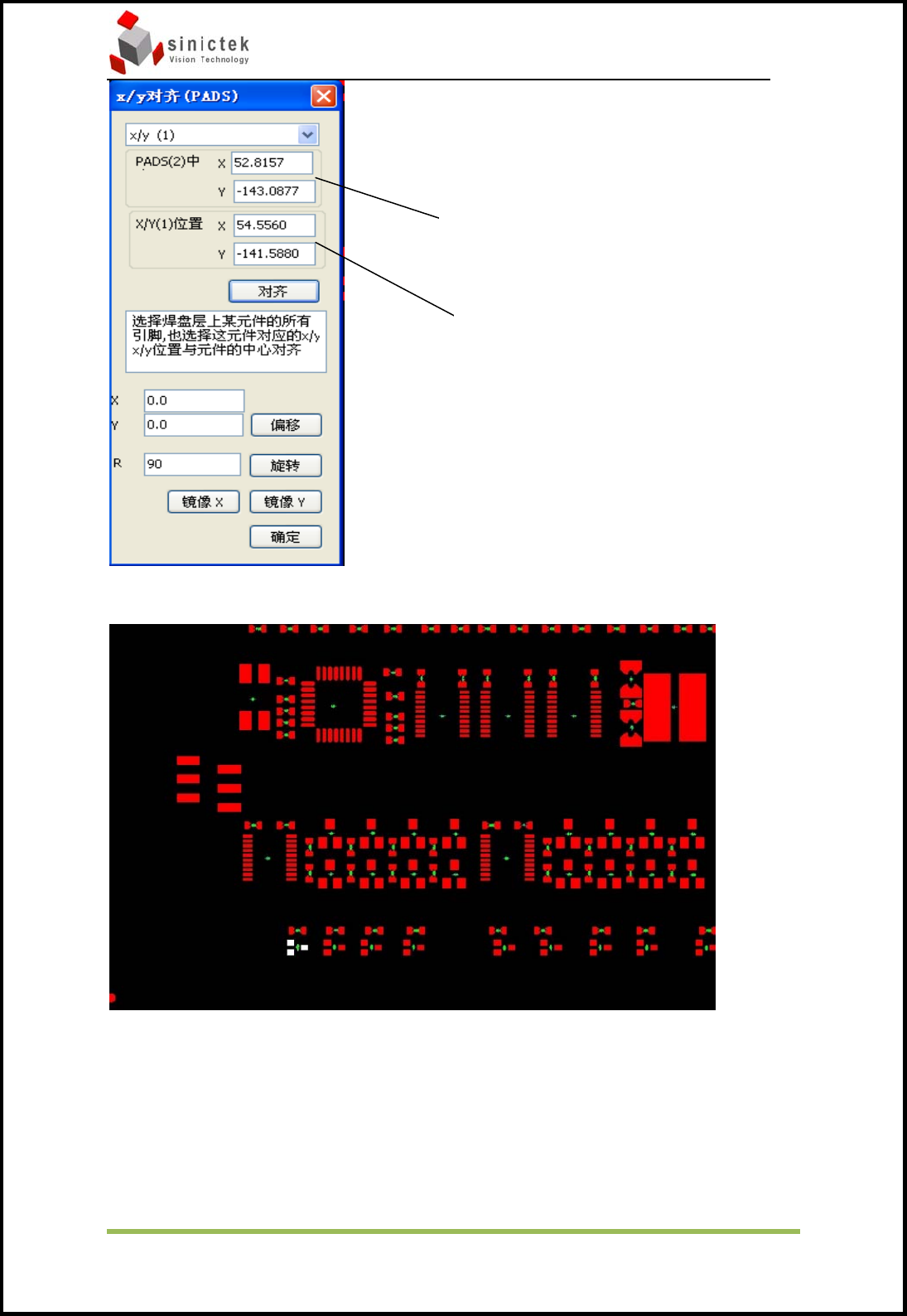

当有焊盘中心位置坐标和 X/Y 数据坐标后选择确定



这时我们会发现所有的 X/Y 数据和焊盘都对应上了。



焊盘中心



X/Y 数

据坐标

3D‐SPI 操作手册 思泰克光电科技有限公司

 

16/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.1.6 元件命名

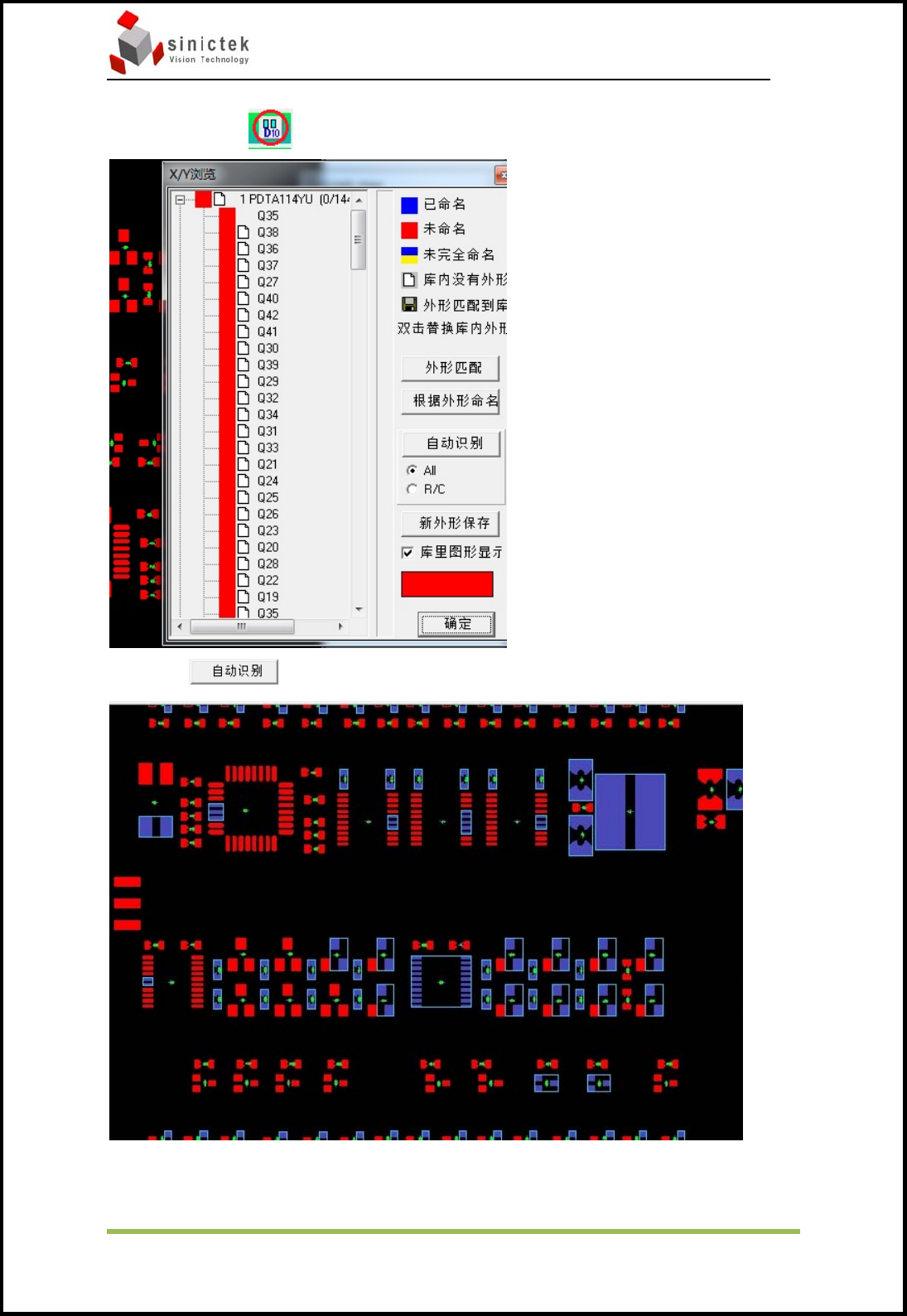

选择元件命名的出现下图

然后选择出现下图



这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并
