 3D ‐ SPI 操作手册   思泰克光电科技有限公司    17  /  82  Cop yright  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       选择上方工具栏的，然后去框选单个 X/Y 数据和其对…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

16/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.1.6 元件命名

选择元件命名的出现下图

然后选择出现下图



这里非 chip 类的元器件可能会合并错，所以这时需要我们手动去合并

3D‐SPI 操作手册 思泰克光电科技有限公司

 

17/82CopyrightbySinic‐TekVisionTechnol ogyCo.,Ltd.

  



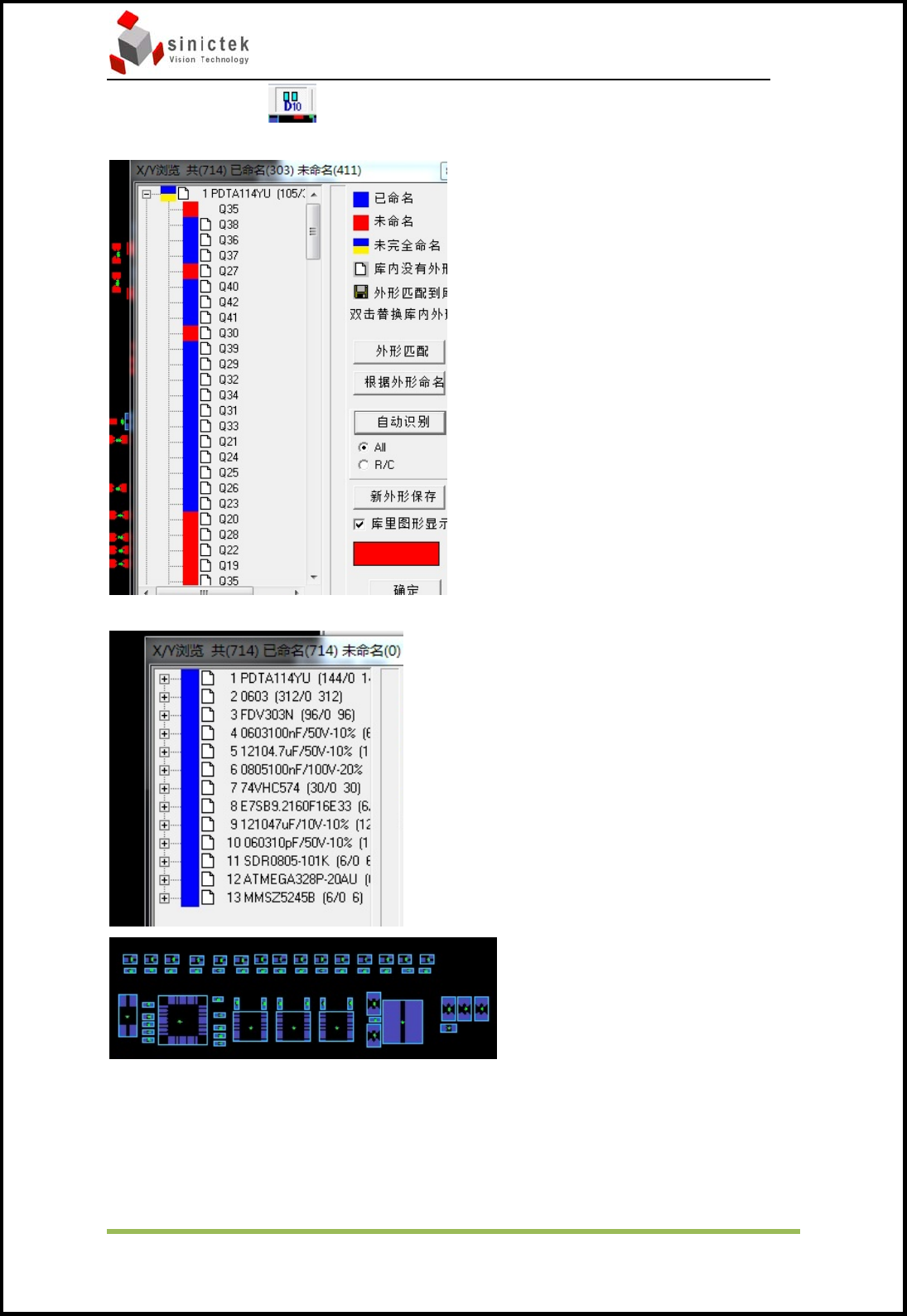

选择上方工具栏的，然后去框选单个 X/Y 数据和其对应的焊盘，当有 X/Y

没有合并时，X/Y 浏览里会显示红色



当合并完成时，X/Y 浏览里全部都是蓝色，而焊盘合并成功后都是青绿色的



这时如果有焊盘没有命名，可以框选中要命名的焊盘出现下图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

18/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



输入相应的元件名、料号和角度后选择添加

4.1.7 自动拼板

单拼板或者多拼板但 X/Y 数据是整板的时候不需要做自动拼板，只有多拼板但

X/Y 数据只有一个或多个的时候需要做自动拼板

选择右侧工具栏的出现

选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板
