 3D ‐ SPI 操作手册   思泰克光电科技有限公司    19  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       4.1.8 输出文件选择输出的然后选择保存的路径…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

18/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



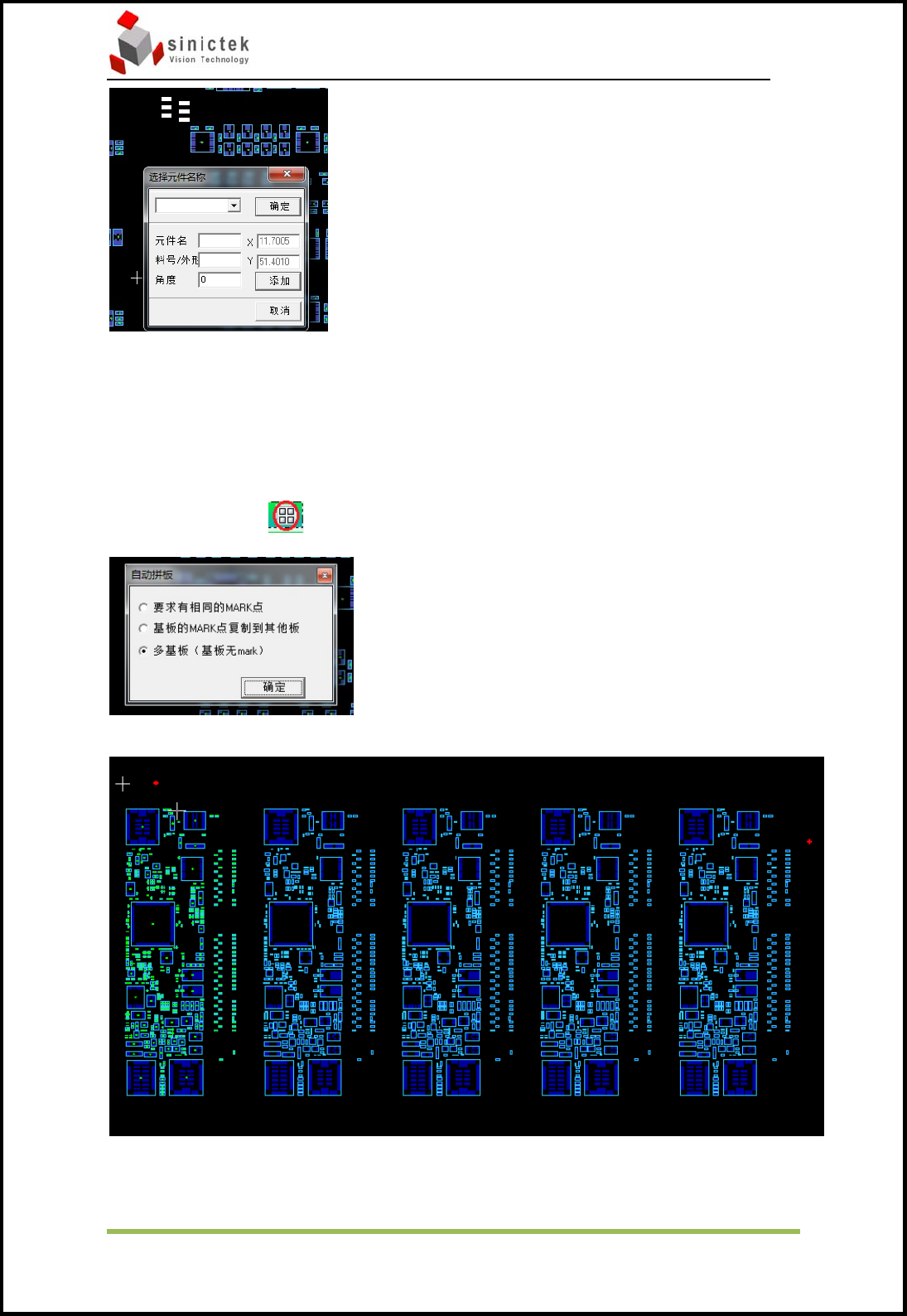

输入相应的元件名、料号和角度后选择添加

4.1.7 自动拼板

单拼板或者多拼板但 X/Y 数据是整板的时候不需要做自动拼板，只有多拼板但

X/Y 数据只有一个或多个的时候需要做自动拼板

选择右侧工具栏的出现

选择多基板然后选择确定，X/Y 数据会覆盖到所有的拼板

3D‐SPI 操作手册 思泰克光电科技有限公司

 

19/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



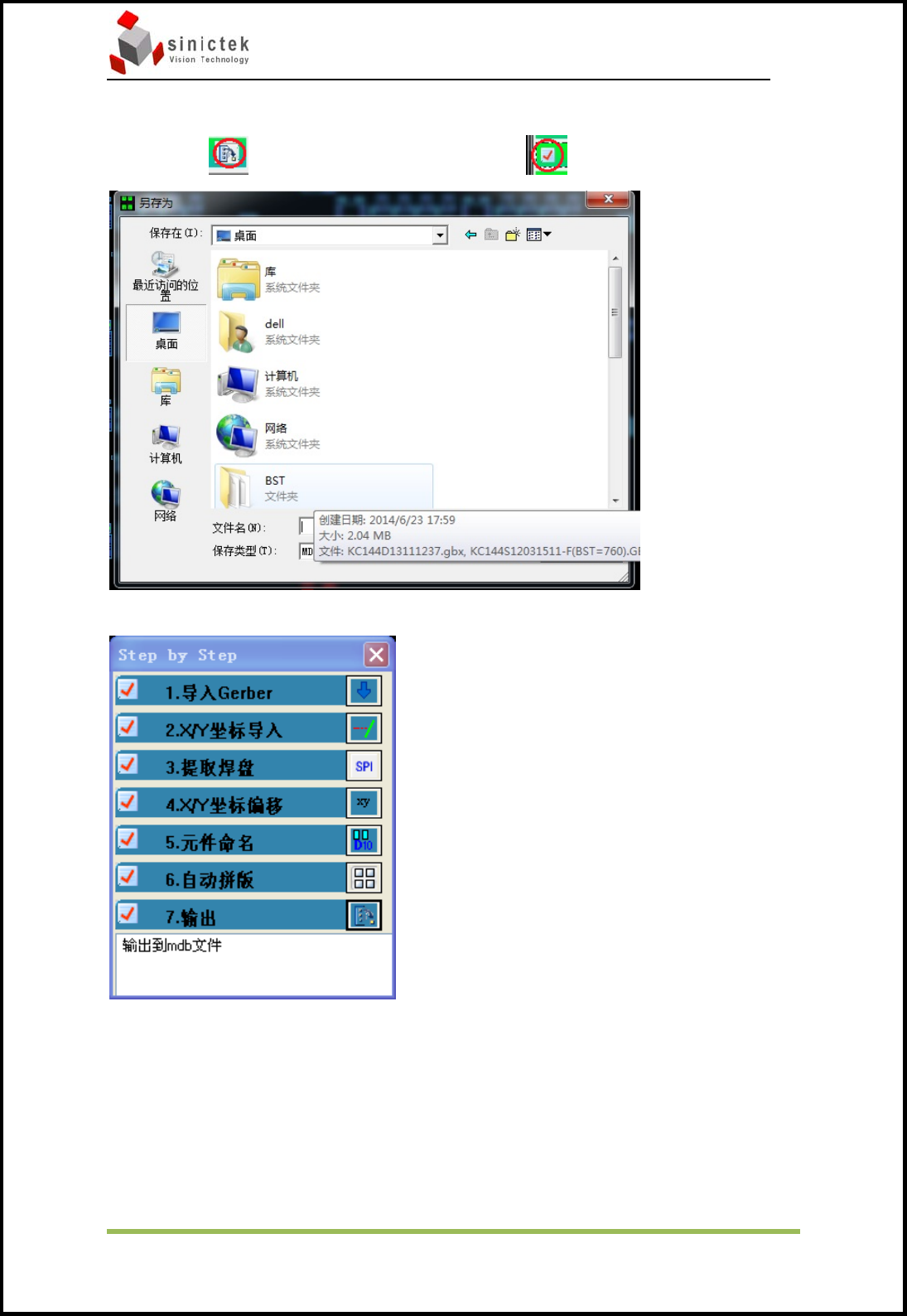

4.1.8 输出文件

选择输出的然后选择保存的路径当前面出现时说明保存成功





MDB 文件保存成功。

4.1.9 无X/Y数据时程序制作流程

1.导入 gerber，删除线→ 3.提取焊盘→ 7.输出文件

3D‐SPI 操作手册 思泰克光电科技有限公司

 

20/82CopyrightbySinic‐TekVisionTechnolo gyCo.,Ltd.

  



4.2 如何编制检测 JOB 程序

4.2.1 软件概述

Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定的内容包括：PCB

板的大小、焊点的分布状况，检测路径、检测结果的控制范围（比如体积，面积，

高度，拉尖、（X，Y）移位的上下限）等。

4.2.2 运行软件

从桌面双击快捷图标打开界面，如下图示：

4.2.3 打开文件

选择打开 ZYSPI 导出的 MDB 文件：

找到所需的.mdb 文件，点击“打开”按钮，则进入下图:
