3D‐SPI 操作手册 思泰克光电科技有限公司

 

20/82CopyrightbySinic‐TekVisionTechnolo gyCo.,Ltd.

  



4.2 如何编制检测 JOB 程序

4.2.1 软件概述

Peditor 软件的功能是对焊盘检测前的参数进行设置；所需设定的内容包括：PCB

板的大小、焊点的分布状况，检测路径、检测结果的控制范围（比如体积，面积，

高度，拉尖、（X，Y）移位的上下限）等。

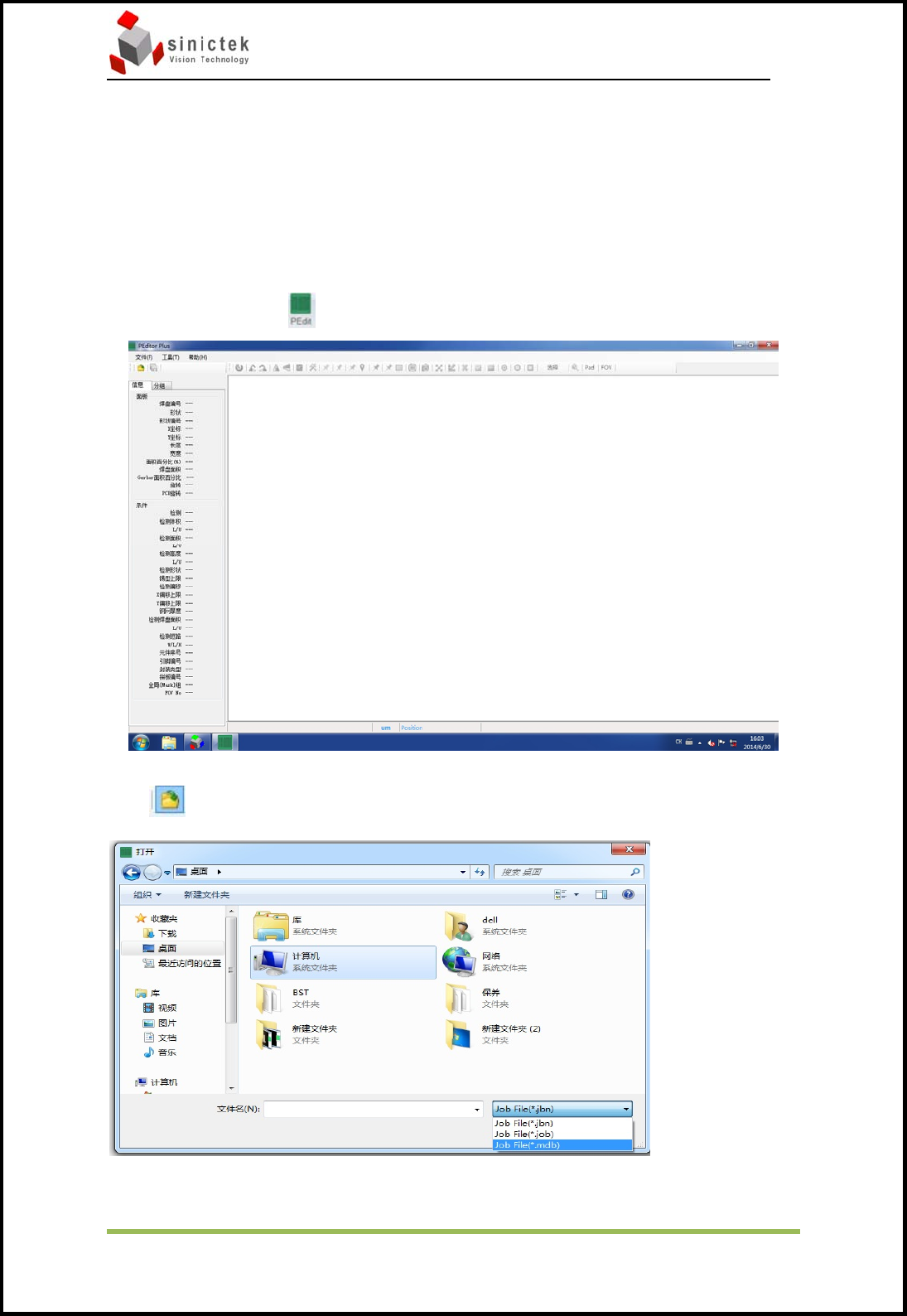

4.2.2 运行软件

从桌面双击快捷图标打开界面，如下图示：

4.2.3 打开文件

选择打开 ZYSPI 导出的 MDB 文件：

找到所需的.mdb 文件，点击“打开”按钮，则进入下图:

3D‐SPI 操作手册 思泰克光电科技有限公司

 

21/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



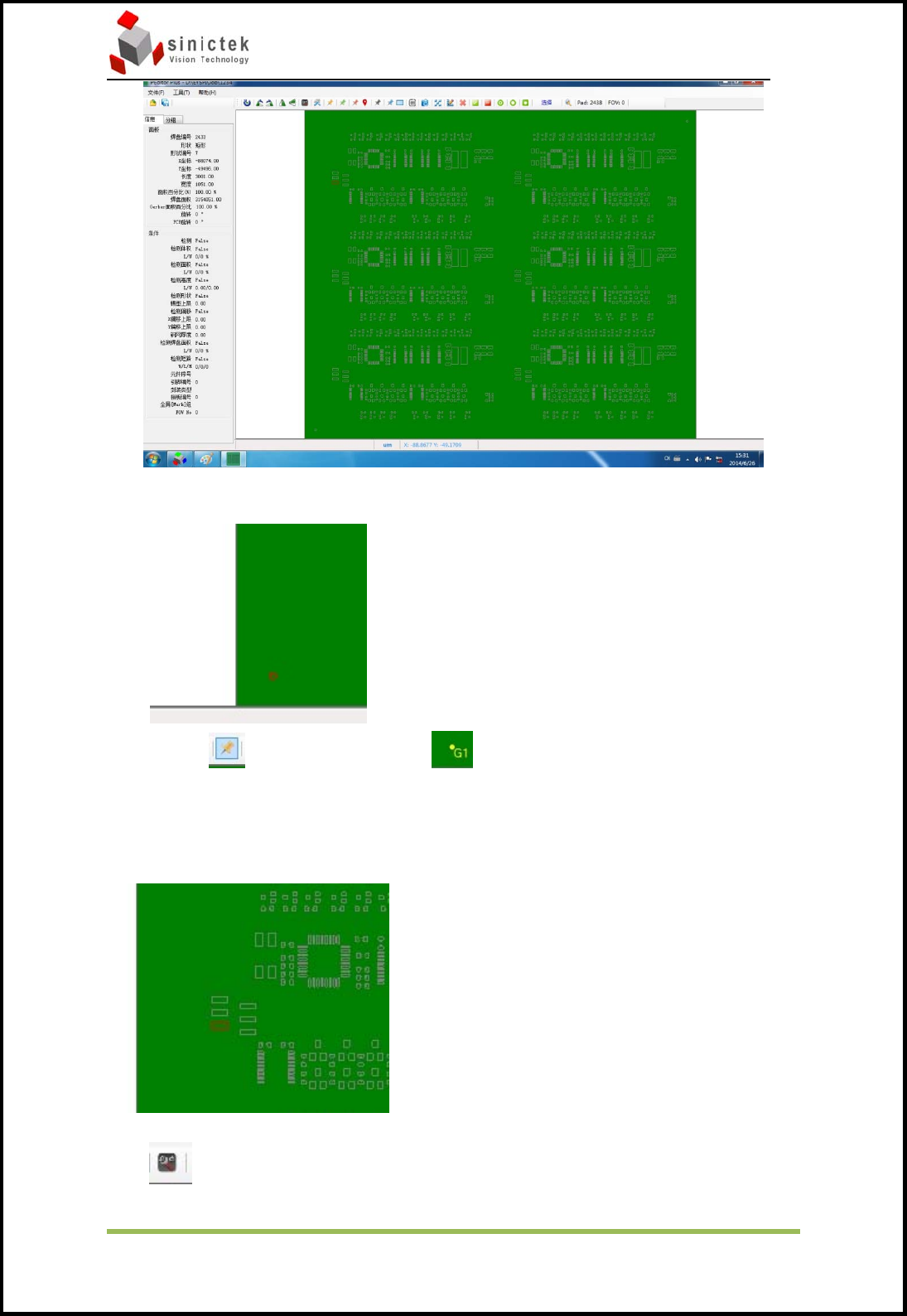

4.2.4 设置 MARK 点

选中单个 Mark 点，被选中的 Mark 显示为红色。



选中后点击，点击后 Mark 显示为，完成后再重复做其余的 Mark 点，最

多可以做 4 个 mark 点。

4.2.5 设置参数

选中单个 Pad,被选中的 Pad 显示为红色



点击

出现检测参数设置界面

3D‐SPI 操作手册 思泰克光电科技有限公司

 

22/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



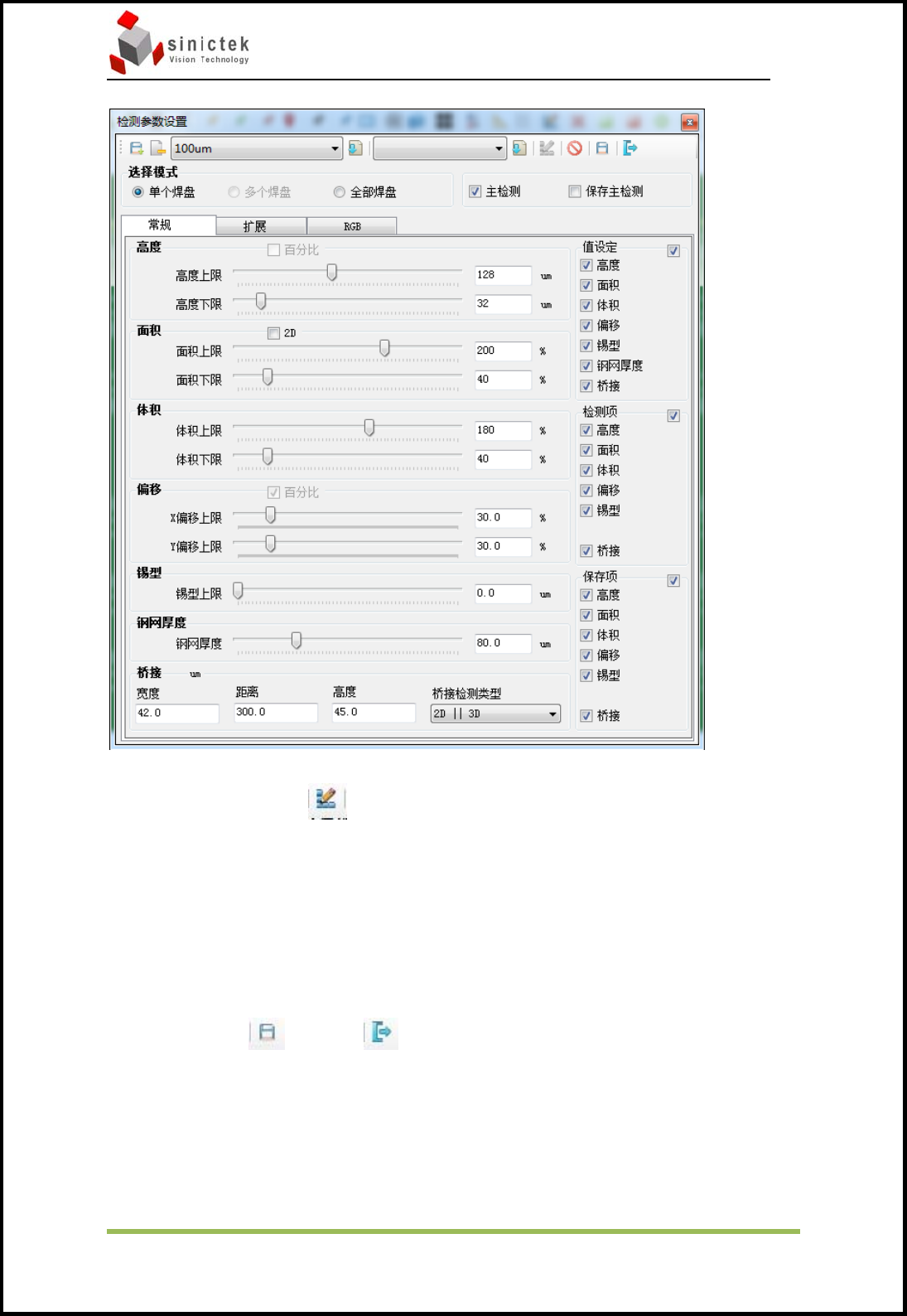

选择全部焊盘，并点击，点击后右侧变为可修改

选中右侧值设定中的项目左侧对应的变为可修改，然后可以设置选中项目的参数



参数设置完毕后，在检测项中选择检测时需要检测的内容。

保存项中选择相应的项目确认检测项中修改。

值设定：只是设定某个或多个项目的参数，并不决定设定的项目检测还是不检测。

检测项：选择检测时需要检测的。

保存项：当检测项有修改时，保存项确认修改有效。

设置完成后点击然后点击。

退出后所有需要检测的 Pad 颜色由灰变亮。
