 3D ‐ SPI 操作手册   思泰克光电科技有限公司    22  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.        选择全部焊盘，并点击，点击后右侧变为可修改 …

3D‐SPI 操作手册 思泰克光电科技有限公司

 

21/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.2.4 设置 MARK 点

选中单个 Mark 点，被选中的 Mark 显示为红色。



选中后点击，点击后 Mark 显示为，完成后再重复做其余的 Mark 点，最

多可以做 4 个 mark 点。

4.2.5 设置参数

选中单个 Pad,被选中的 Pad 显示为红色



点击

出现检测参数设置界面

3D‐SPI 操作手册 思泰克光电科技有限公司

 

22/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



选择全部焊盘，并点击，点击后右侧变为可修改

选中右侧值设定中的项目左侧对应的变为可修改，然后可以设置选中项目的参数



参数设置完毕后，在检测项中选择检测时需要检测的内容。

保存项中选择相应的项目确认检测项中修改。

值设定：只是设定某个或多个项目的参数，并不决定设定的项目检测还是不检测。

检测项：选择检测时需要检测的。

保存项：当检测项有修改时，保存项确认修改有效。

设置完成后点击然后点击。

退出后所有需要检测的 Pad 颜色由灰变亮。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

23/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



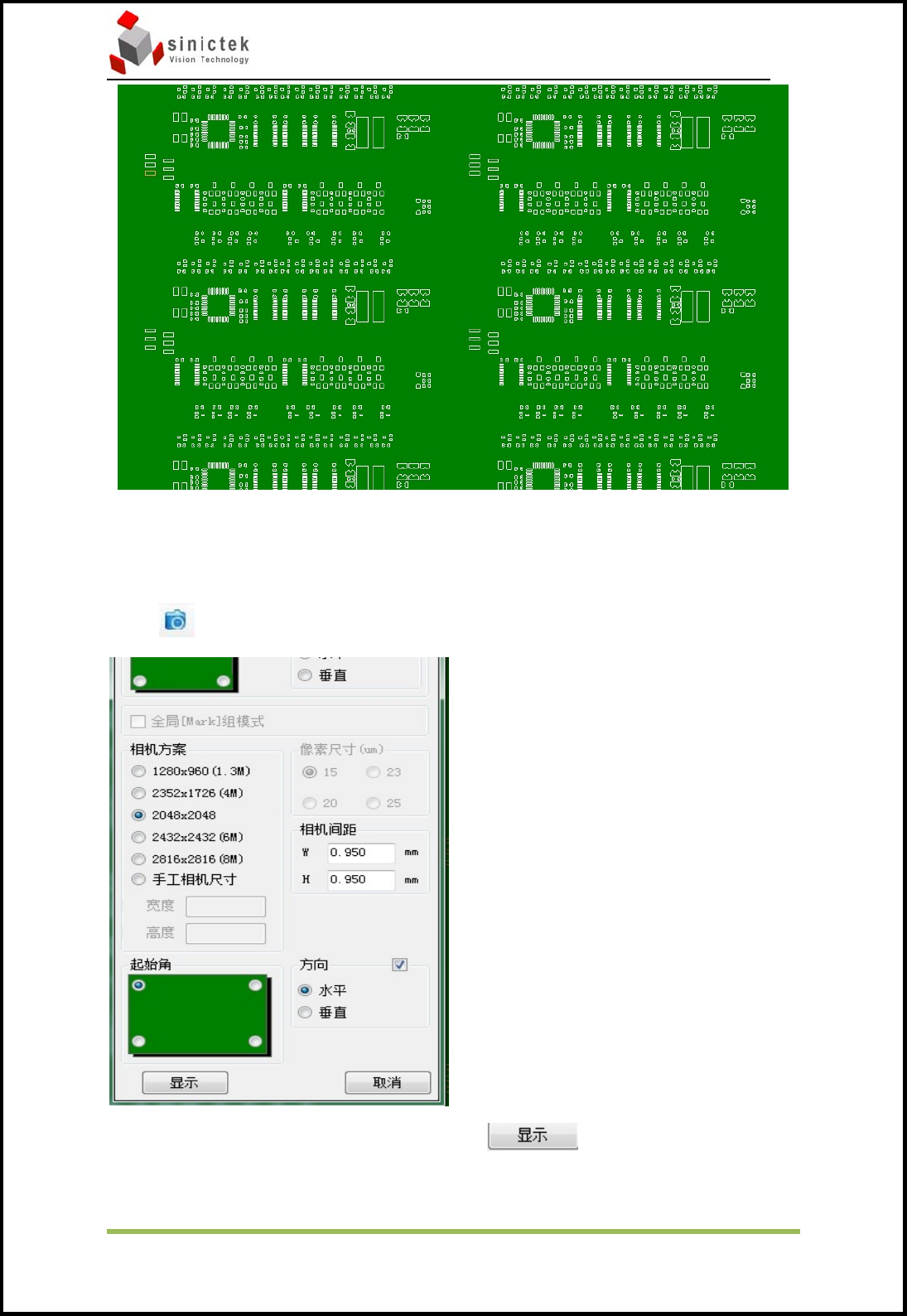

4.2.6 路径优化

点击出现如下图，相机方案和相机间距一般默认即可：

选择 FOV 的起始角和 FOV 走动的方向后点击，确认 OK 后
