3D‐SPI 操作手册 思泰克光电科技有限公司

 

24/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



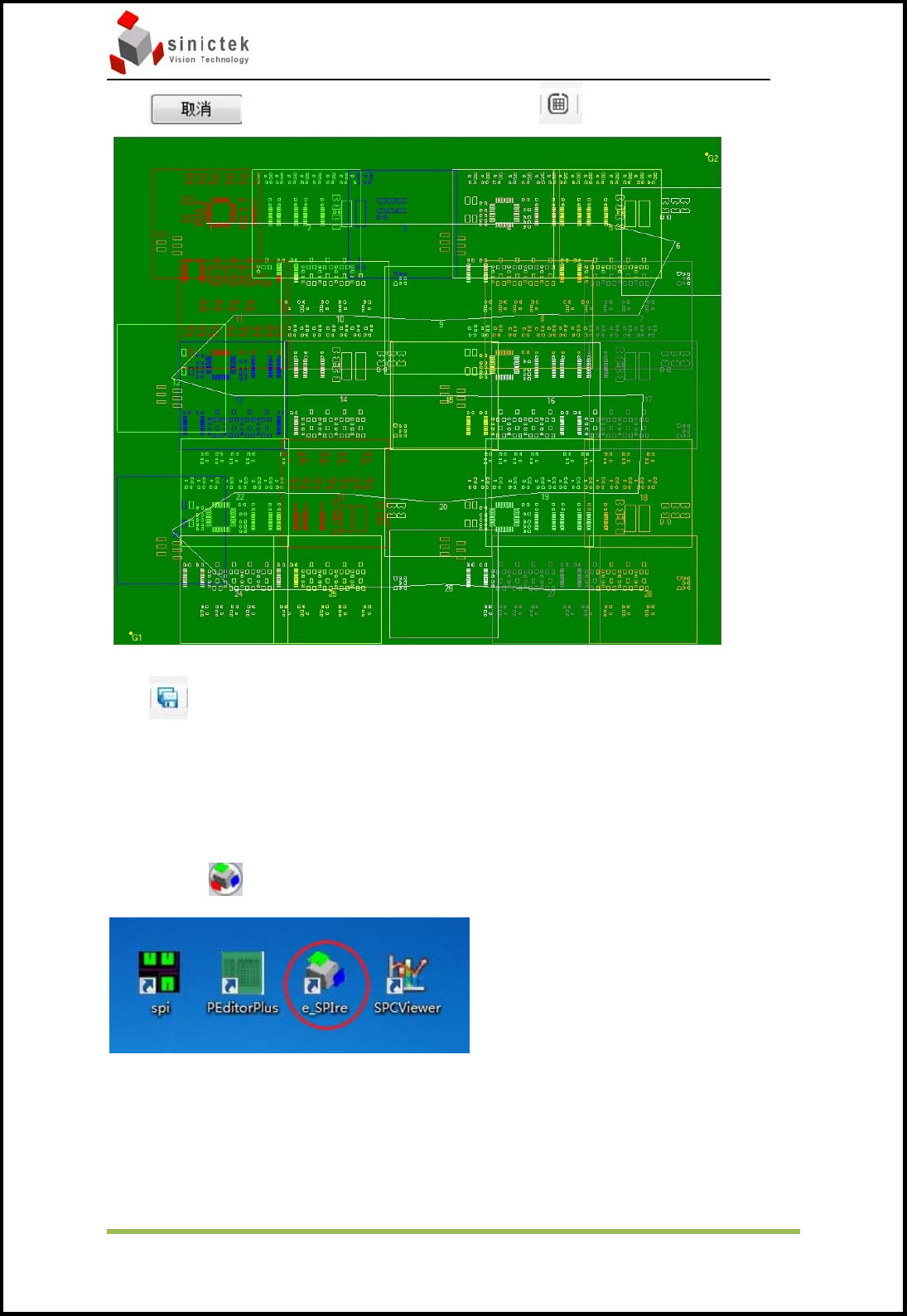

选择出现下图。取消显示 FOV 走位点击。



4.2.7 保存程式

点击保存程式，程式制作就完成了。

4.3 如何使用检测 Job 程序进行检测

4.3.1 打开软件

从桌面双击打开UI主界面。

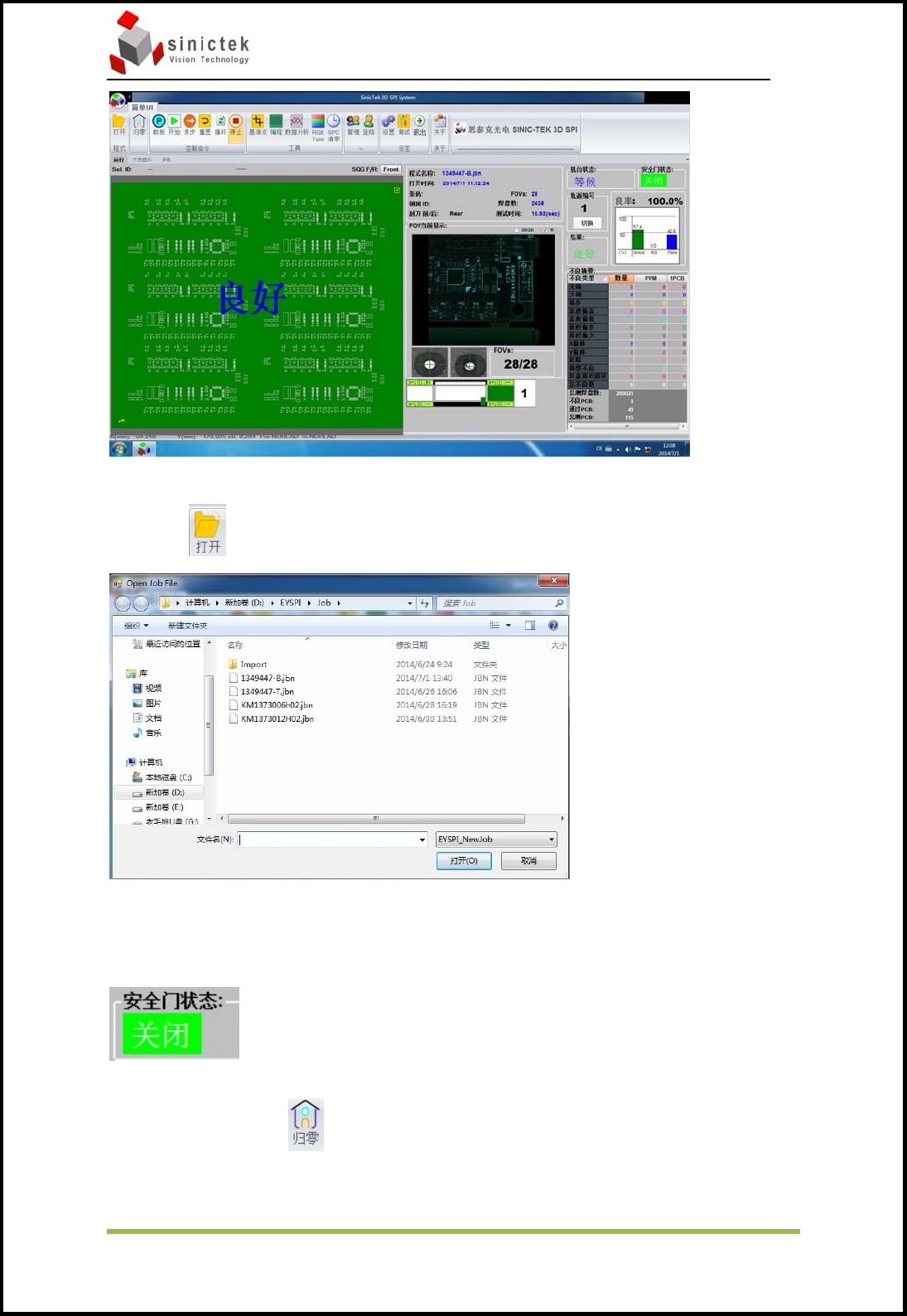

打开后如下图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

25/82CopyrightbySinic‐TekVisionTechno logyCo.,Ltd.

  



4.3.2 打开JOB文件

点击打开跳出选择界面



选择之前做好的程序，点击打开

4.3.3 机器启动

按下装置绿色运行开关，装置绿色运行指示灯变亮，主界面上安全门状态显示绿

底白字的字样。



4.3.4 机器归零

点击主界面上的归零跳出选择画面，然后选择全部归零

3D‐SPI 操作手册 思泰克光电科技有限公司

 

26/82CopyrightbySinic‐TekVisionTechnologyCo.,Ltd.

  



选择归零后机台状态为回零，当机器状态变成等候时回零结束

4.3.5 调整基准点

在机器轨道上放一块PCB点击开始，PCB会停到停板位，因为找不到Mark机台停止

打开基准点，选择调整同步点后出现下图
