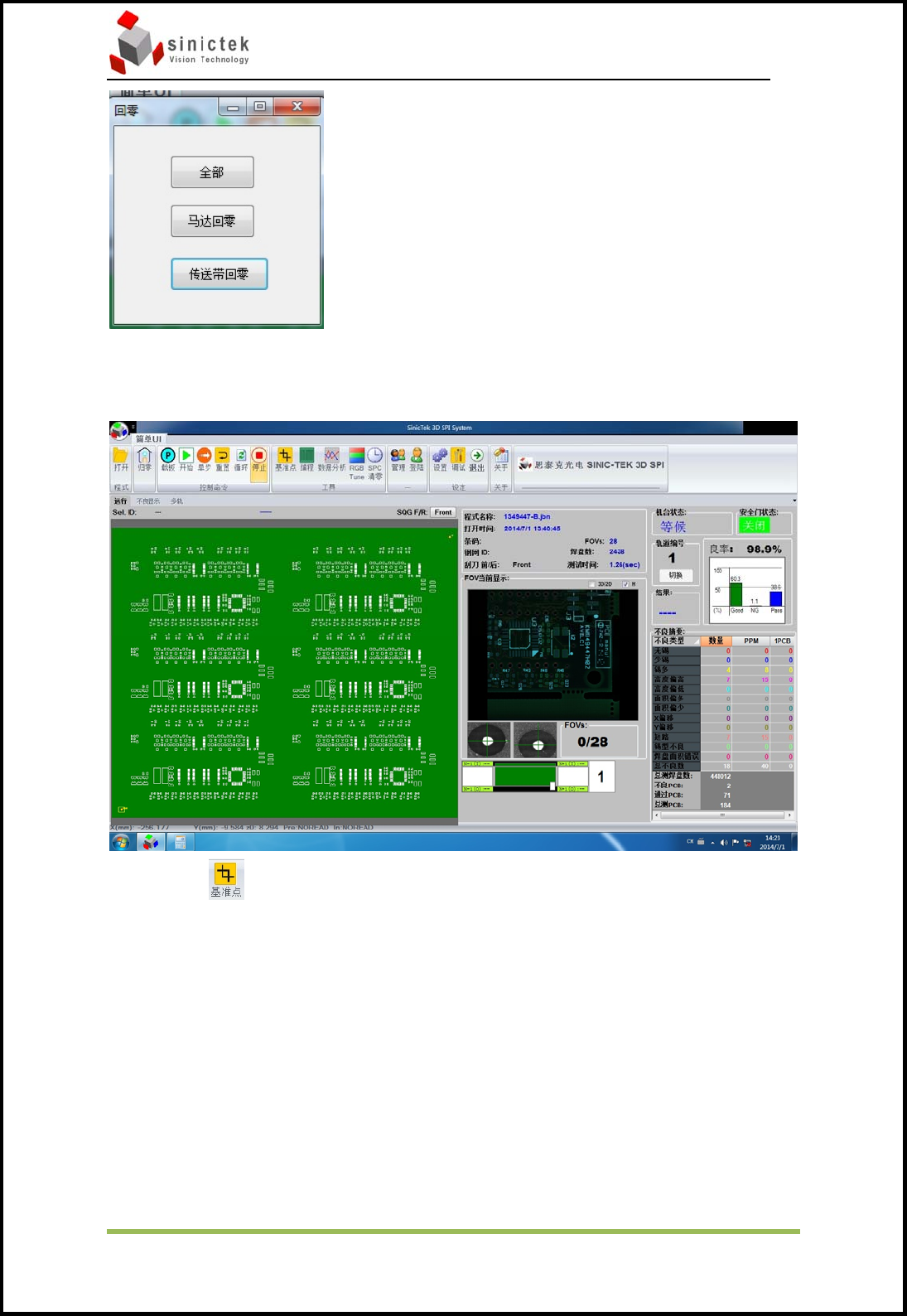

选择归零后机台状态为回零，当机器状态变成等候时回零结束

4.3.5 调整基准点

在机器轨道上放一块PCB点击开始，PCB会停到停板位，因为找不到Mark机台停止

打开基准点，选择调整同步点后出现下图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

27/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



打开



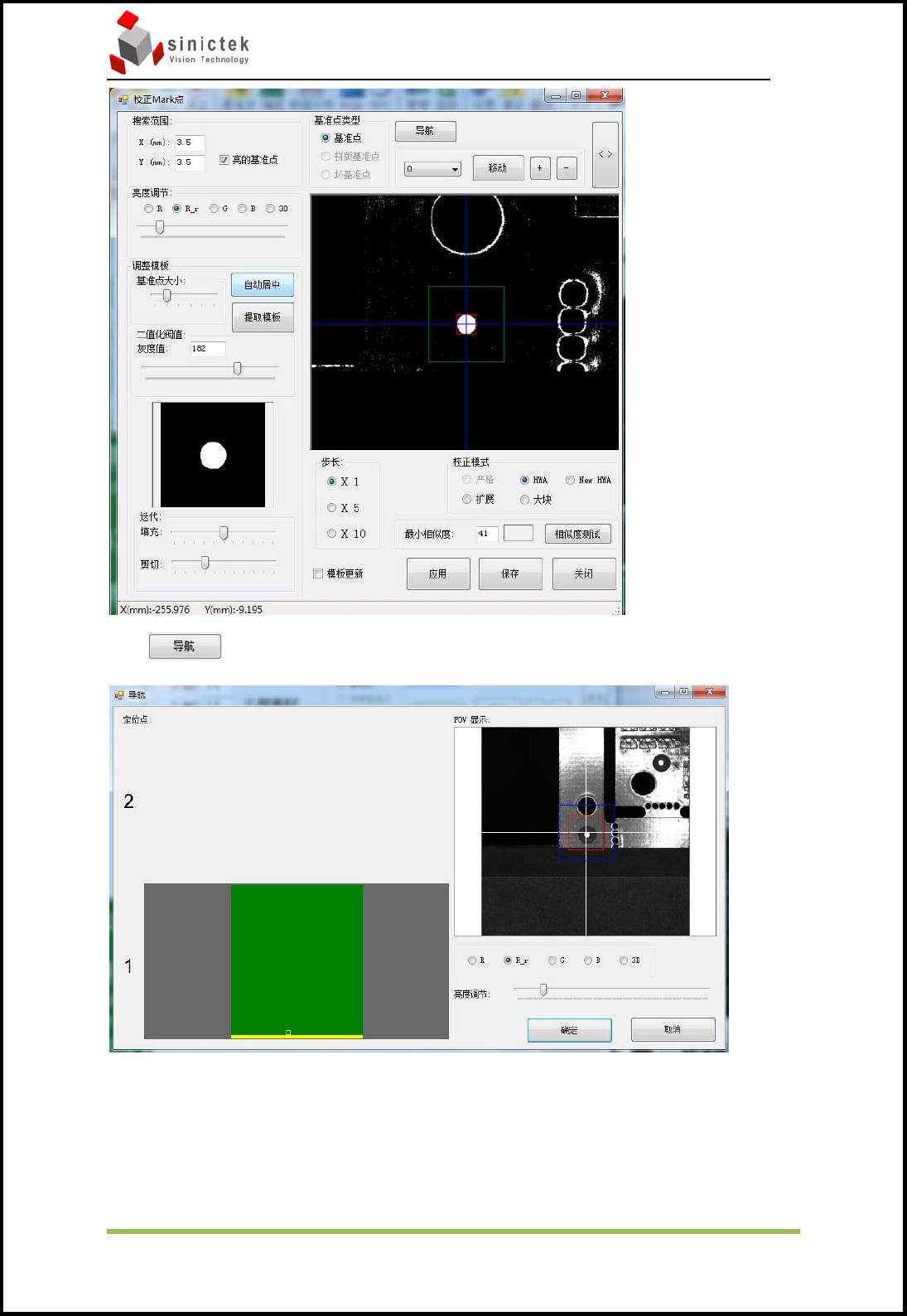

在1中将基准点移至第一个基准点处，在FOV显示中会有显示。（在1和FOV显示中，

左击某个点，相机中心会到选择的点）移动完成后选择确定

3D‐SPI 操作手册 思泰克光电科技有限公司

 

28/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



左击一下右侧图像，图像会更新

在亮度调节中选择合适的光源（R：红光；R_r：顶光；G：绿光；B：蓝光）和亮

度，调整二值化阀值里的灰度值让Mark点图像清楚，然后选择自动居中让红色框

与Mark点相切，完成后选择模板更新并点击应用，如果2个Mark是一样的可以选

择all，然后选择保存并关闭。



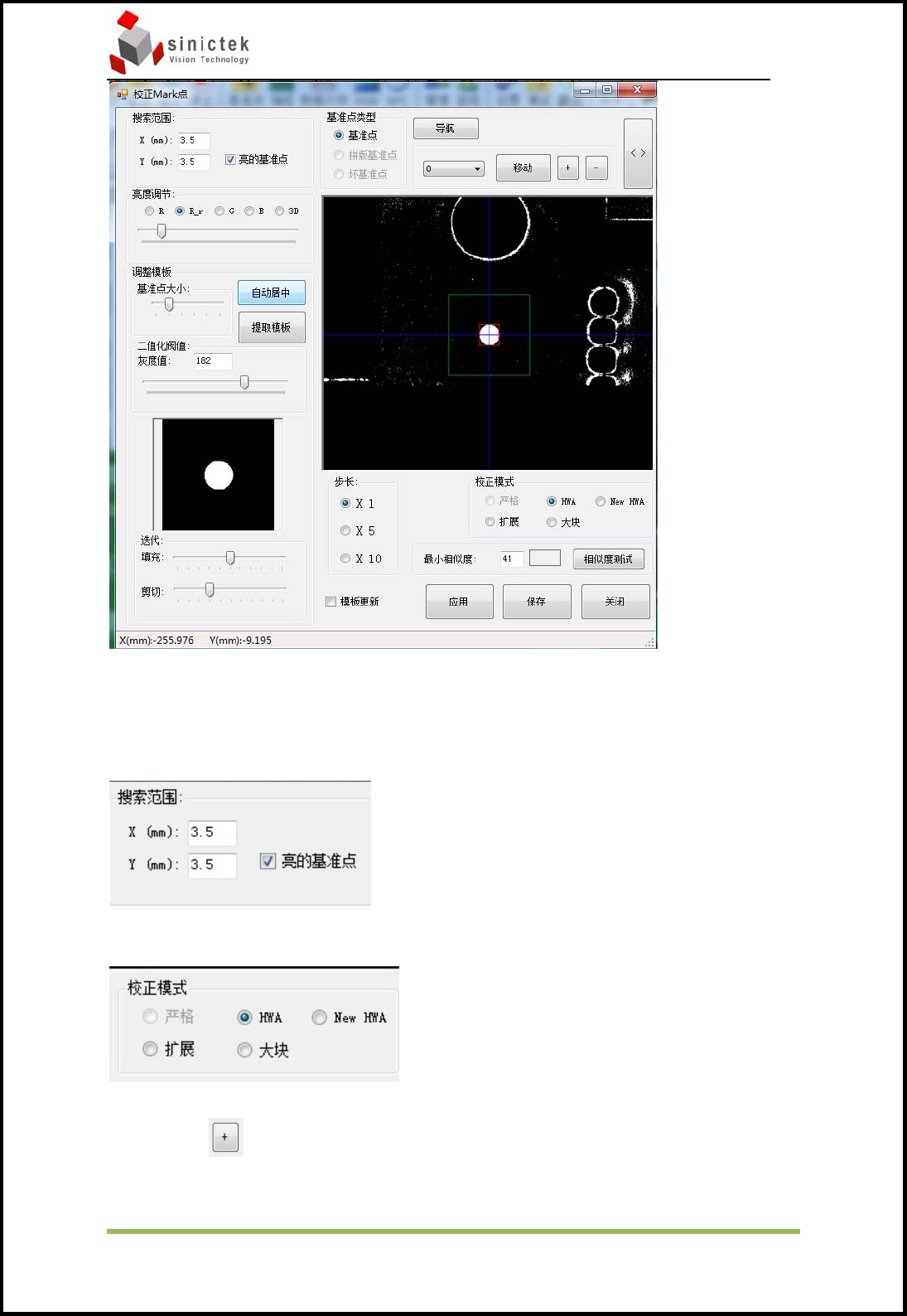

搜索范围为绿色的框，修改X/Y可以调节搜索框的大小；如果基准点为洞，那么

亮的基准点前的勾需要去掉。



校正模式里应为HWA或者New HWA。

做完后选择移动至第二个Mark点处
