 3D ‐ SPI 操作手册   思泰克光电科技有限公司    28  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.        左击一下右侧图像，图像会更新在亮度调节中选择合…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

27/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



打开



在1中将基准点移至第一个基准点处，在FOV显示中会有显示。（在1和FOV显示中，

左击某个点，相机中心会到选择的点）移动完成后选择确定

3D‐SPI 操作手册 思泰克光电科技有限公司

 

28/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



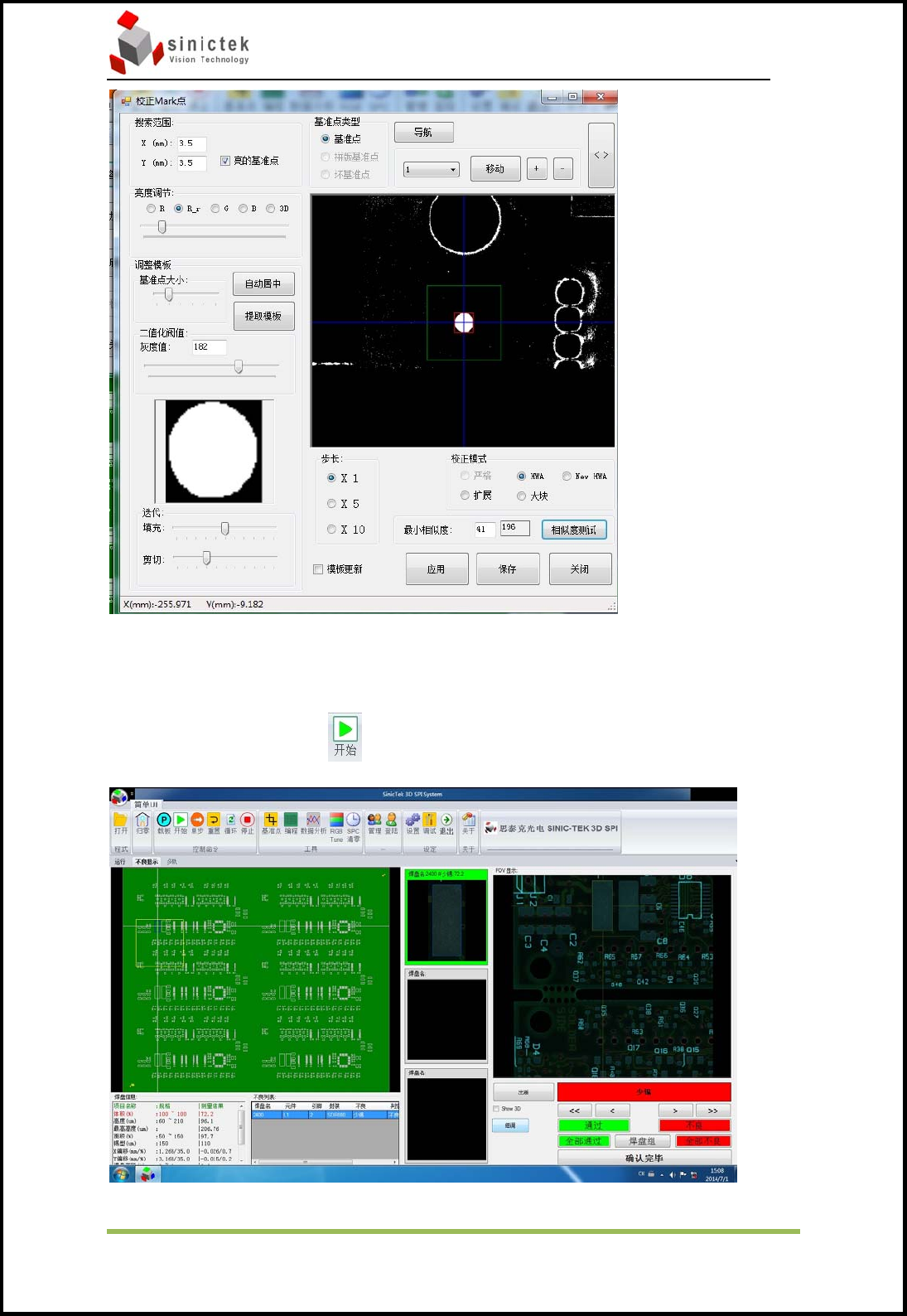

左击一下右侧图像，图像会更新

在亮度调节中选择合适的光源（R：红光；R_r：顶光；G：绿光；B：蓝光）和亮

度，调整二值化阀值里的灰度值让Mark点图像清楚，然后选择自动居中让红色框

与Mark点相切，完成后选择模板更新并点击应用，如果2个Mark是一样的可以选

择all，然后选择保存并关闭。



搜索范围为绿色的框，修改X/Y可以调节搜索框的大小；如果基准点为洞，那么

亮的基准点前的勾需要去掉。



校正模式里应为HWA或者New HWA。

做完后选择移动至第二个Mark点处

3D‐SPI 操作手册 思泰克光电科技有限公司

 

29/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



移动到第二个Mark点后，选择相似度测试，看红色框是否和Mark点相切，相似度

值是否超过41，OK后点击关闭。

4.3.6 细调

调整好基准点后点击开始，进行对PCB检测，检测完成后出现


