 3D ‐ SPI 操作手册   思泰克光电科技有限公司    31  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       完后观察所选区域图像所选区域里的黄色部分是抽取出的…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

30/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



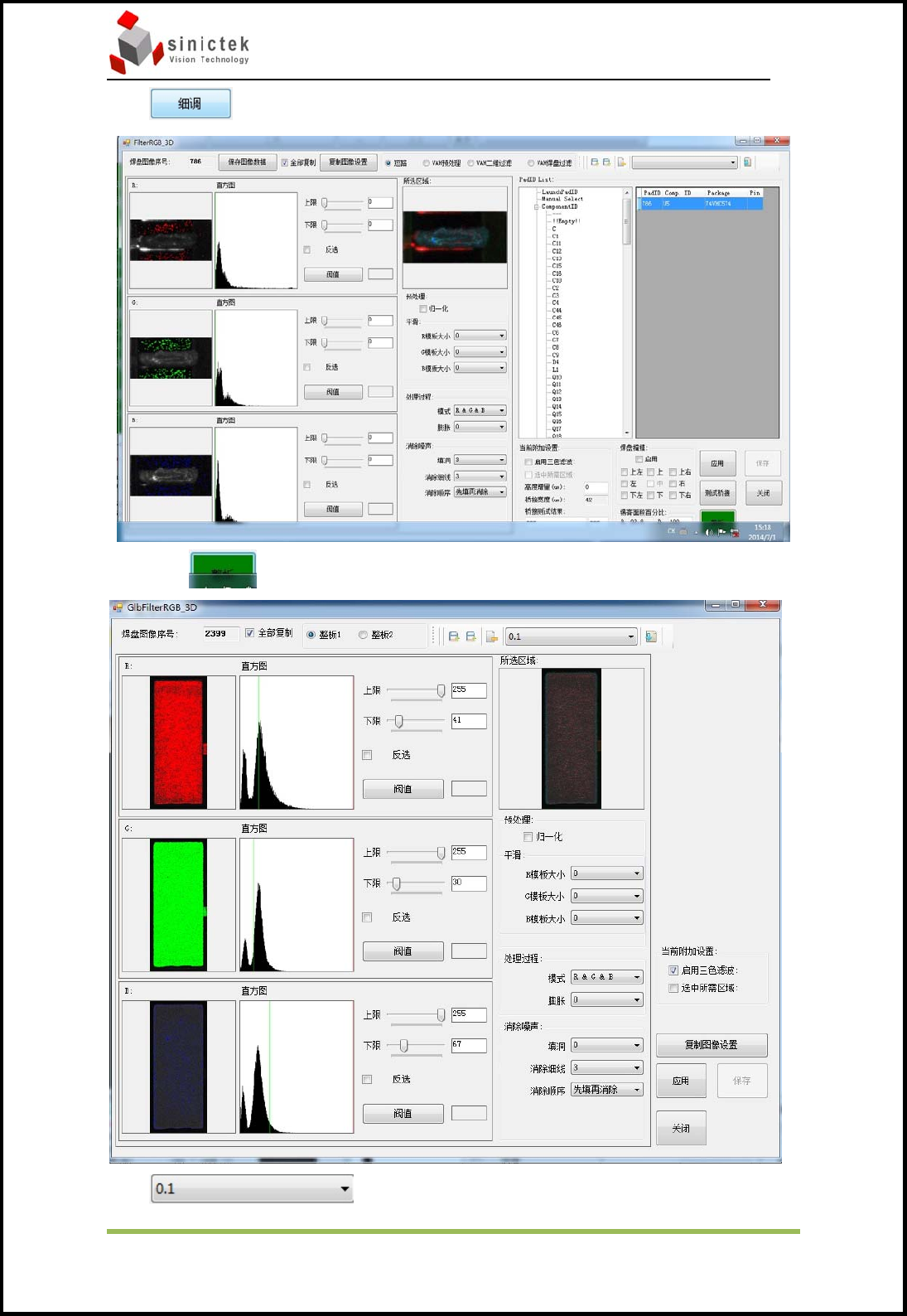

选择出现下图



选择整板后出现下图



打开导入之前的参数或者调整RGB三种光的上下限，调整

3D‐SPI 操作手册 思泰克光电科技有限公司

 

31/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



完后观察所选区域图像

所选区域里的黄色部分是抽取出的白线，将不参与后面的计算，所以这里尽量不

要抽取到锡膏。选择完成后，选择启用三色滤波，然后选择应用到Global1，点

击OK再点击确定，然后点击保存就设置OK了。

设置完成后点击关闭，然后选择VAH二维过滤出现下图



选择导入之前的参数或者调整RGB三种光的参数，调整完

后观察所选区域



所选区域里的黄色就是抽取的锡膏，这里调节RGB的参数让锡膏部分都能被抽取

3D‐SPI 操作手册 思泰克光电科技有限公司

 

32/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



出来并且尽可能少的抽取到非锡膏部分，设置完成后点击然后选择

All Checked.



在右侧随便选择一个Pad



然后CTRL+A选择全部Pad
