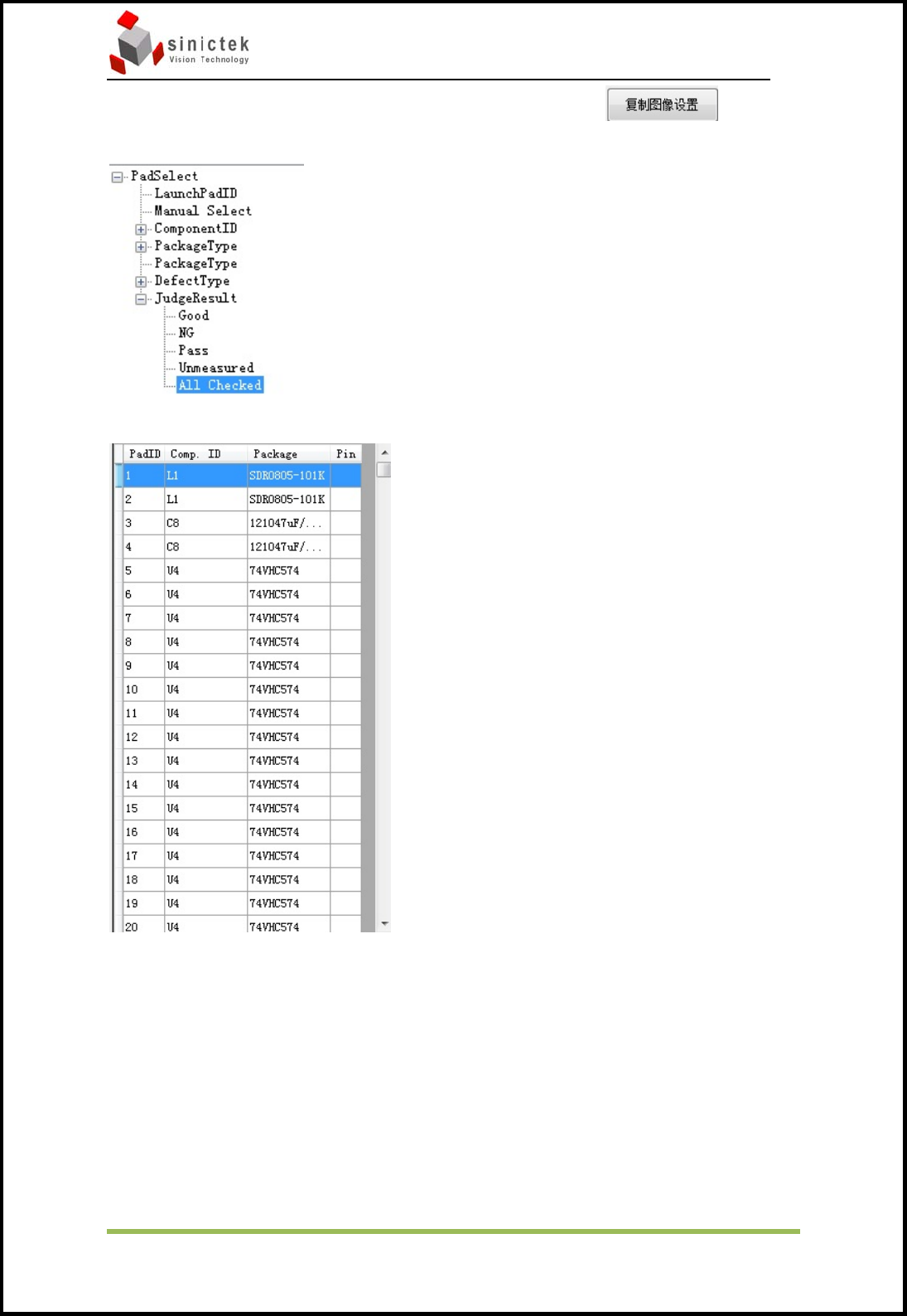

出来并且尽可能少的抽取到非锡膏部分，设置完成后点击然后选择

All Checked.



在右侧随便选择一个Pad



然后CTRL+A选择全部Pad

3D‐SPI 操作手册 思泰克光电科技有限公司

 

33/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



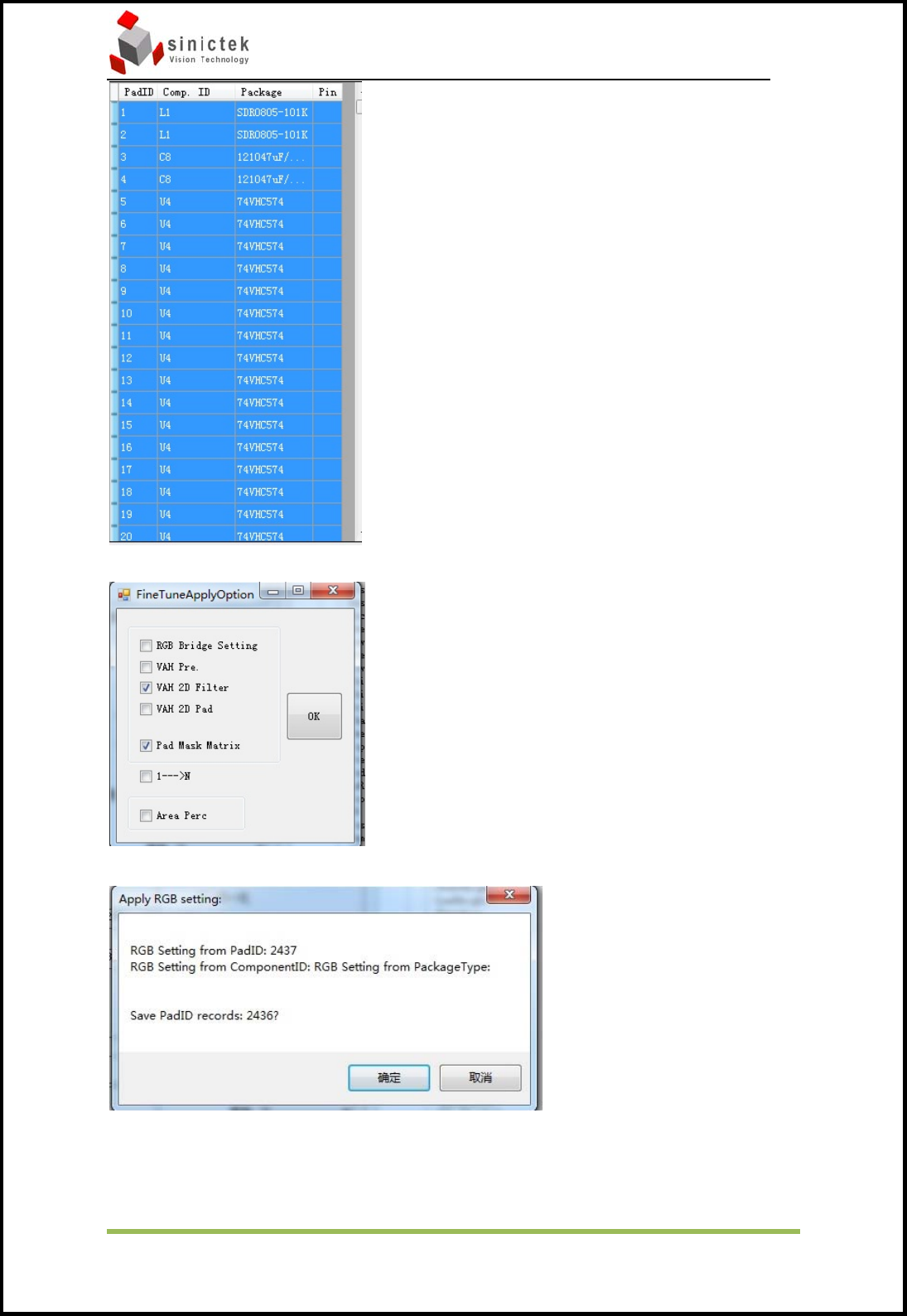

选择完成后点击键盘上的→，然后点击应用出现下图



确认保存的是VAH 2D Filter，然后点击OK出现下图



确认Save PadID records的数量是否是全部焊盘的数量，确认OK后点击确定，然

后再点击保存，保存完后点击关闭，这样程序就做好了。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

34/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



4.3.7 不良确认

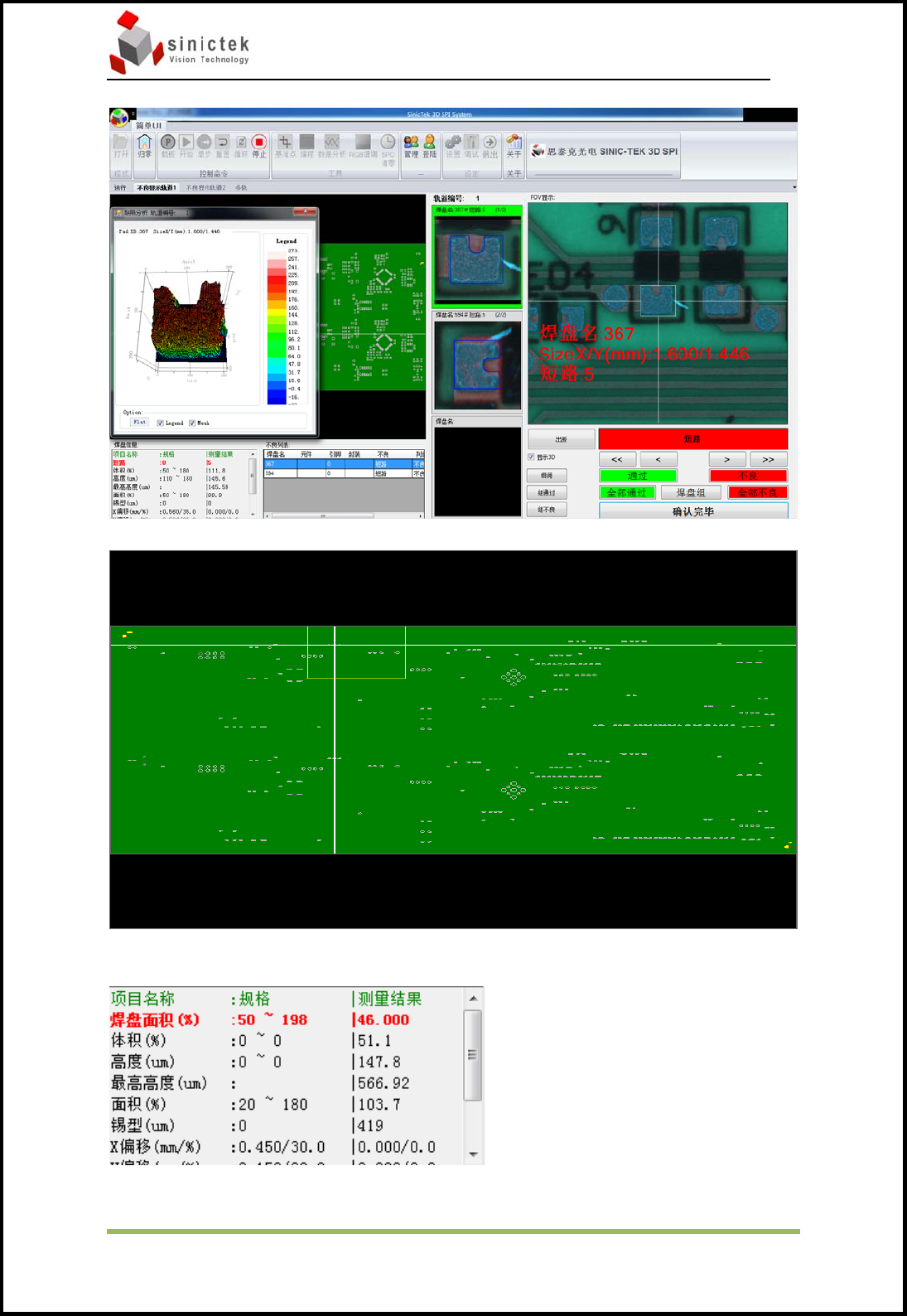

焊盘分布视图：十字线代表具体的焊盘位置，黄色框代表焊盘在FOV的相应位置，

焊盘测试结果信息：超出设定条件会显示红色
