 3D ‐ SPI 操作手册   思泰克光电科技有限公司    38  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       五．软件界面的介绍 5.1 用户主界面User I…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

37/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



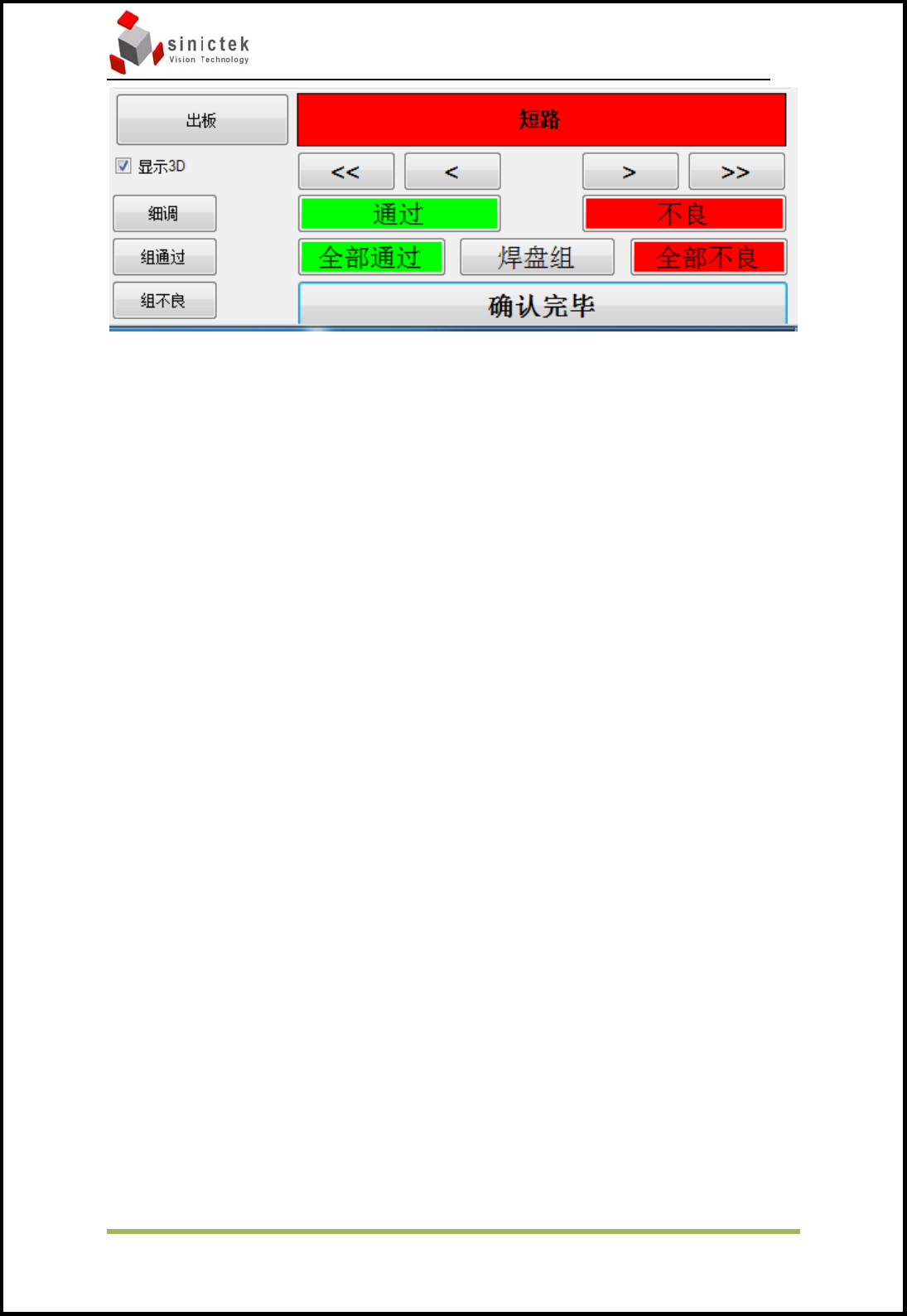

出板：不良板出板，不良确认界面继续显示

细调：进入RGB细调

组通过，组不良：3张图片一起确认

焊盘组：查看焊盘分组的测试数据

确认完毕：不良信息确认完毕，不良确认界面关闭，出板。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

38/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



五．软件界面的介绍

5.1 用户主界面User Interface

从桌面双击打开UI主界面

打开后如下图

－打开导入 Job 文件。

－归零马达和传送带回零。

－载板回到装 PCB 板的位置。

－开始机器运行，测试 PCB 板。

－单步手动一步一步测试。

－重置对一些参数的设置。

－循环重复不停的测试。

－停止机器停止测试。

－基准点调整基准点、手动添加焊盘、手动制作新程式。

－编程打开 Peditor 界面

－数据分析打开 SPC 分析软件

－SPC 清零重新开始计数

3D‐SPI 操作手册 思泰克光电科技有限公司

 

39/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



－管理用户权限管理

－登入用户权限登入

－设置其他一些设置

－调试 I/O 控制

－退出退出 User Interface

5.2 编程软件 PEditor

从桌面双击打开PEditor主界面

5.2.1 按钮介绍



打开文件



保存文件



逆时间旋转



顺时间选择



X镜像



Y镜像



删除选中焊盘



检测选中焊盘
