五．软件界面的介绍

5.1 用户主界面User Interface

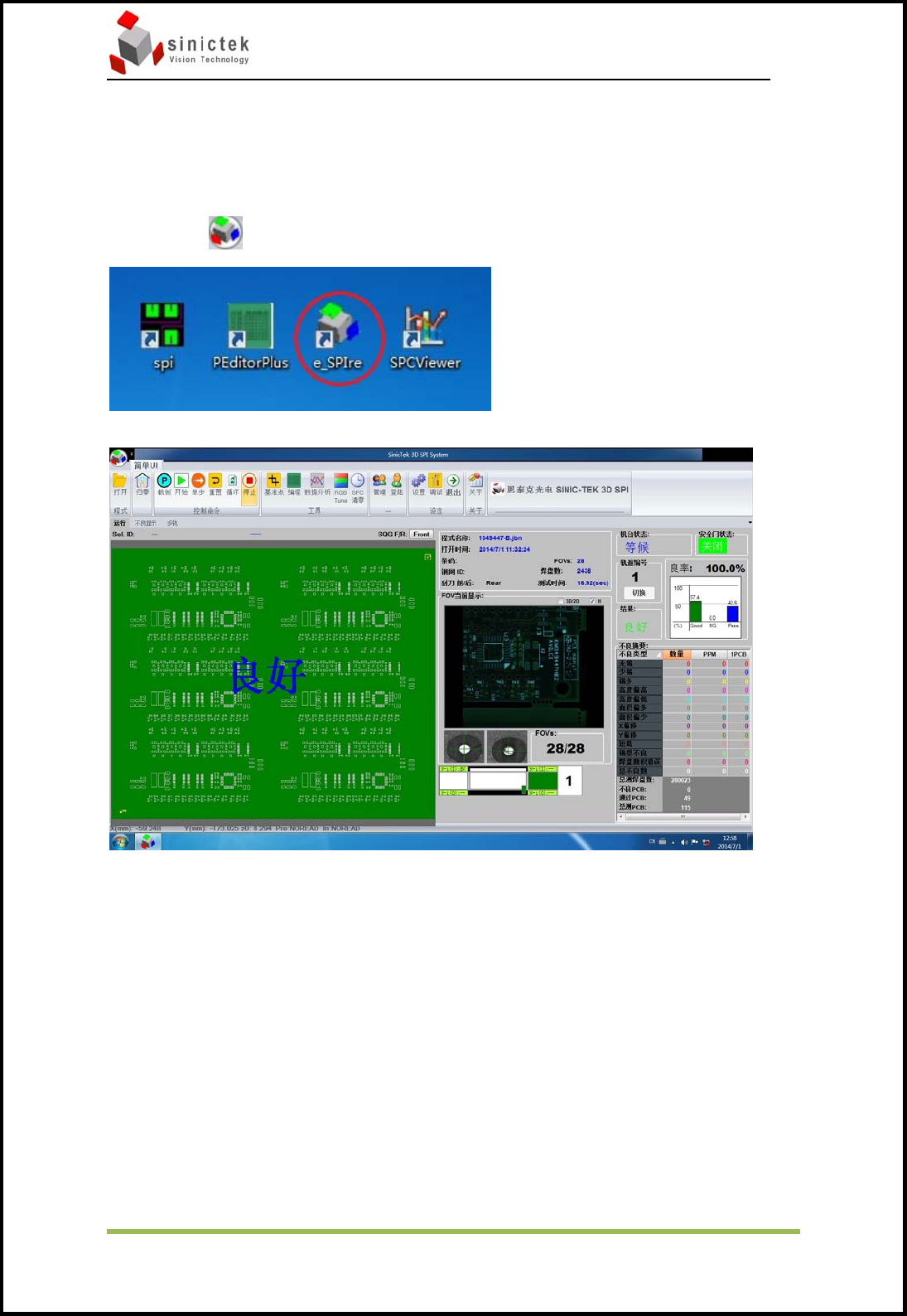

从桌面双击打开UI主界面

打开后如下图

－打开导入 Job 文件。

－归零马达和传送带回零。

－载板回到装 PCB 板的位置。

－开始机器运行，测试 PCB 板。

－单步手动一步一步测试。

－重置对一些参数的设置。

－循环重复不停的测试。

－停止机器停止测试。

－基准点调整基准点、手动添加焊盘、手动制作新程式。

－编程打开 Peditor 界面

－数据分析打开 SPC 分析软件

－SPC 清零重新开始计数

3D‐SPI 操作手册 思泰克光电科技有限公司

 

39/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



－管理用户权限管理

－登入用户权限登入

－设置其他一些设置

－调试 I/O 控制

－退出退出 User Interface

5.2 编程软件 PEditor

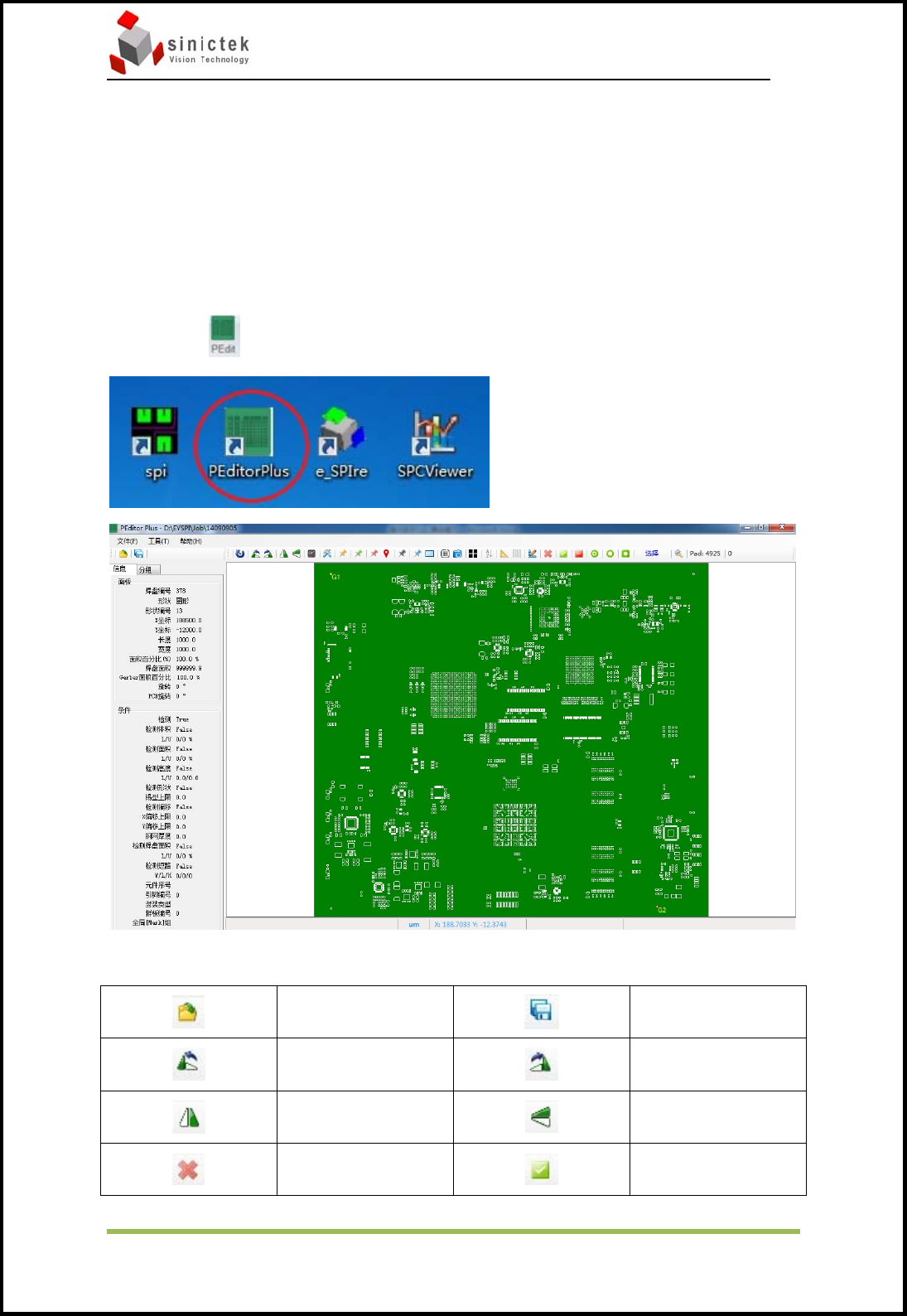

从桌面双击打开PEditor主界面

5.2.1 按钮介绍



打开文件



保存文件



逆时间旋转



顺时间选择



X镜像



Y镜像



删除选中焊盘



检测选中焊盘

3D‐SPI 操作手册 思泰克光电科技有限公司

 

40/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



不检测选中焊盘



选择所有焊盘



不选择焊盘



反选焊盘



框选中的焊盘为

选择状态



框选中的焊盘为

不被选择状态



设定为Mark



设置FOV走位



编辑修改界面



取消显示FOV走位

5.2.2 参数设置介绍



选择全部焊盘，并点击，点击后右侧变为可修改
