 3D ‐ SPI 操作手册   思泰克光电科技有限公司    41  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       选中右侧值设定中的项目左侧对应的变为可修改，然后可…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

40/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



不检测选中焊盘



选择所有焊盘



不选择焊盘



反选焊盘



框选中的焊盘为

选择状态



框选中的焊盘为

不被选择状态



设定为Mark



设置FOV走位



编辑修改界面



取消显示FOV走位

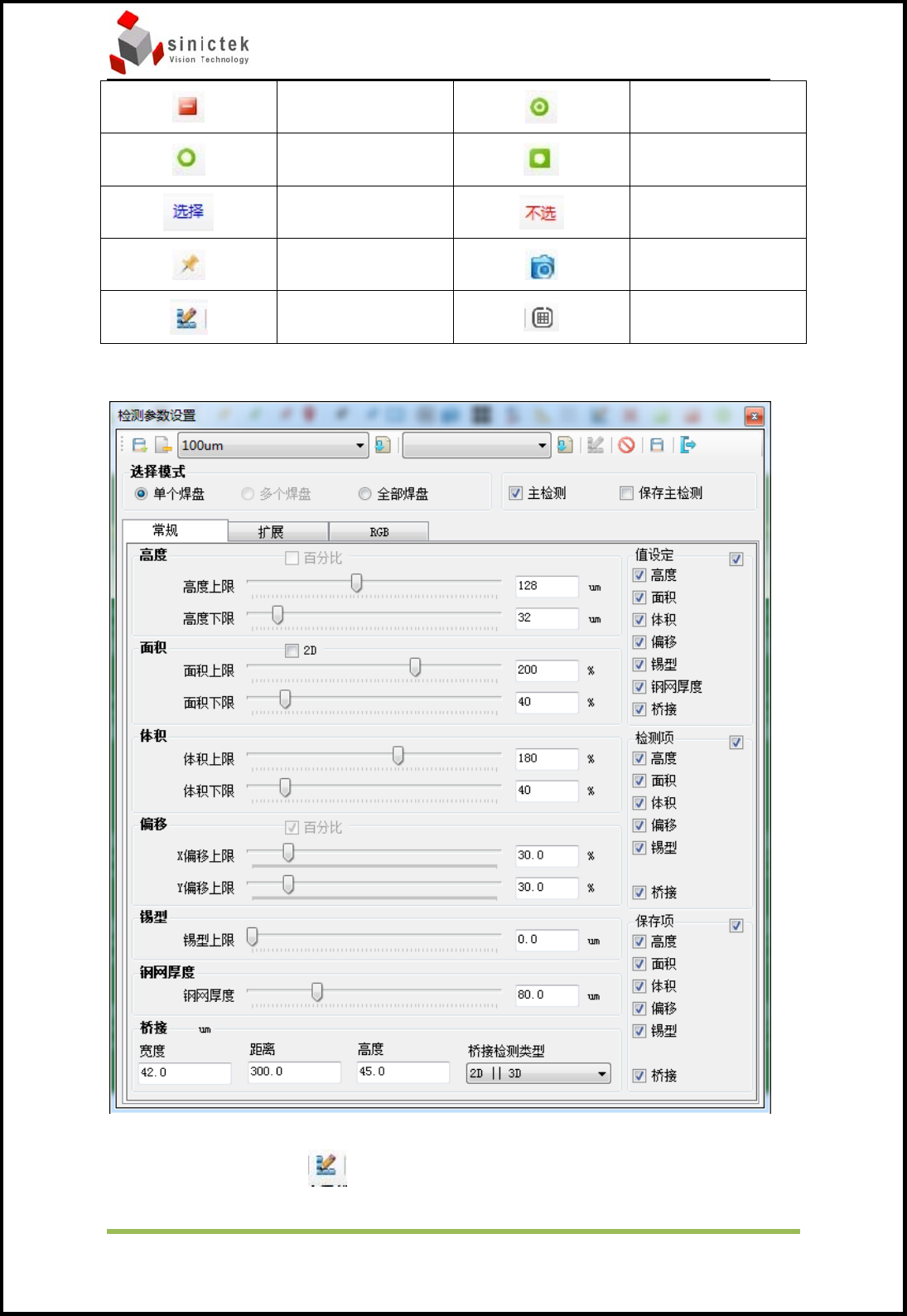

5.2.2 参数设置介绍



选择全部焊盘，并点击，点击后右侧变为可修改

3D‐SPI 操作手册 思泰克光电科技有限公司

 

41/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



选中右侧值设定中的项目左侧对应的变为可修改，然后可以设置选中项目的参数



参数设置完毕后，在检测项中选择检测时需要检测的内容。

保存项中选择相应的项目确认检测项中修改。

值设定：只是设定某个或多个项目的参数，并不决定设定的项目检测还是不检测。

检测项：选择检测时需要检测的。

保存项：当检测项有修改时，保存项确认修改有效。

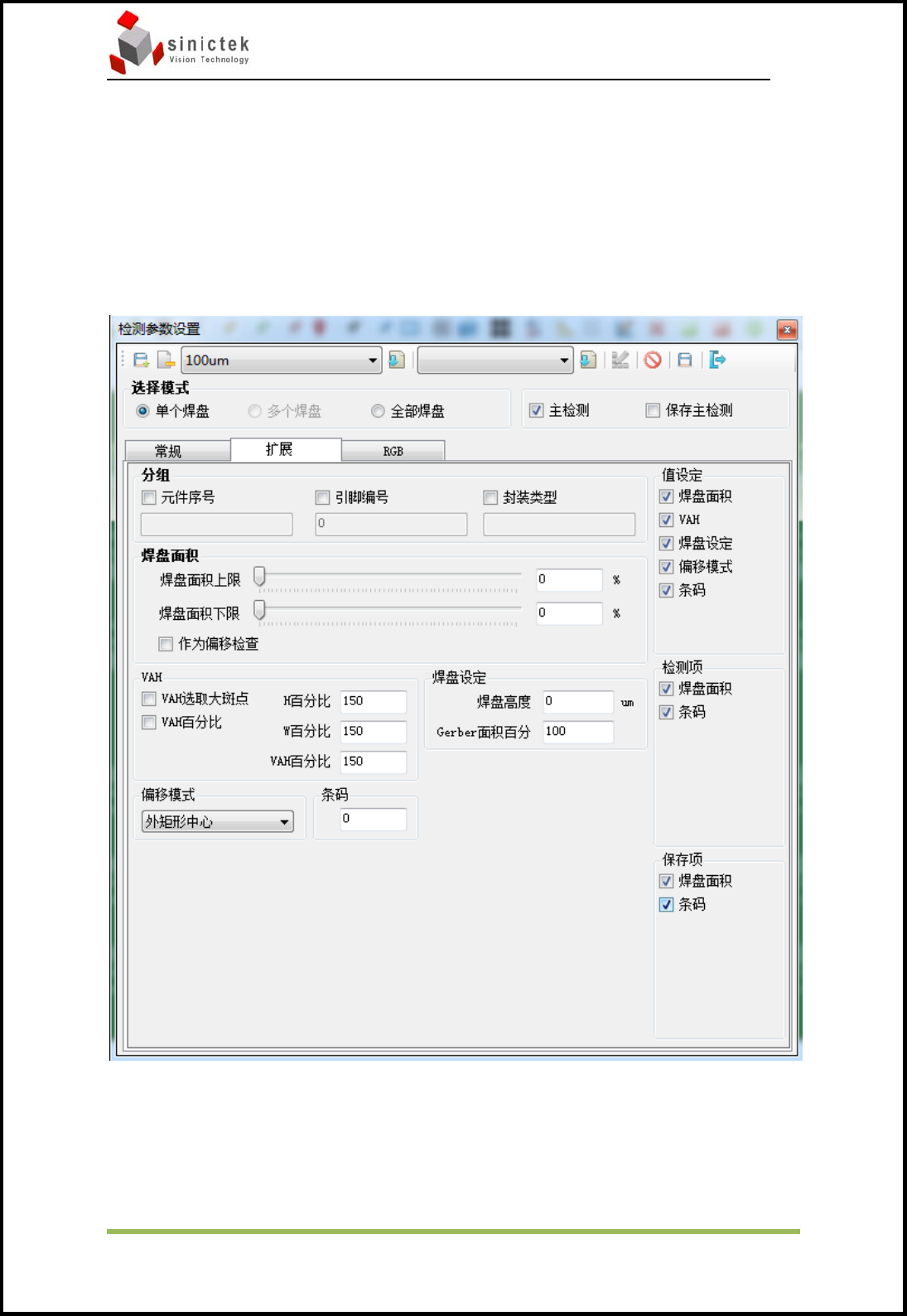

扩展菜单：

在此界面可以设定焊盘面积的上下限，焊盘高度的补偿值，偏移模式的计算方式，

以及扫描条码功能的开启等。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

42/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



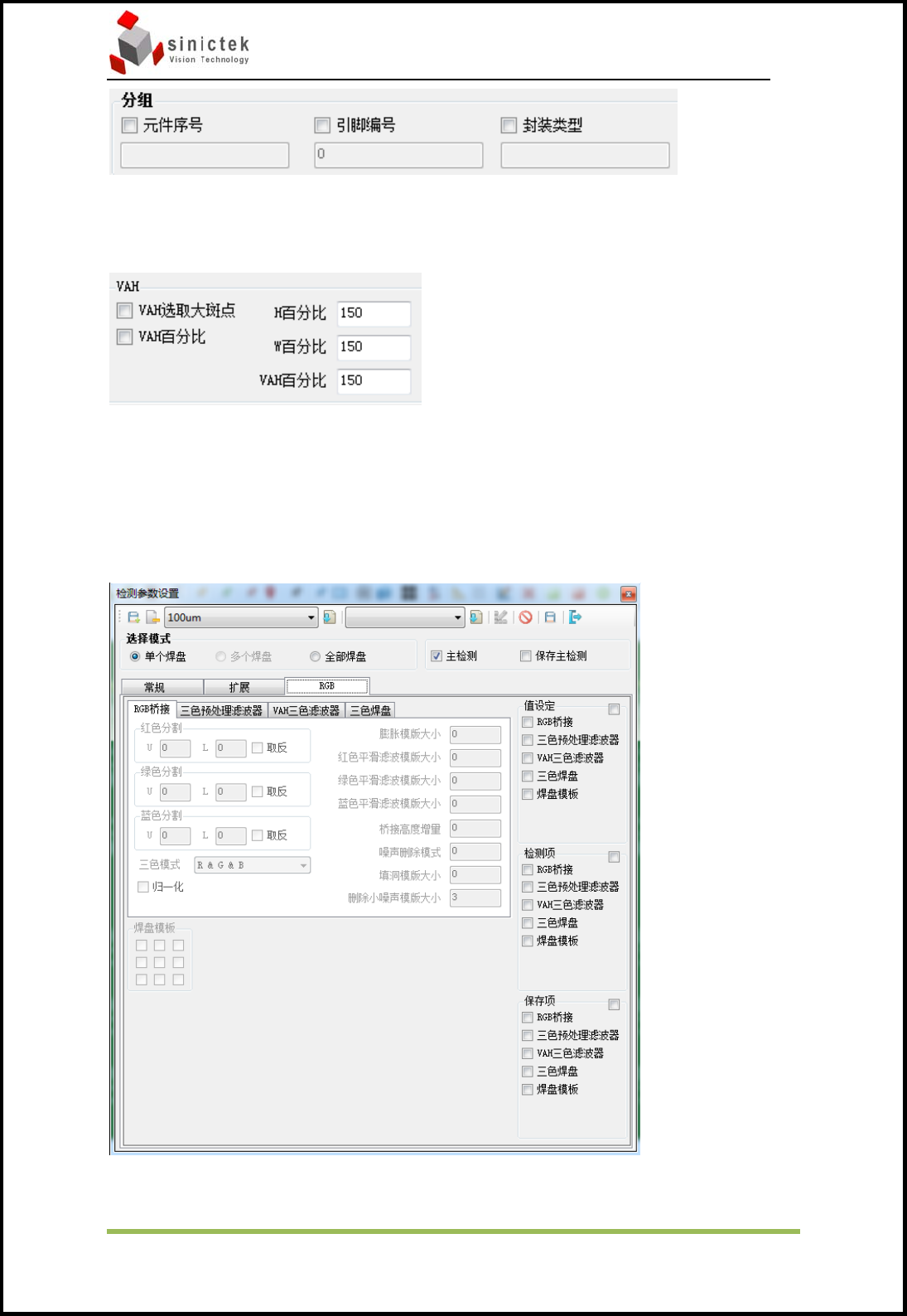

可以在分组中手动设置元件序号,引脚编号与封装类型.

VAH 选取大斑点：ROI 内选取最大块的锡膏来计算高度，面积，体积等数据.

VAH 百分比：分别计算出 ROI 内出实际锡膏的长度与宽度与 Gerber 内 PAD 的长

度与宽度，然后做比值。超出设定值报锡形错误。

RGB 设定界面：

在此界面可以开启是否需要使用 RGB 抽色功能：
