 3D ‐ SPI 操作手册   思泰克光电科技有限公司    44  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd .       选择 FOV 的起始角和 FOV 走动的方向后点击…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

43/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



RGB 桥接：进行 2D 短路的检测，和 3D 功能形成或和与的关系。

三色预处理滤波器：对需要过虑的东西进行抽色

VAH 三色滤波器：对锡膏进行抽色。

三色焊盘：对焊盘进行抽色。

焊盘模板：屏蔽焊盘四周桥连的判定。

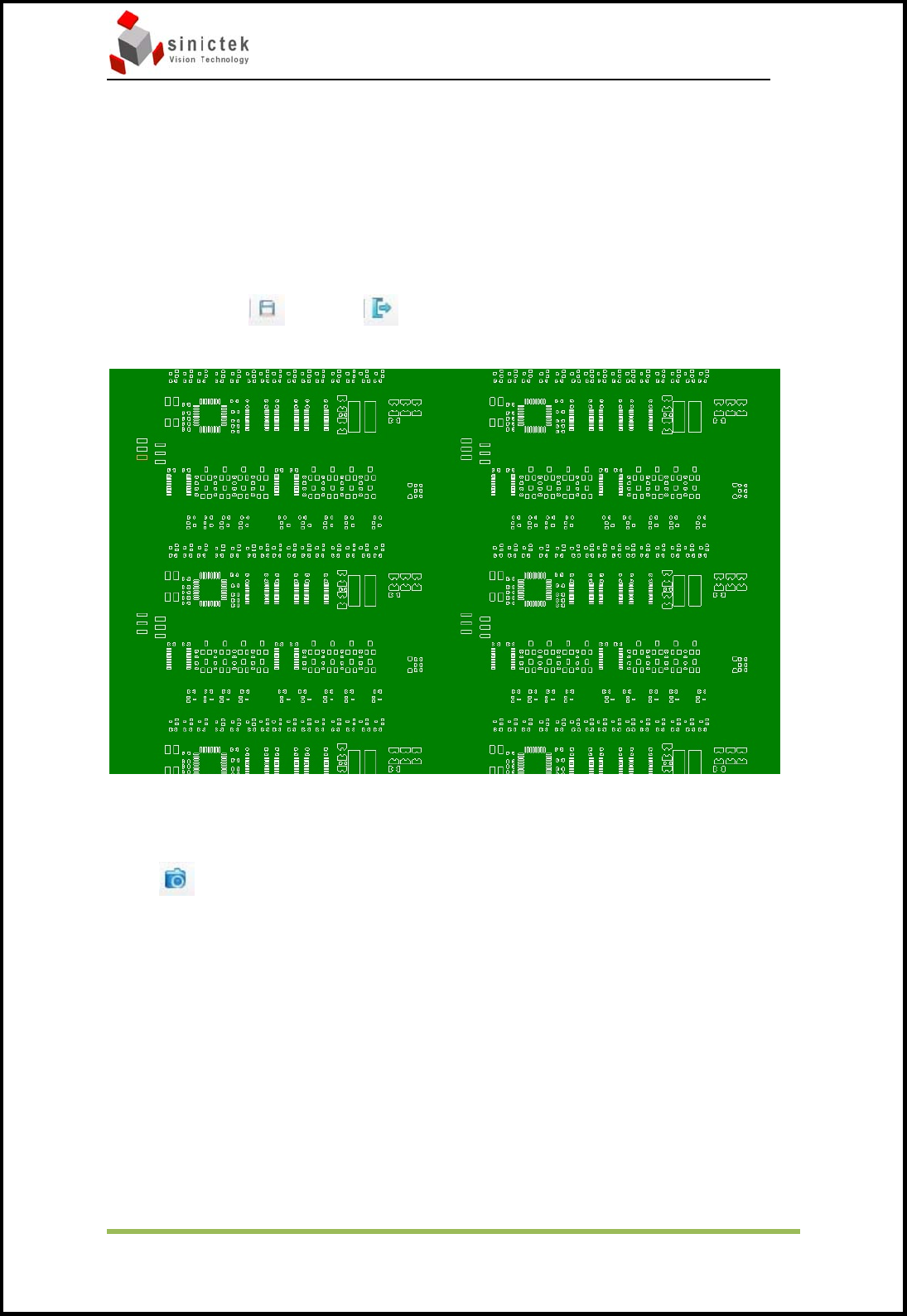

设置完成后点击然后点击。

退出后所有需要检测的 Pad 颜色由灰变亮。

5.2.3 路径优化

点击

出现如下图，相机方案和相机间距一般默认即可：

3D‐SPI 操作手册 思泰克光电科技有限公司

 

44/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



选择 FOV 的起始角和 FOV 走动的方向后点击，确认 OK 后

选择出现下图。



3D‐SPI 操作手册 思泰克光电科技有限公司

 

45/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



取消显示 FOV 走位点击。

5.2.4 其他功能介绍

在检测参数设置界面中

当检测参数设置成功后可以选择 Save Config

选择后跳出配置保存画面



输入配置名称（通常以钢网厚度命名）选择保存

通过下拉菜单选择需要调用的配置

删除选择中的配置

导入选择中的配置。

分组功能如下：

新建，删除，查找
