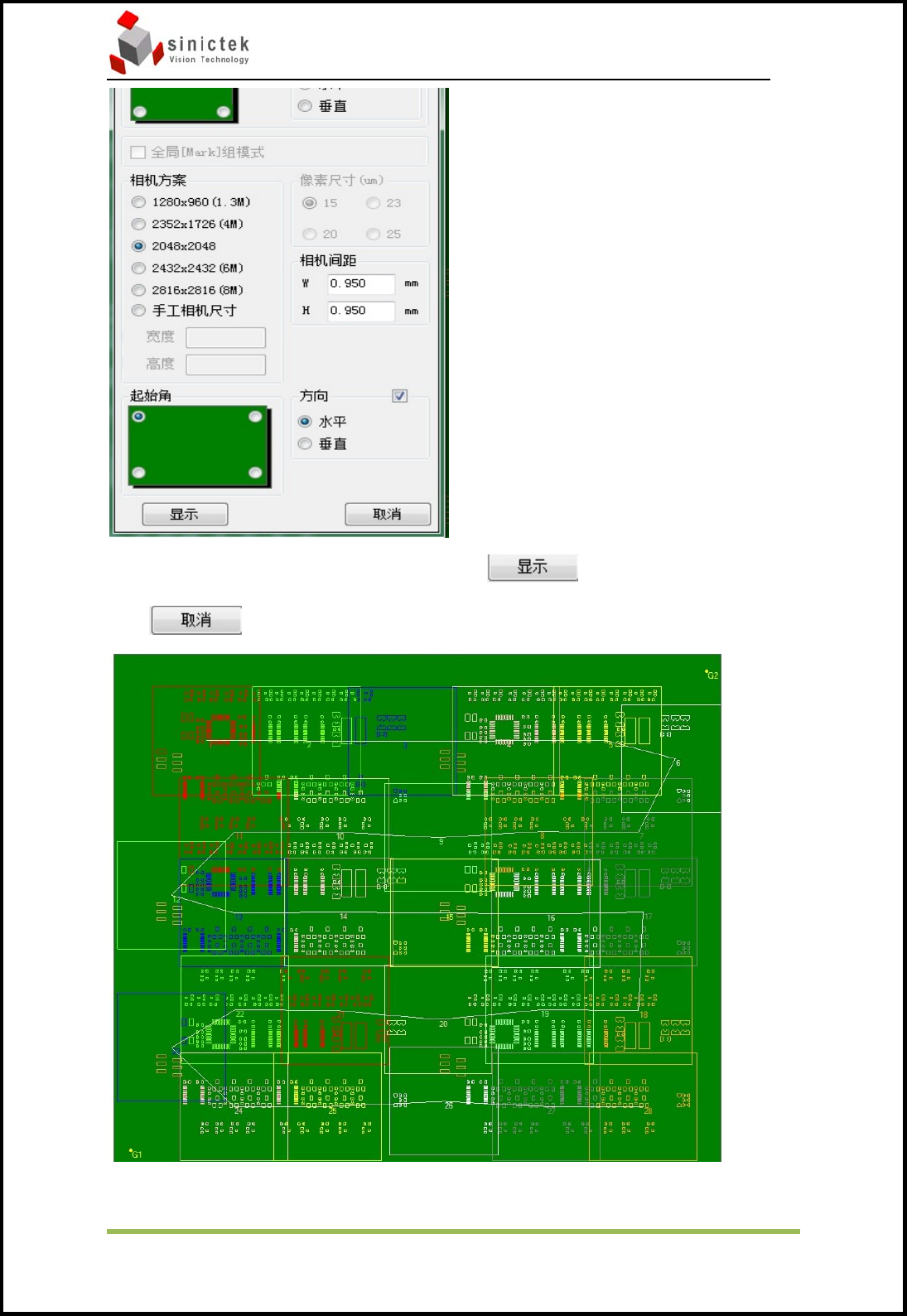

选择 FOV 的起始角和 FOV 走动的方向后点击，确认 OK 后

选择出现下图。



3D‐SPI 操作手册 思泰克光电科技有限公司

 

45/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



取消显示 FOV 走位点击。

5.2.4 其他功能介绍

在检测参数设置界面中

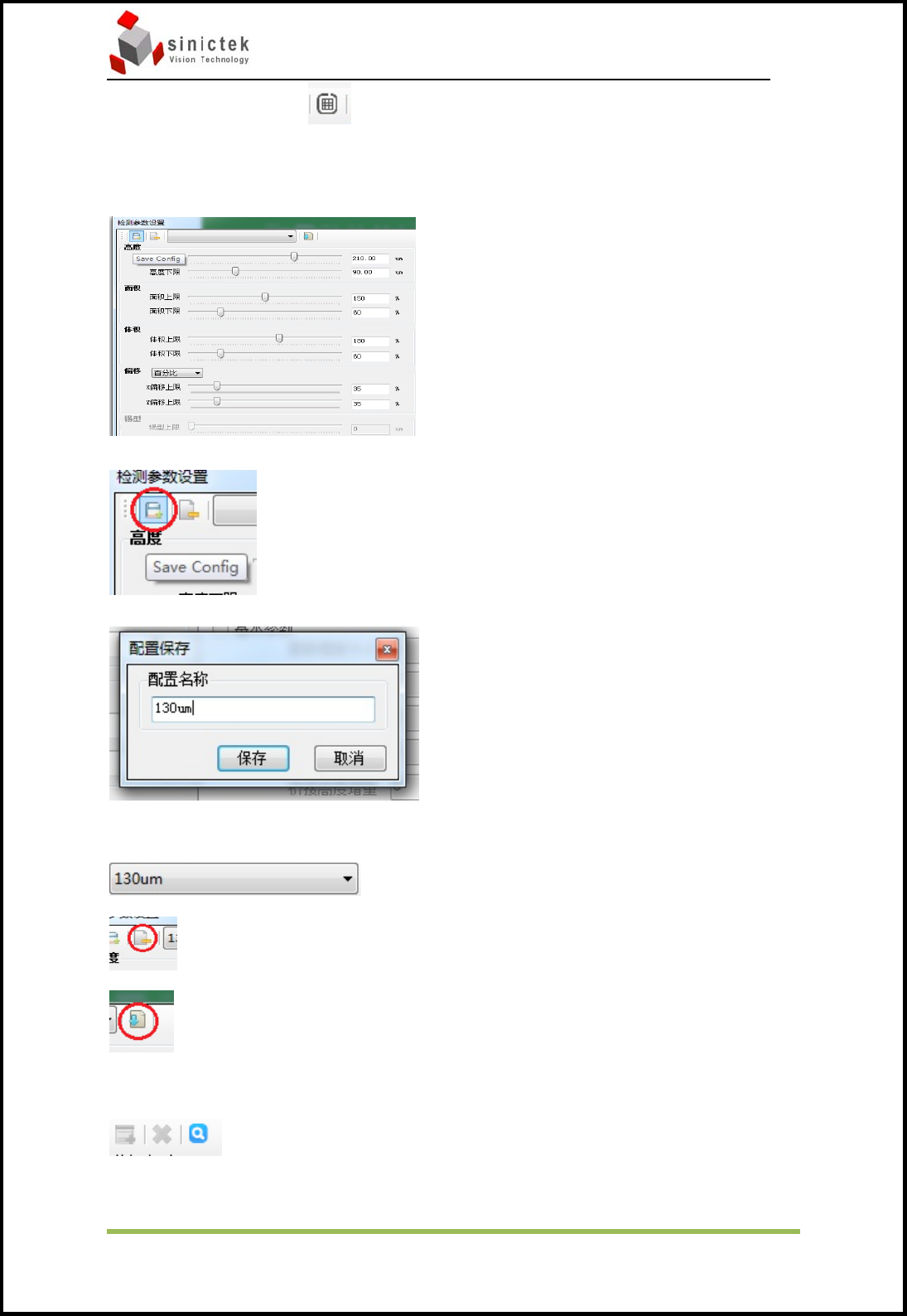

当检测参数设置成功后可以选择 Save Config

选择后跳出配置保存画面



输入配置名称（通常以钢网厚度命名）选择保存

通过下拉菜单选择需要调用的配置

删除选择中的配置

导入选择中的配置。

分组功能如下：

新建，删除，查找

3D‐SPI 操作手册 思泰克光电科技有限公司

 

46/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



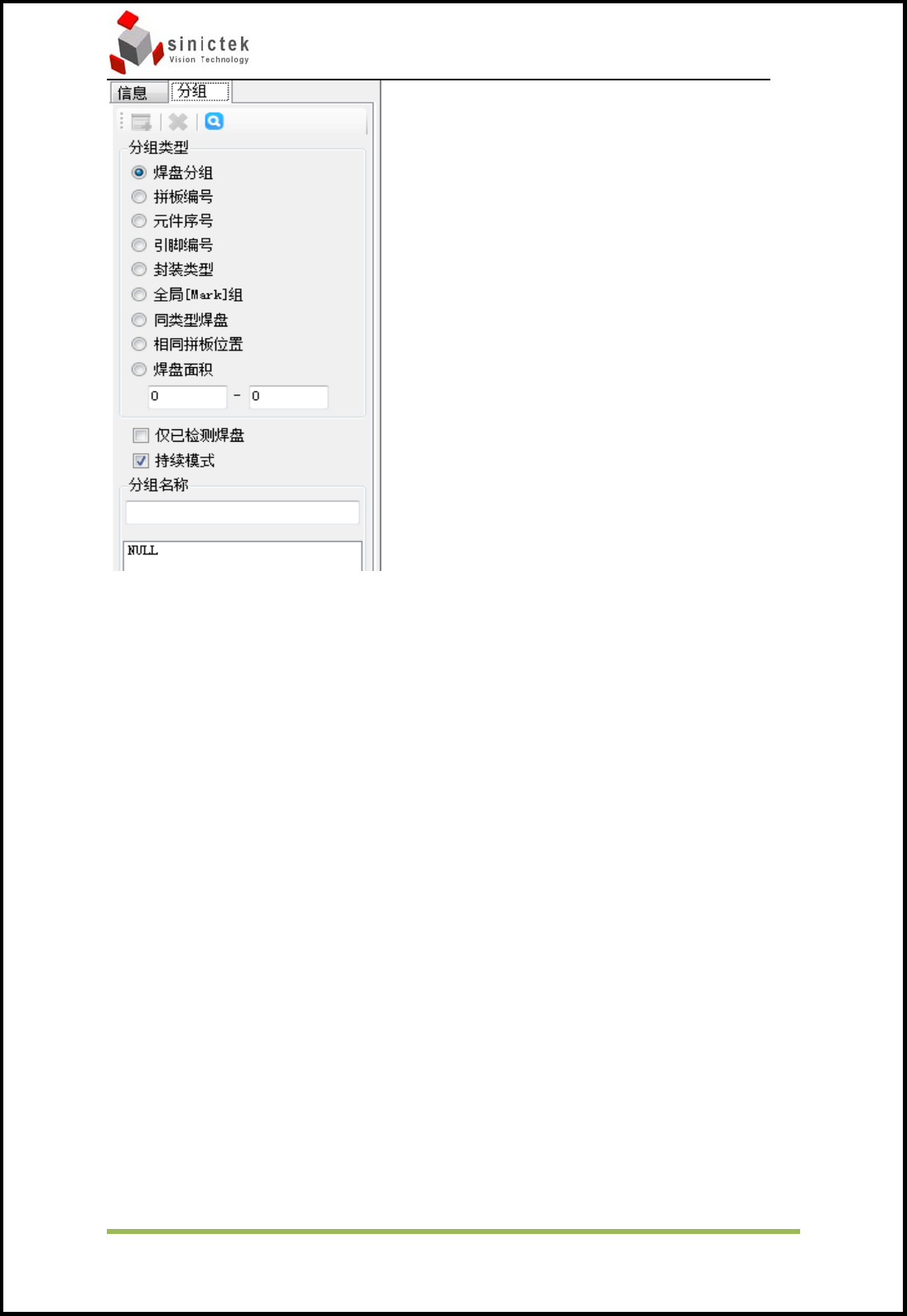

焊盘分组：选中对应焊盘进行分组，用来设置不同的条件参数，

拼板编号：显示每个拼板的编号

元件序号：显示元件序号

引脚编号：显示元件引脚编号

封装类型：显示元件封装类型

全局[Mark]分组：当有多个板子放在一个载具上同时测试时，可以在每个板子上

分布定义两个FID Mark。

同类型焊盘：选择某个焊盘，点查找，可以查找与选择的焊盘尺寸一致的焊盘。

相同拼板位置：选择某个焊盘，点查找，可以查找与选择的焊盘拼板位置一致的

焊盘。

焊盘面积：再下面输入面积最小值与最大值。可以查找符合对应面积的焊盘。

工具菜单下面的板尺寸类型功能如下：
