3D‐SPI 操作手册 思泰克光电科技有限公司

 

47/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



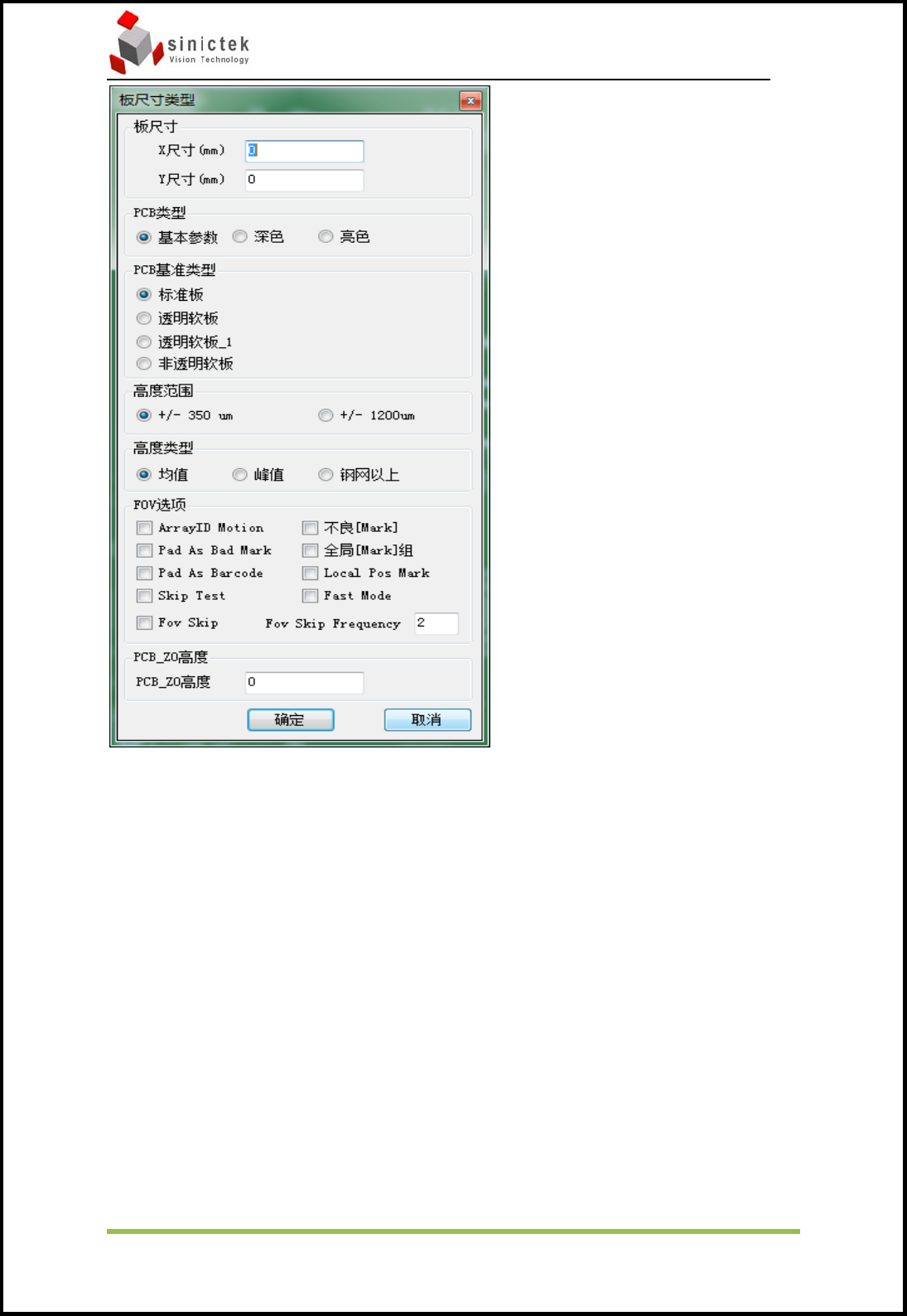

板尺寸：输入PCB板的尺寸大小。

PCB类型：默认为基本参数，当PCB为黑色时可选深色，为白色时选亮色。

PCB基准类型：默认为标准板，当PCB为软板时可选透明或非透明软板。

FOV选项：当需要使用不良mark，全局mark等等一些功能的时候，需先启用该选

项。

PCB-Z0高度：对零平面进行Z轴的补偿。

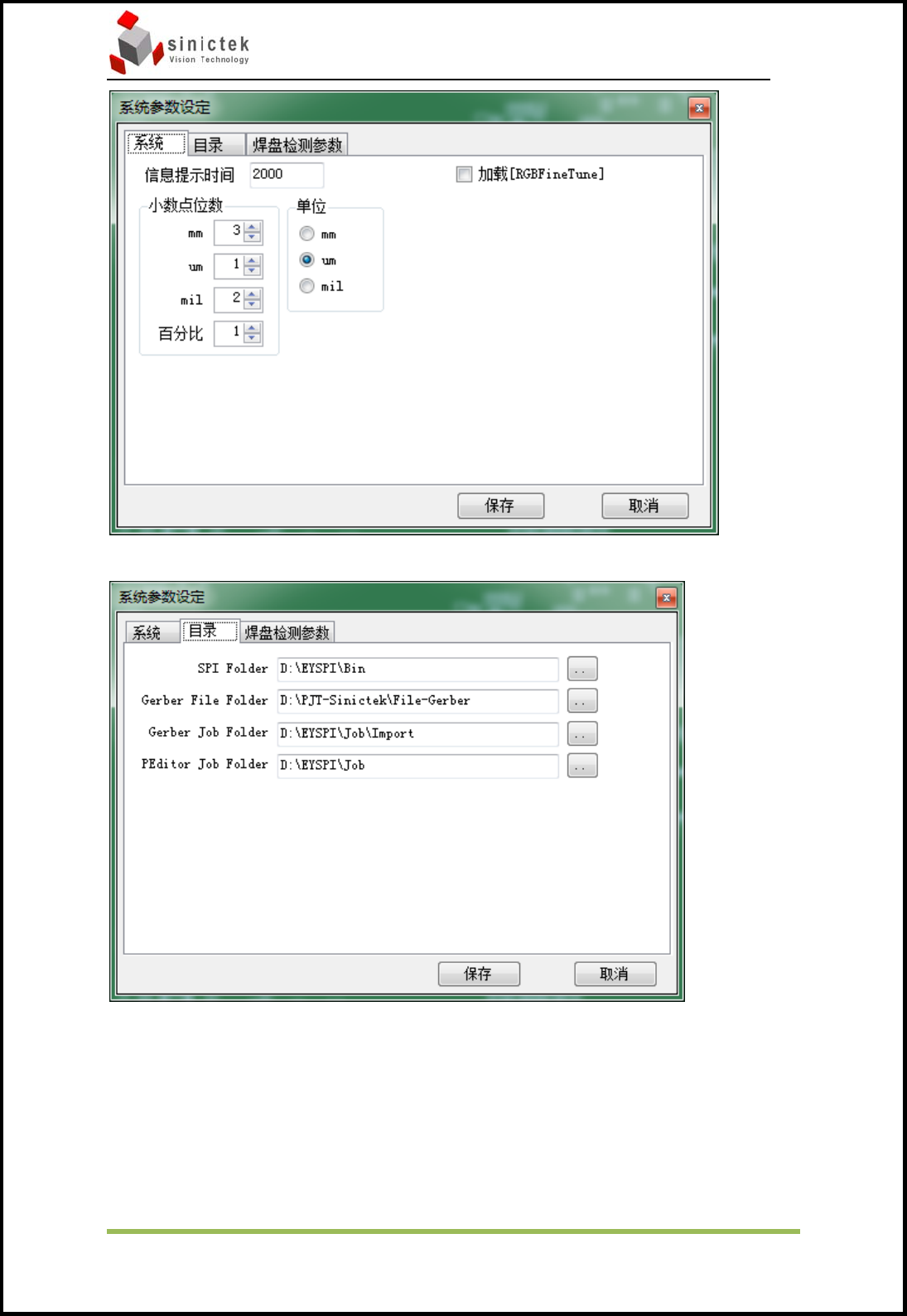

系统参数设定如下：

3D‐SPI 操作手册 思泰克光电科技有限公司

 

48/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



对参数值设定的单位及显示小数点位数进行修改。

对gerber及job文件的默认保存路径进行设定。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

49/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



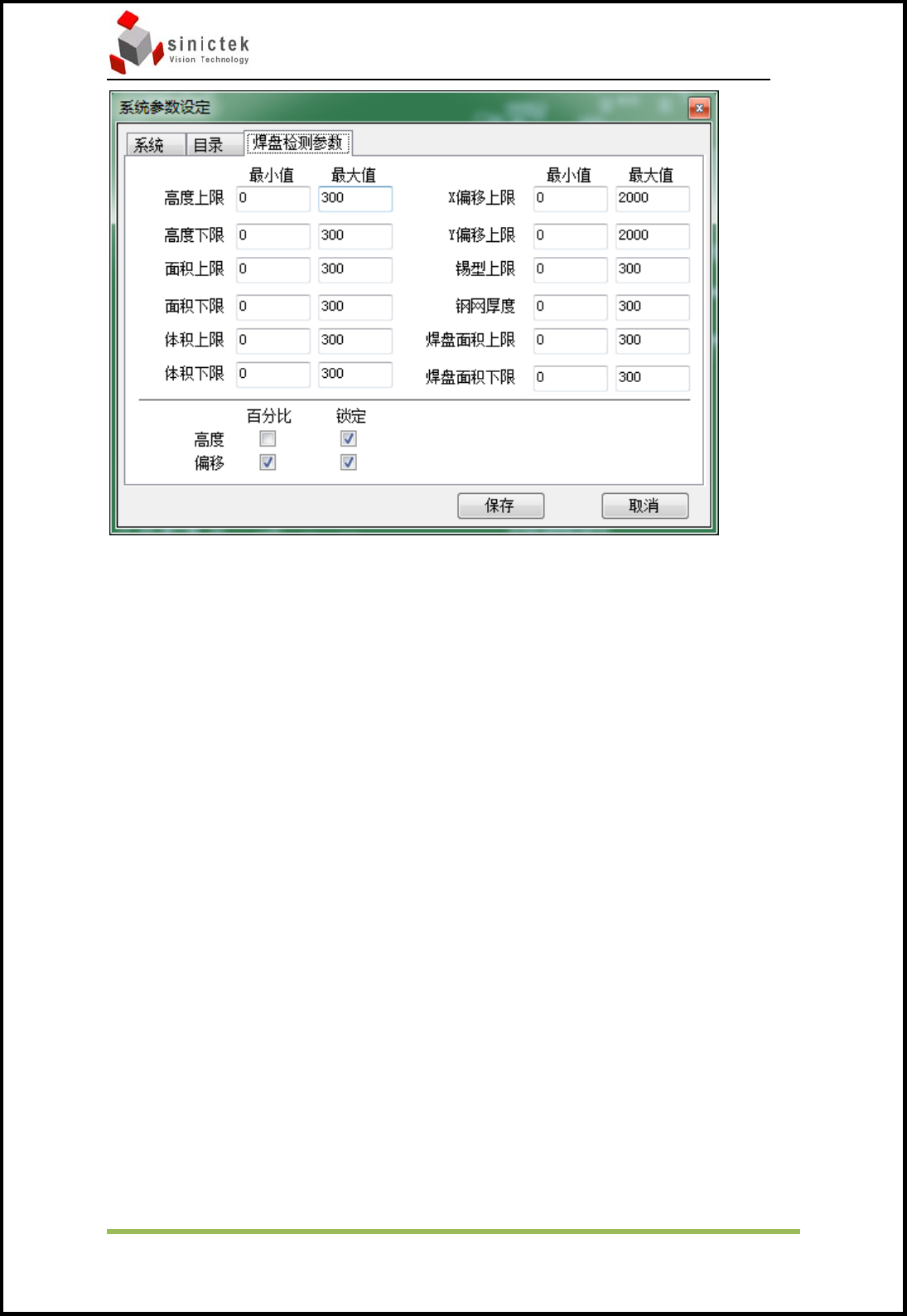

对各个检测项目的参数进行最大值最小值的设定，以及锁定偏移使用百分比单

位。
