5.3.2 PCB 视图

显示PCB的印刷状况，选择右侧焊盘图像，点对应的不良焊盘显示焊盘2D+3D图像

3D‐SPI 操作手册 思泰克光电科技有限公司

 

53/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



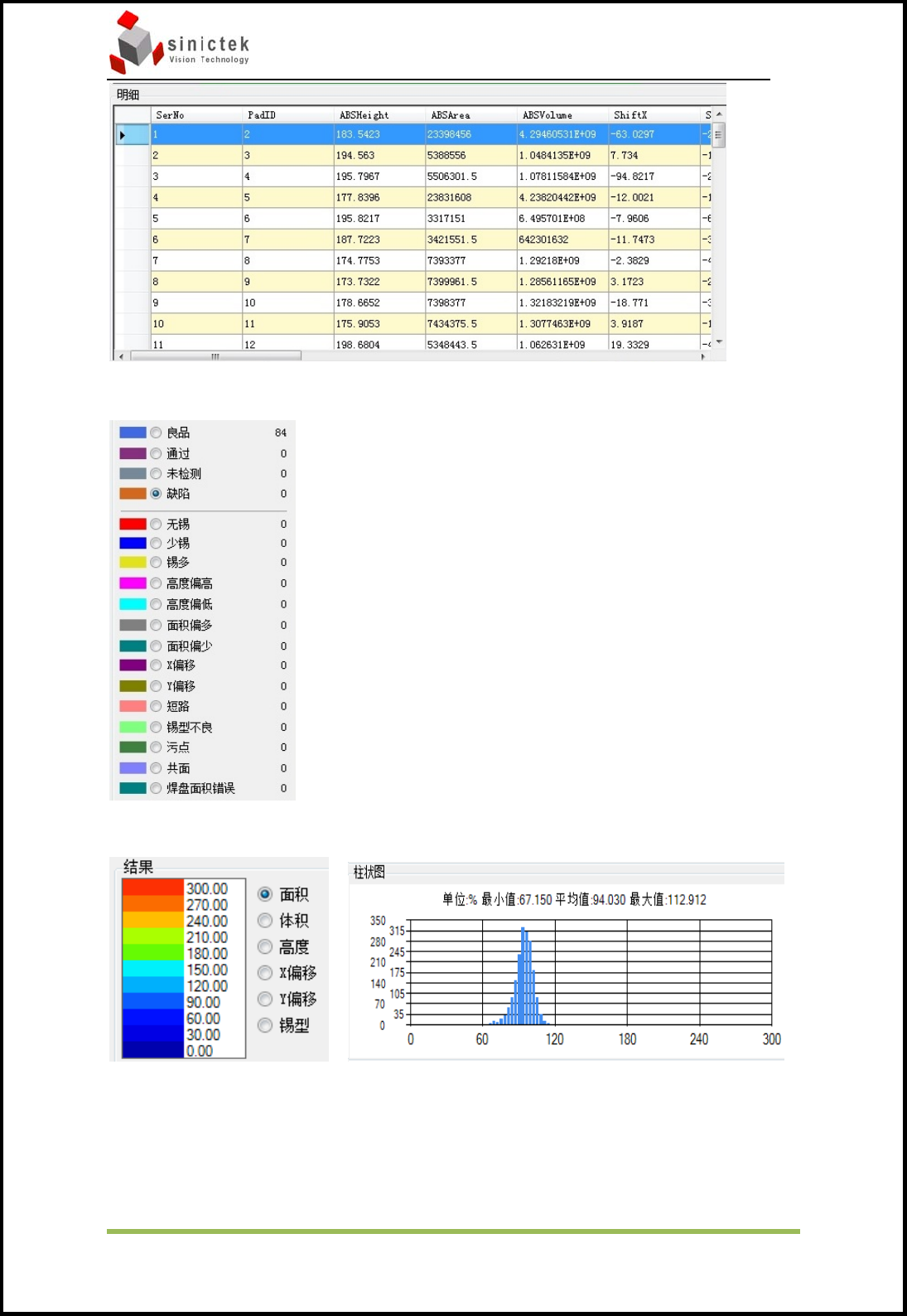

显示所有焊盘的测试明细

选择某一项，则在左下角明细中显示对应的测试数据。

选择某一项目，显示对应项目的柱状图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

54/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



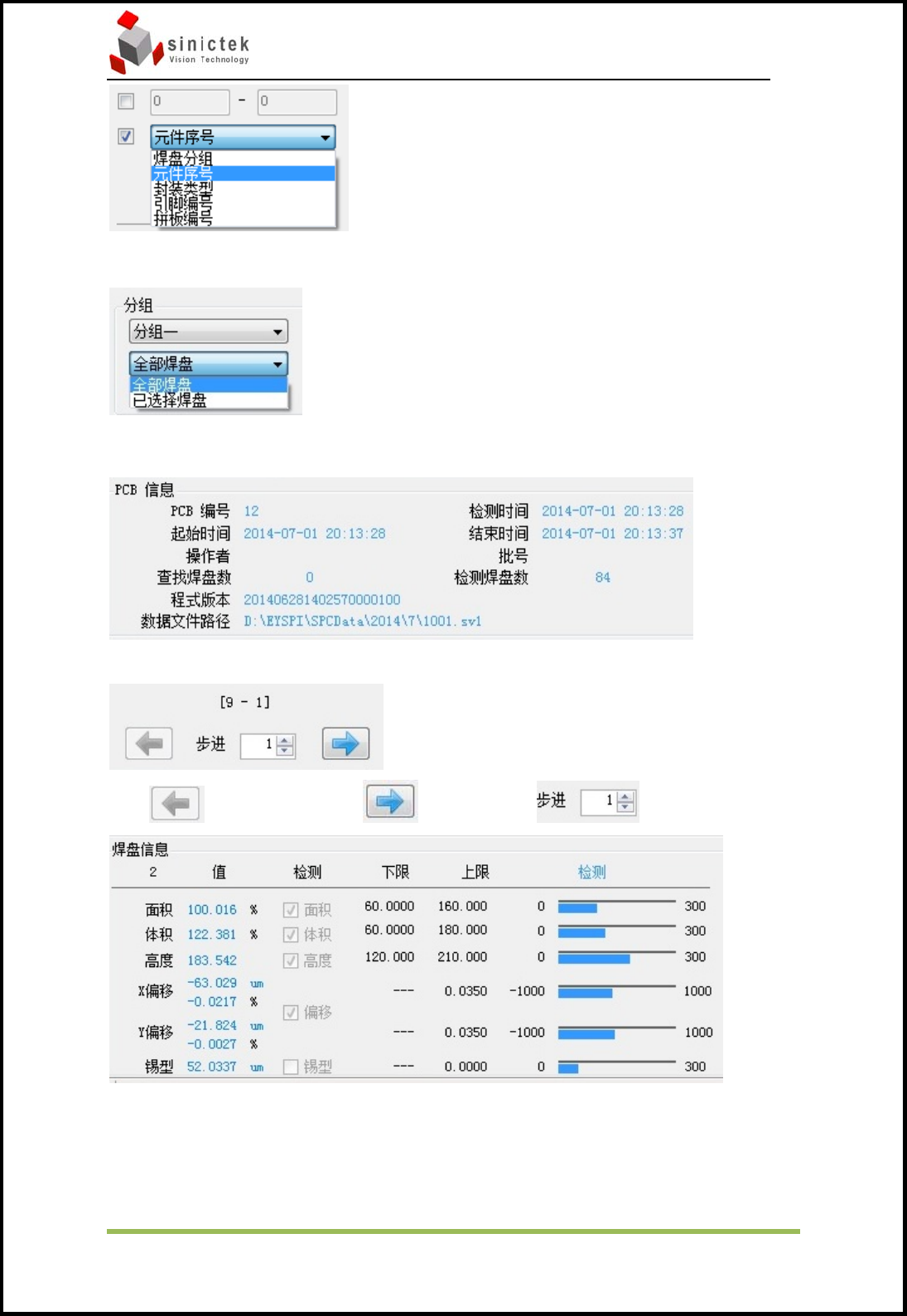

焊盘的筛选条件

可以选择不同的分组，也可以选择全部焊盘还是部分焊盘

当前PCB的具体信息

点击

可以向前翻，点击可以向后翻，为翻得幅度

PCB视图中选中焊盘的信息
