 3D ‐ SPI 操作手册   思泰克光电科技有限公司    57  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd .       总缺陷试图：显示当前缺陷的分布。通过选择不同类别…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

56/82CopyrightbySinic‐TekVisionTe chnology Co.,Ltd.

  



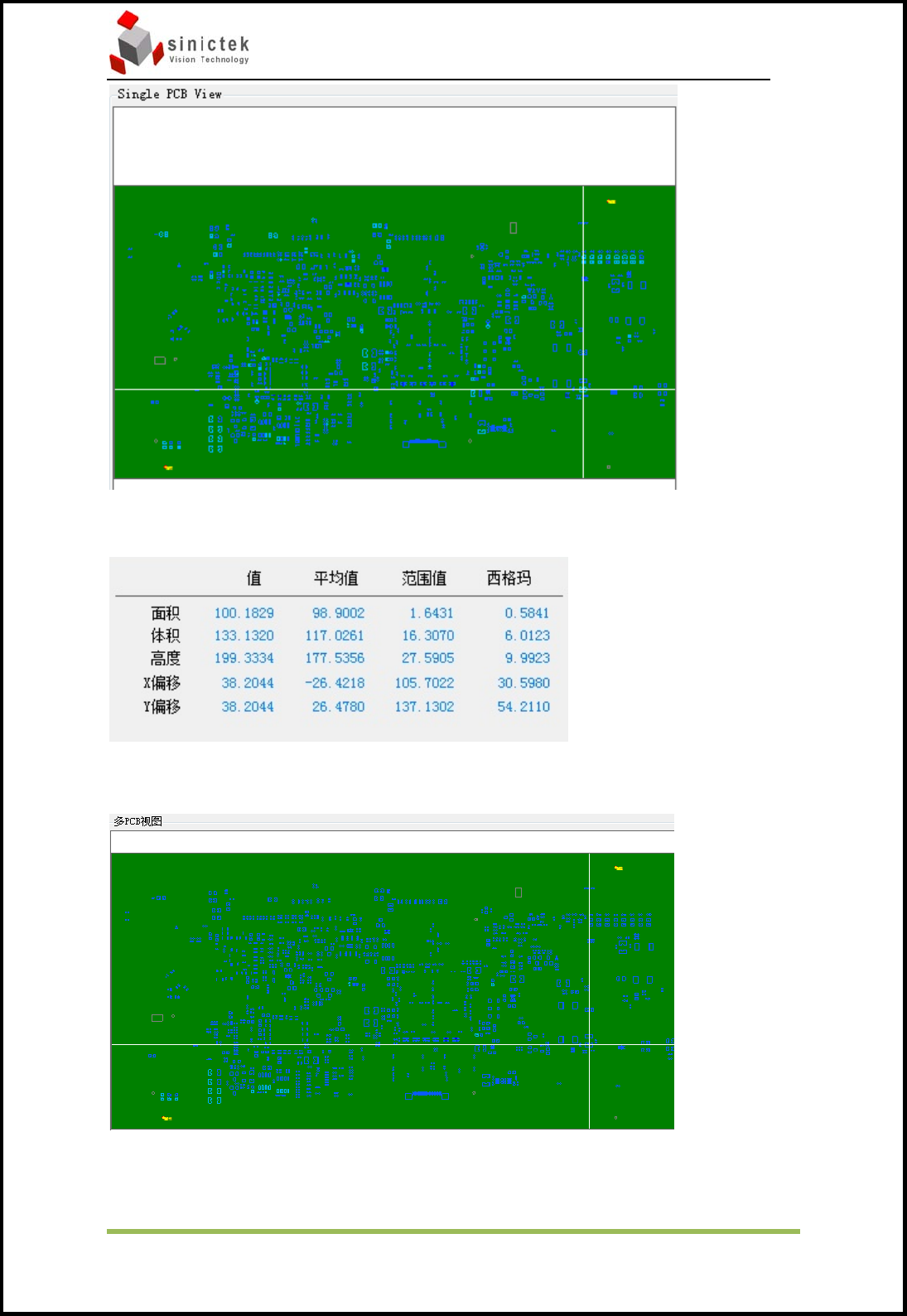

当前 PCB 的测试视图。

选中焊盘的信息

多个 PCB 的测试视图

5.3.4 缺陷试图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

57/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



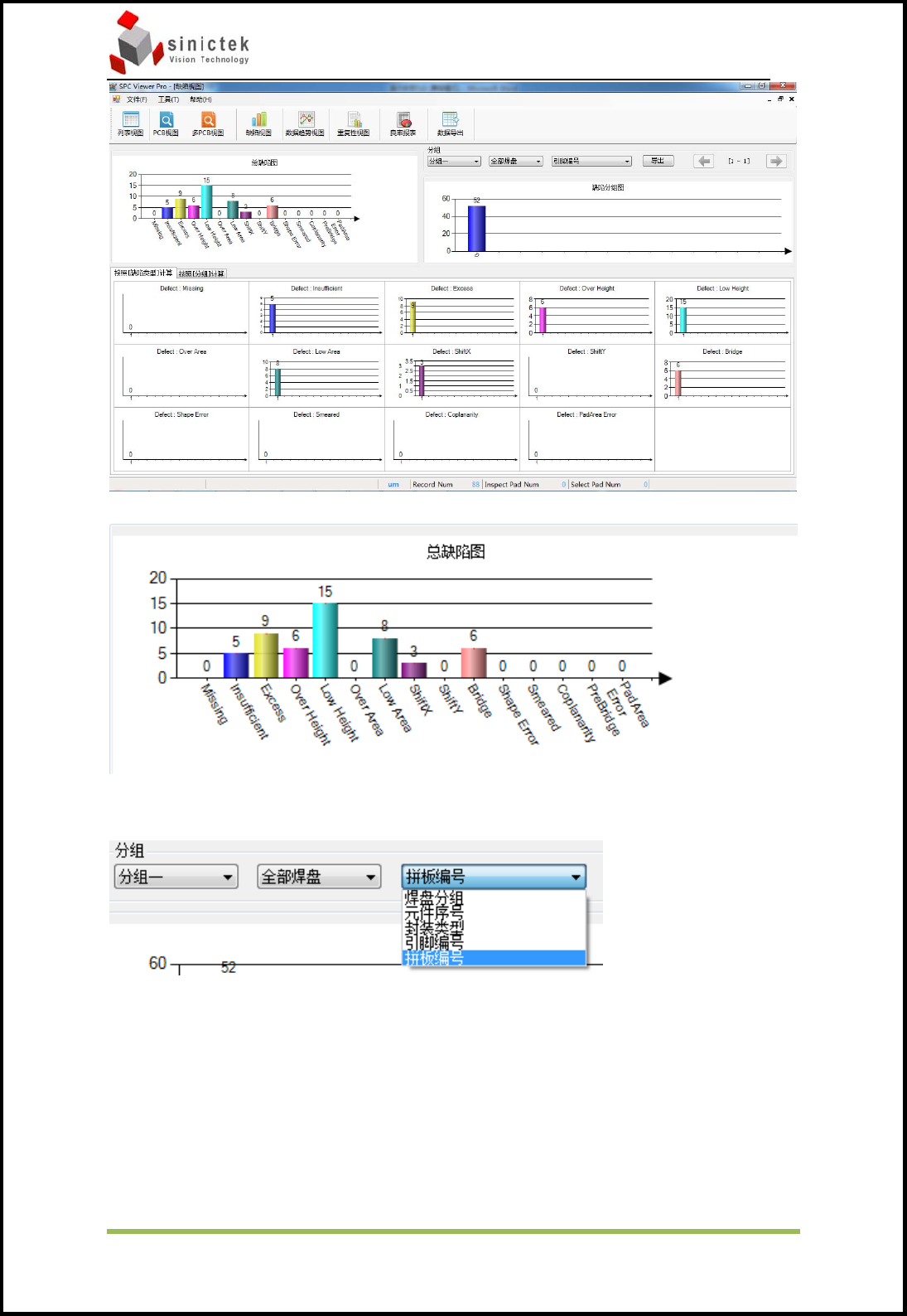

总缺陷试图：显示当前缺陷的分布。

通过选择不同类别可以分别显示对应的缺陷分布。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

58/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



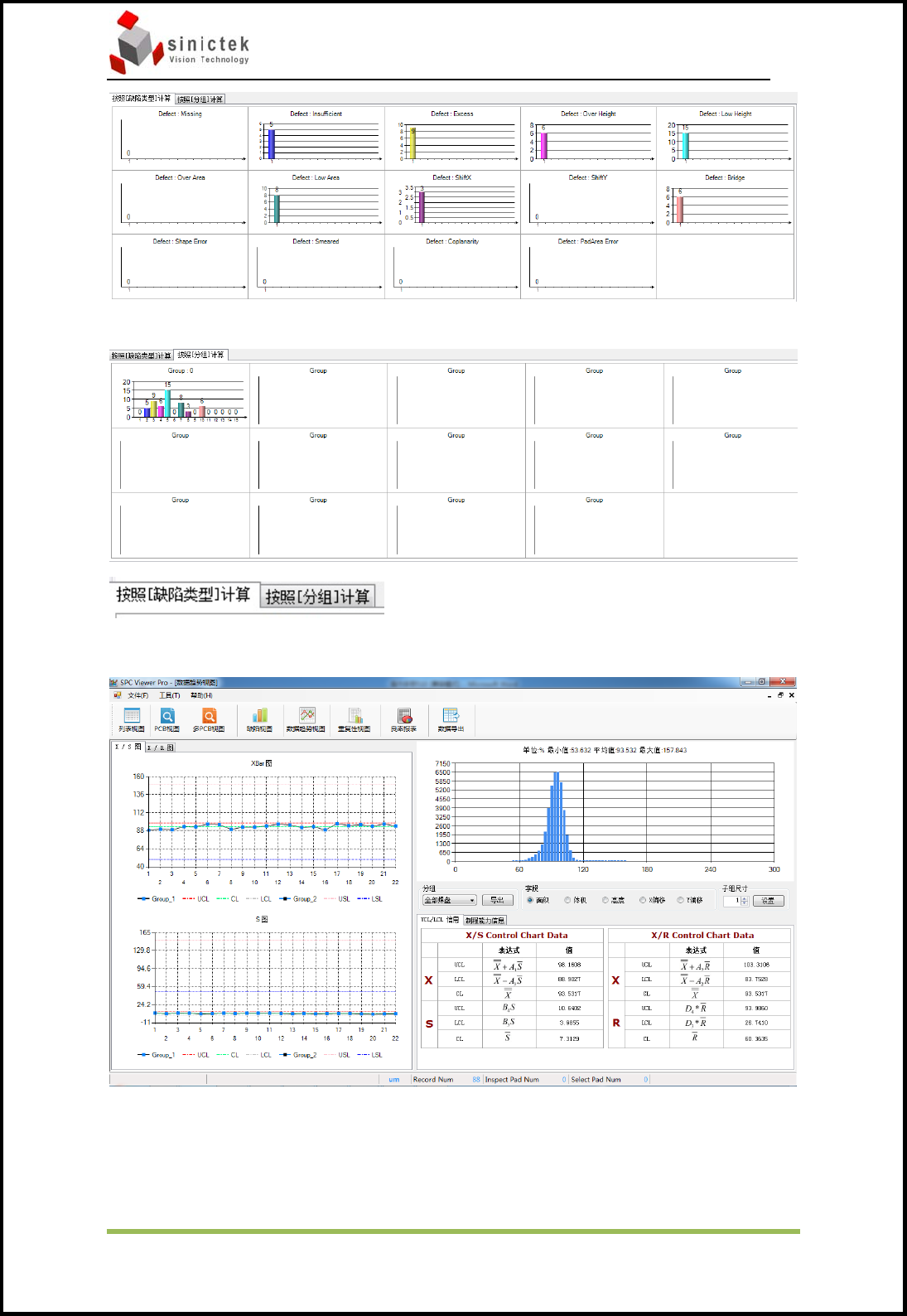

显示焊盘分组的缺陷图

按缺陷类型显示或者按照分组显示

5.3.5 数据趋势视图
