 3D ‐ SPI 操作手册   思泰克光电科技有限公司    58  /  82   Copyrigh t  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd.       显示焊盘分组的缺陷图按缺陷类型显示或者按照分组显示…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

57/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



总缺陷试图：显示当前缺陷的分布。

通过选择不同类别可以分别显示对应的缺陷分布。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

58/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



显示焊盘分组的缺陷图

按缺陷类型显示或者按照分组显示

5.3.5 数据趋势视图

3D‐SPI 操作手册 思泰克光电科技有限公司

 

59/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



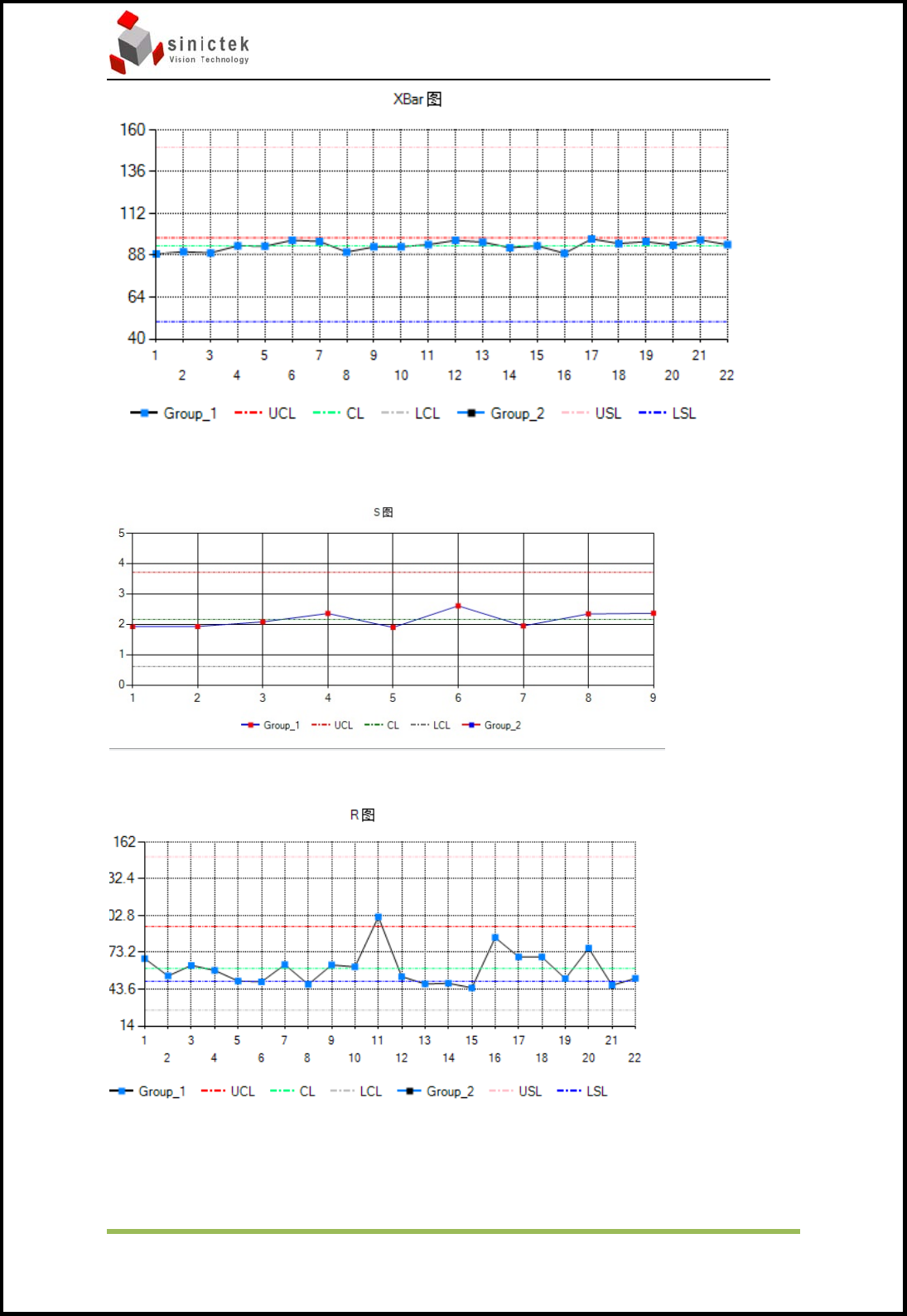

XBar 图，XBar整板所有焊盘的平均值的分布图

S图，整板焊盘的标准偏差分布图

R图，整板焊盘的最大值减最小值的分布图
