 3D ‐ SPI 操作手册   思泰克光电科技有限公司    73  /  82  Cop yright  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd .       存数量。使用新的 UI 不良确认：打勾显示新的 U…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

72/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



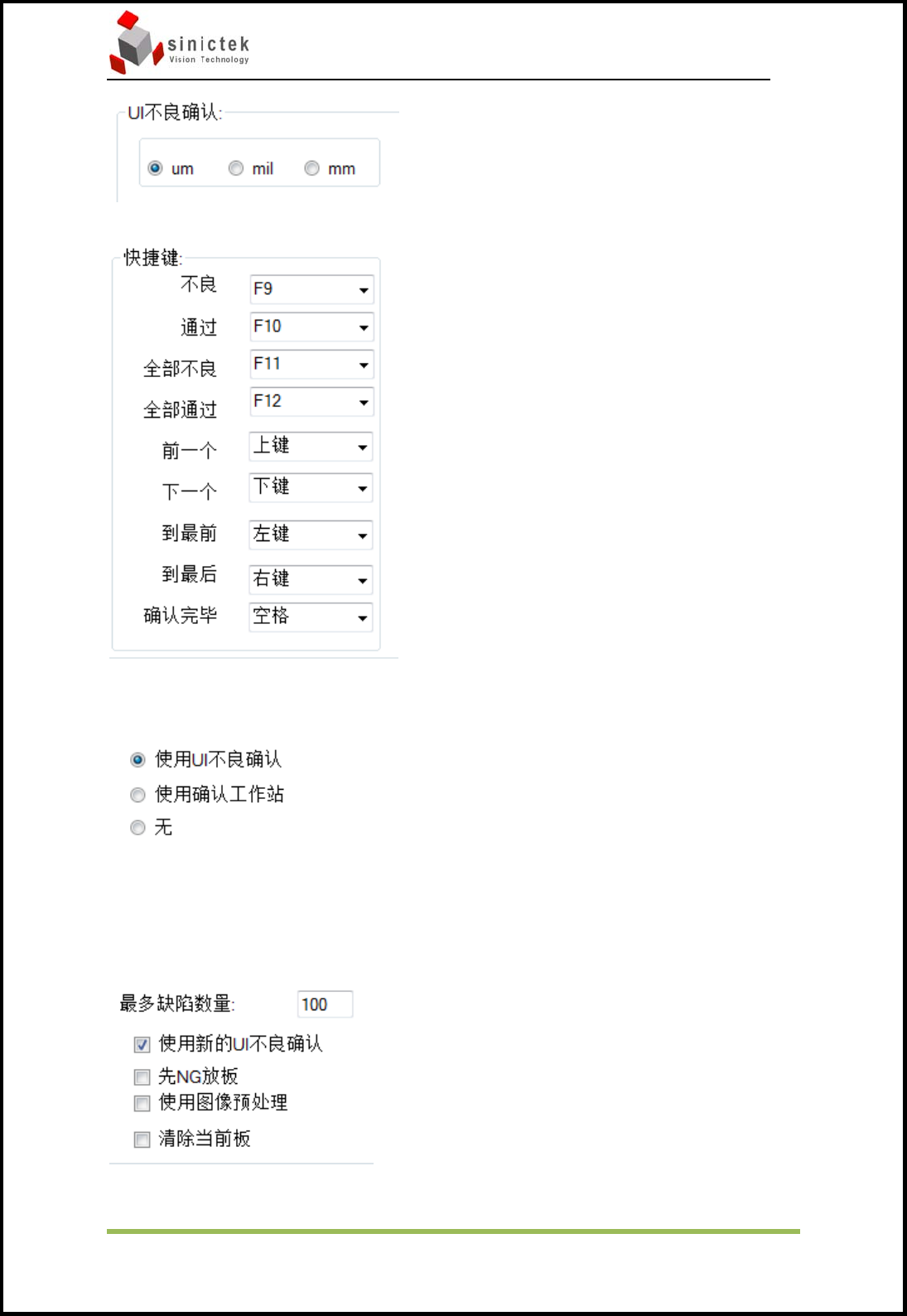

UI 不良确认：UI 单位切换。

快捷键：不良确认界面的快捷键更换。

使用 UI 不良确认：测试完在 UI 界面会显示不良确认界面

使用确认工作站：测试完时 UI 界面会显示不良确认界面有，装有离线工作站软

件的电脑显示不良确认界面。

无：不显示不良确认界面。

最多缺陷数量：1.不良显示界面列表中显示的不良 PAD 数，2.不良 PAD 的图像保

3D‐SPI 操作手册 思泰克光电科技有限公司

 

73/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



存数量。

使用新的 UI 不良确认：打勾显示新的 UI 不良界面，不打勾显示旧版本 UI 不良

界面。

先 NG 放板：不打勾，测试完有不良时板子停在停板感应器。打勾时，当测试时

有不良时，不需要确认板子就会先留到下一站。

使用图像预处理：显示预先处理过的 FOV 影像。

清除当前板：当前测试的数据不记录到 UI 良率里。

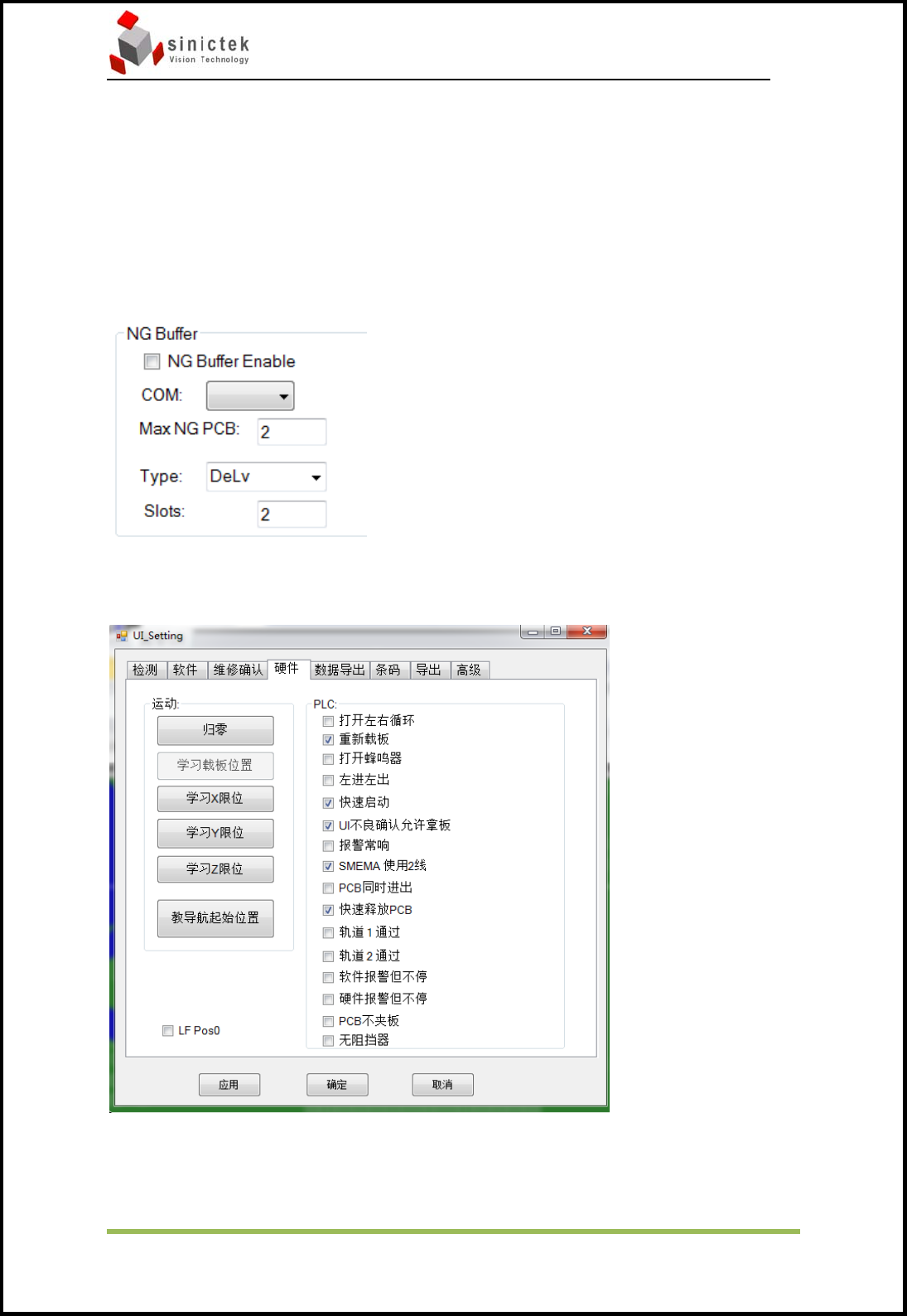

NG Buffer：开启 NG Buffer 功能

5.4.4 硬件

3D‐SPI 操作手册 思泰克光电科技有限公司

 

74/82CopyrightbySinic‐TekVisionTech nologyCo.,Ltd.

  



打开左右循环：启用后重复进出板测试。

重新载板：当板子在测试过程中停止，再次测试时会重新从进板位开始测试。

UI 不良确认允许拿板：打勾时不良板在停板位，如手动取出板子，机台不会报

警。反之则不会报警。

报警常响：启用后蜂鸣器会一直响，不启用则会响几秒后结束

SEMEMA 使用 2 根线：当与前站通讯只用 2 根线时则需要启用，如果是 4 根线则

不需要启用。

PCB 同时进出：启用后 PCB 在出板的同时就开始进板

快速释放 PCB：测试完板子后，快速放板。

轨道 1 或者 2 通过：双轨设备，选择某一轨是 BYPASS 模式。

软件或者硬件报警但不停：双轨设备，当一轨的软件或者硬件报警时，另一轨不

停止测试。

PCB 不夹板：PCB 不夹板直接测试。

无阻挡器：机台不使用硬件 Stopper 直接测试。
