 3D ‐ SPI 操作手册   思泰克光电科技有限公司    76  /  82  Cop yright  by  Sinic ‐ Te k  Vi s i o n  Te c h n o l o g y  Co.,  Ltd .       只有板级数据：数据导出只有整板数据，没有单个 PAD…

3D‐SPI 操作手册 思泰克光电科技有限公司

 

75/82CopyrightbySinic‐TekVisionTechno logy Co.,Ltd.

  



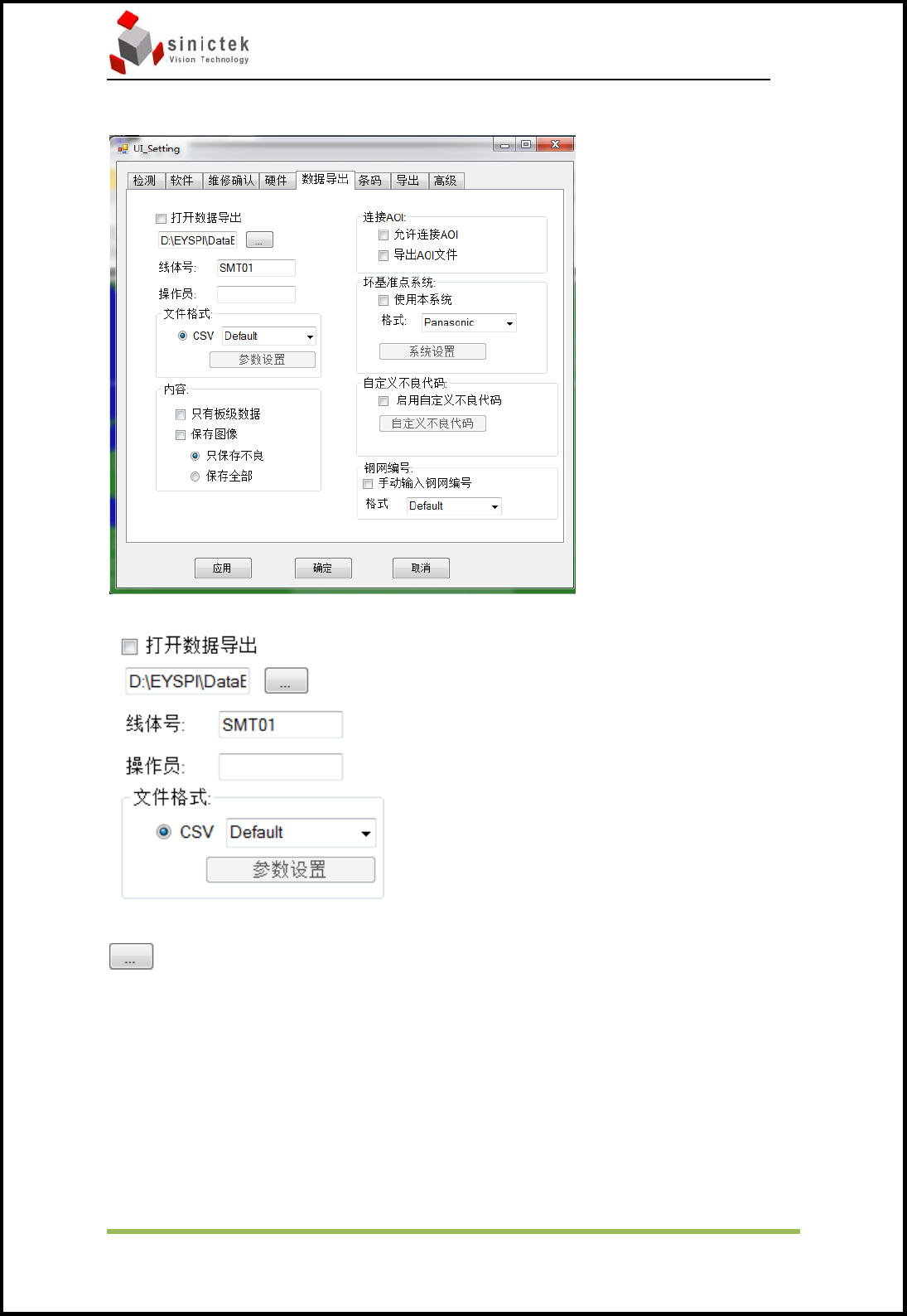

5.4.5 数据导出

打开数据导出：启用数据导出功能。

 ：打开后可以选择导出文件的路径

线体号：机台所在的线别

操作员：显示操作员

文件格式：不同工厂选择相应的数据格式。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

76/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



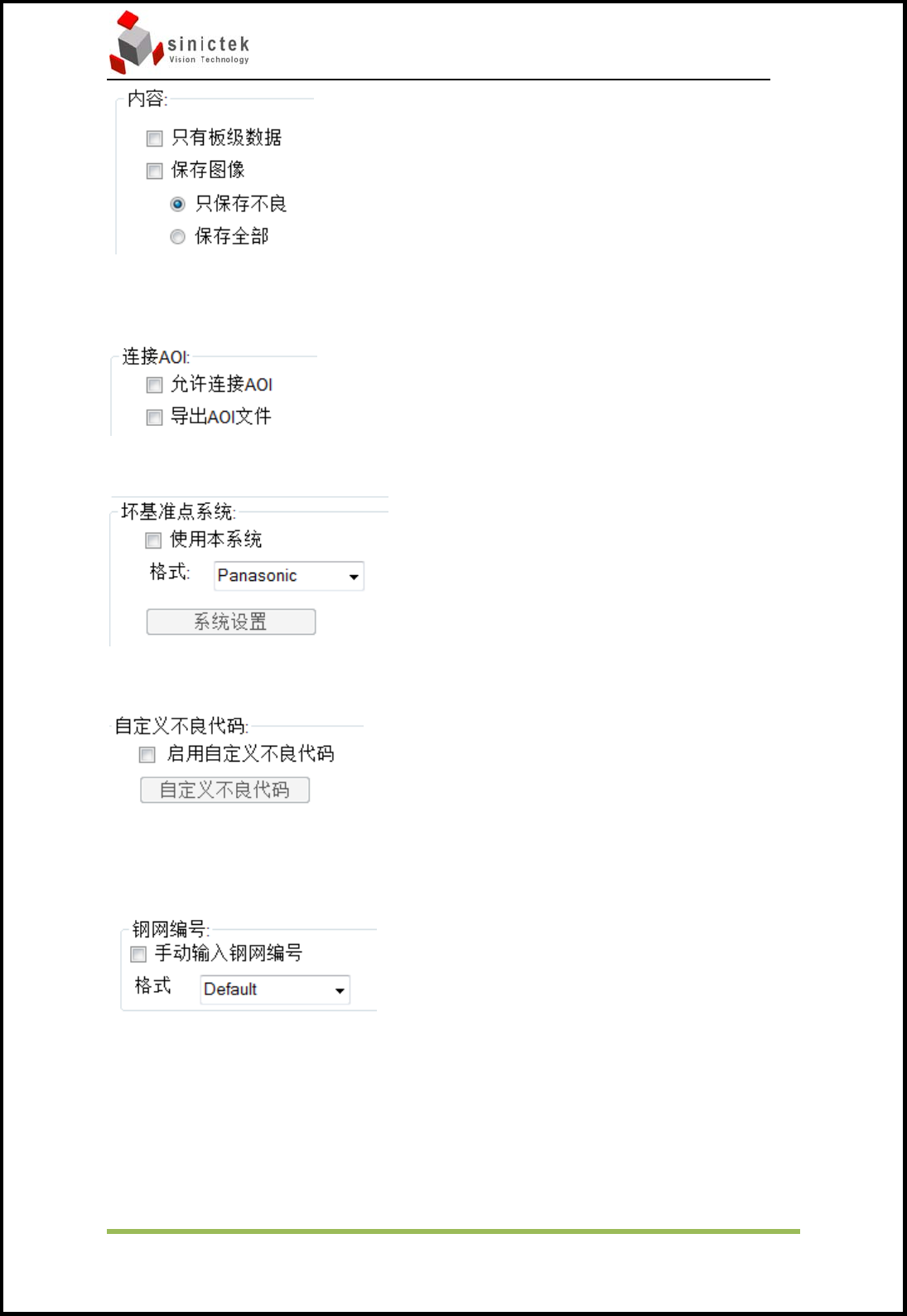

只有板级数据：数据导出只有整板数据，没有单个 PAD 的数据

保存图像：是否保存图像

连接 AOI：配合 link to AOI 软件实现三点照何功能。

坏基准点系统：启用后可以输出坏基准点的文件给相应的贴片机。

自定义不良代码：启用后在数据导出的文件中可以用自定义的不良的代码来代替

原有的不良类型。

钢网编号：数据导出时可以输出对应钢网的编号。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

77/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



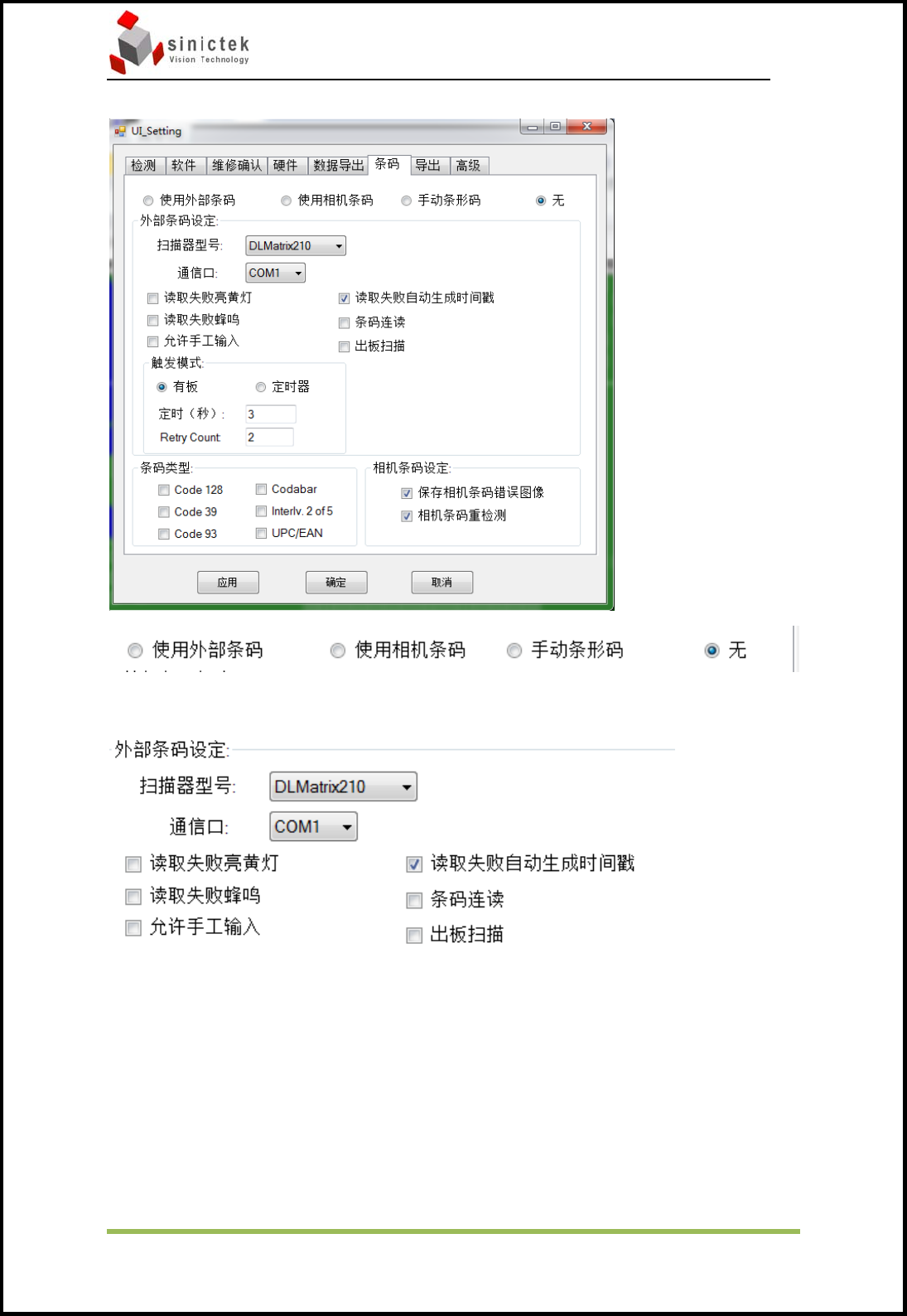

5.4.6 条码

条码枪选择：根据使用的条码枪选择对应的选项，不扫条码选择无

外部条码设定：选择外接式条码枪的型号，目前支持 Datalogic 的 Matrix210

Microscan 的 MS3 MS4 ，台湾 Regal ，Infoscan 等型号

通讯口：选择对应的 COM 口

条码连读：开启多个条码读取功能。一个条码枪只能读取一条直线上的多个条码。

出板扫描：测试完出板后才扫描条码。
