3D‐SPI 操作手册 思泰克光电科技有限公司

 

76/82CopyrightbySinic‐Tek VisionTechnolog yCo.,Ltd.

  



只有板级数据：数据导出只有整板数据，没有单个 PAD 的数据

保存图像：是否保存图像

连接 AOI：配合 link to AOI 软件实现三点照何功能。

坏基准点系统：启用后可以输出坏基准点的文件给相应的贴片机。

自定义不良代码：启用后在数据导出的文件中可以用自定义的不良的代码来代替

原有的不良类型。

钢网编号：数据导出时可以输出对应钢网的编号。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

77/82CopyrightbySinic‐TekVisionTechnolog yCo.,Ltd.

  



5.4.6 条码

条码枪选择：根据使用的条码枪选择对应的选项，不扫条码选择无

外部条码设定：选择外接式条码枪的型号，目前支持 Datalogic 的 Matrix210

Microscan 的 MS3 MS4 ，台湾 Regal ，Infoscan 等型号

通讯口：选择对应的 COM 口

条码连读：开启多个条码读取功能。一个条码枪只能读取一条直线上的多个条码。

出板扫描：测试完出板后才扫描条码。

3D‐SPI 操作手册 思泰克光电科技有限公司

 

78/82CopyrightbySinic‐TekVisionTe chnology Co.,Ltd.

  



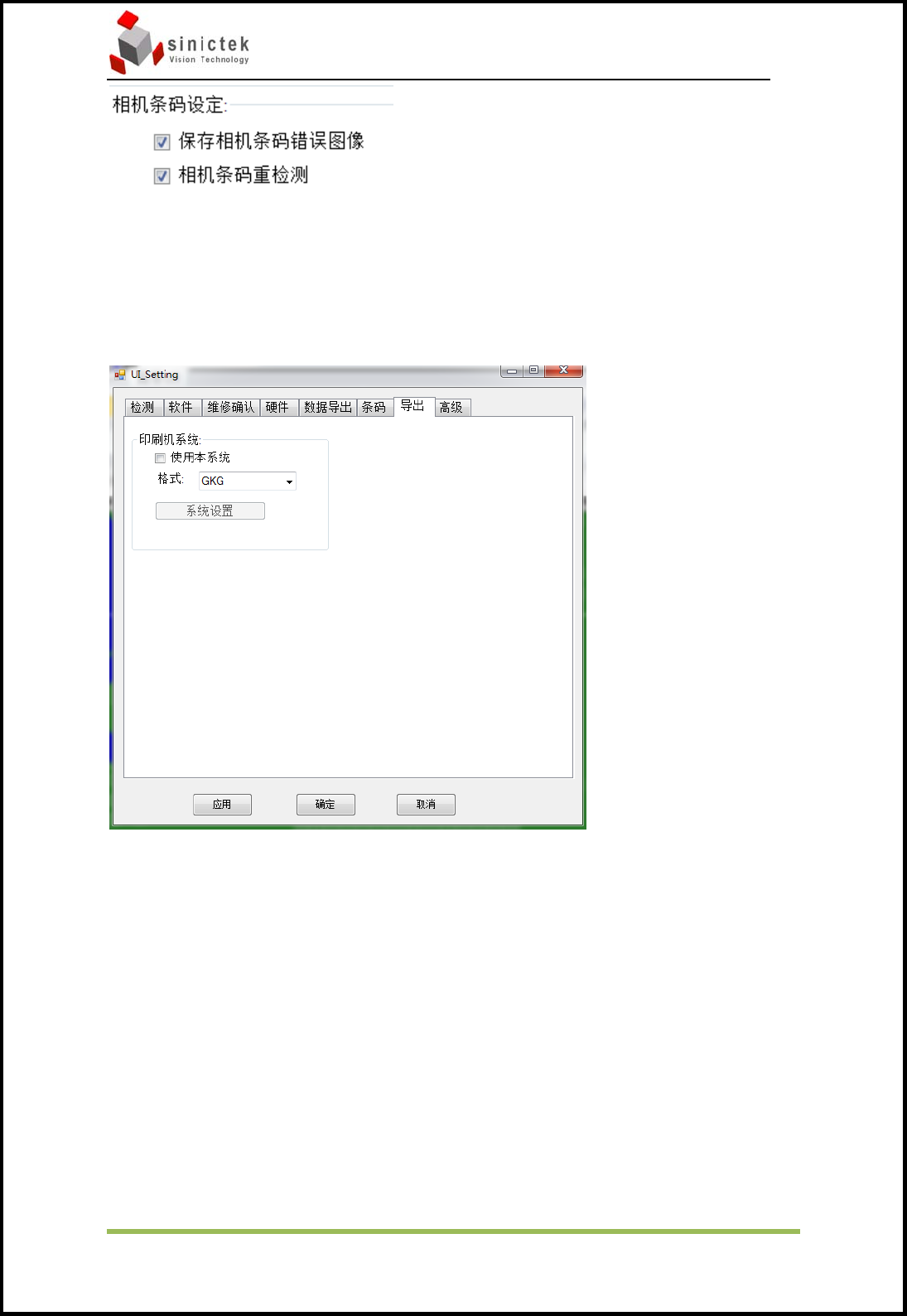

保存相机条码错误图像：当相机条码读取失败时，会把当前条码的图片保存在

debug 文件夹中。

相机条码重检测：当相机条码读取失败时，会再次扫描当前条码。

5.4.7 导出

印刷机系统：启用后，与印刷机连接，可以反馈清洗的指令以及偏移的指令给印

刷机。
