四． JOB 程序制作及检测操作

4.1 Gerber 转换软件 ZYSPI

4.1.1 导入数据

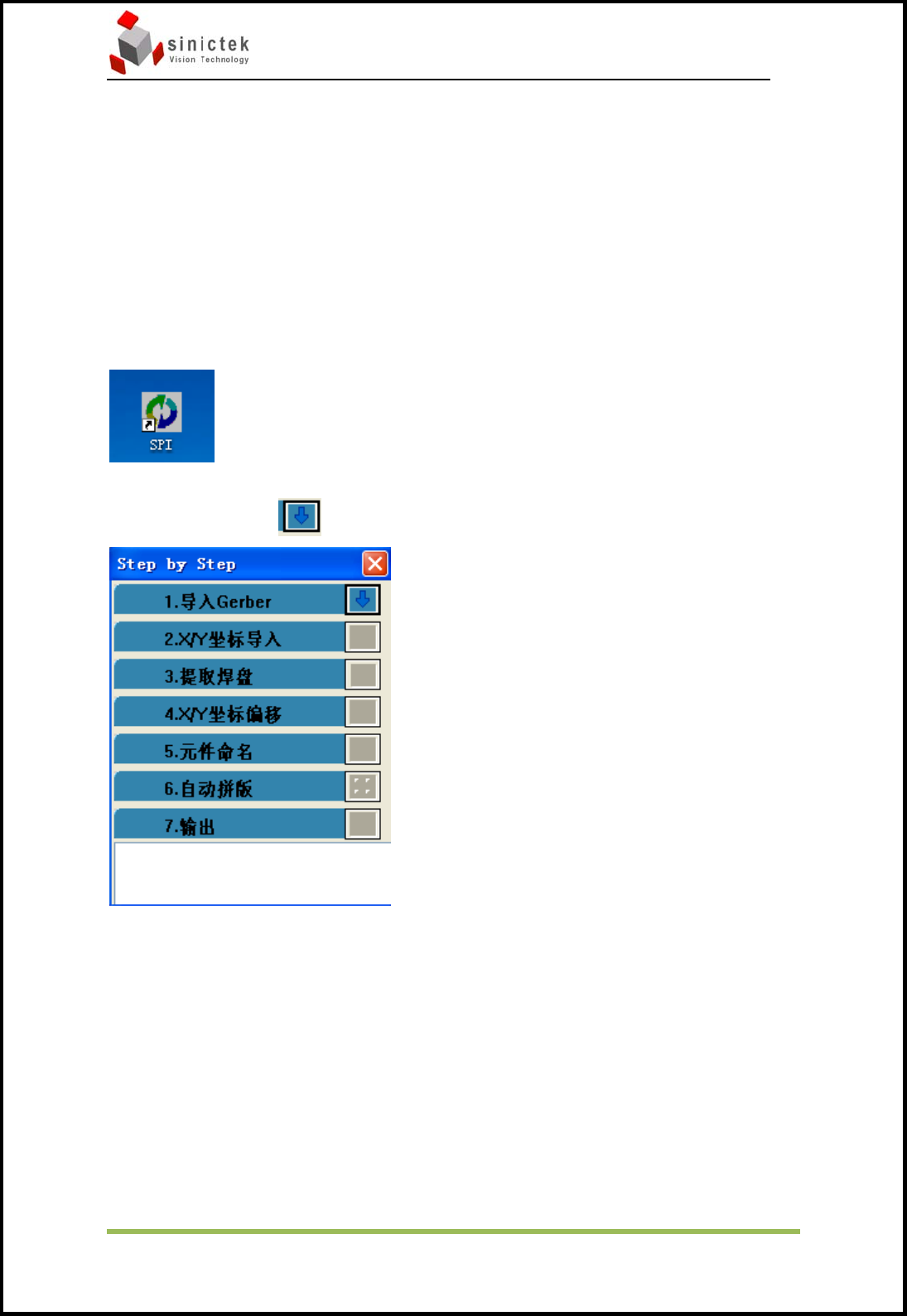

找到桌面上的 SPI 并双击打开

选择导入 gerber 的

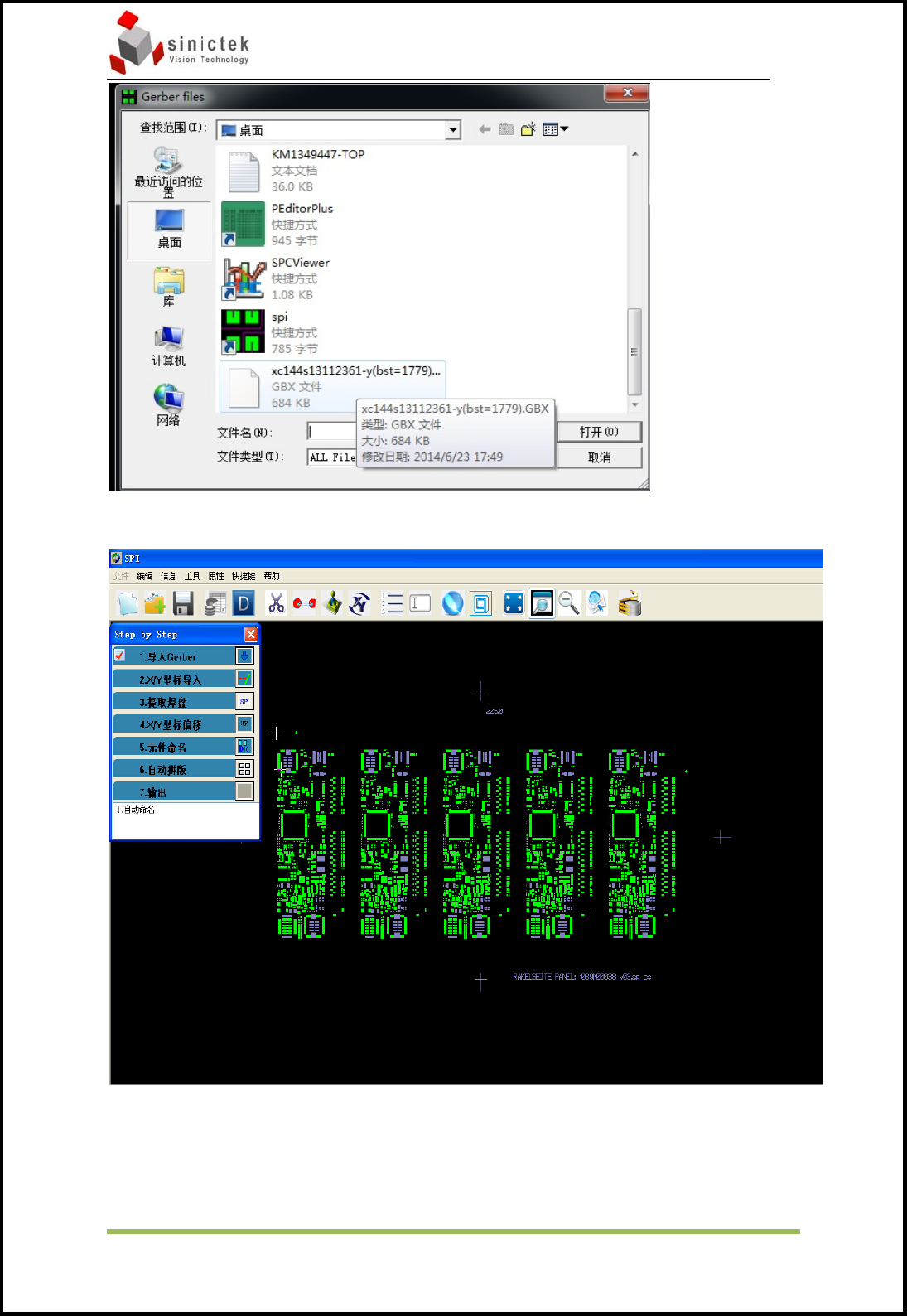

选择需要导入的 Gerber 文件（Gerber 类型为 GBX 或者 GBR 格式）

3D‐SPI 操作手册 思泰克光电科技有限公司

 

8/82CopyrightbySinic‐TekVisionTechnologyCo.,Ltd.

  



打开后图形显示



3D‐SPI 操作手册 思泰克光电科技有限公司

 

9/82CopyrightbySinic‐TekVisionTechnologyCo.,Ltd.

  



4.1.2 删除线



这里选择的方法有三种分别为：

a) 键盘按 W 鼠标会变化为然后框选不需要的焊盘（这里焊盘和线

必须全部被框选住才算选中），使用删除功能删除选中的线和焊盘

b) 键盘按 W+C 鼠标会变化为然后框选不需要的焊盘（这里焊盘和

线只要触碰到就算选中），使用删除功能删除选中的线和焊盘

c) 键盘按 W+O 鼠标会变化为然后框选中全部需要检测的焊盘和

mark 使用删除功能删除选中的线和焊盘

d) 右击鼠标为取消选择

放大或者缩小图像：通过鼠标的滚轮可以放大和缩小图像

移动画面：鼠标右击某个点然后放大或者缩小一下图像会以右击的点为中心

选中多余的线和焊盘后如下图：
