ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 70 - 2）CTA 到插件头行程调整。 （1）打开操作界面的“诊断”选项。 （2） 选择引脚直径在 0.36mm-0.5mm 之间的元件， 并将元件卡在弯形三叉推料器前面的那个 链夹上。 （3）将千分表的表头与插件头主爪的背面相接触，并轻轻的施加压力给表头，使表的读数 在 0.25mm-0.8mm 范围内变化，再将表…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 69 -

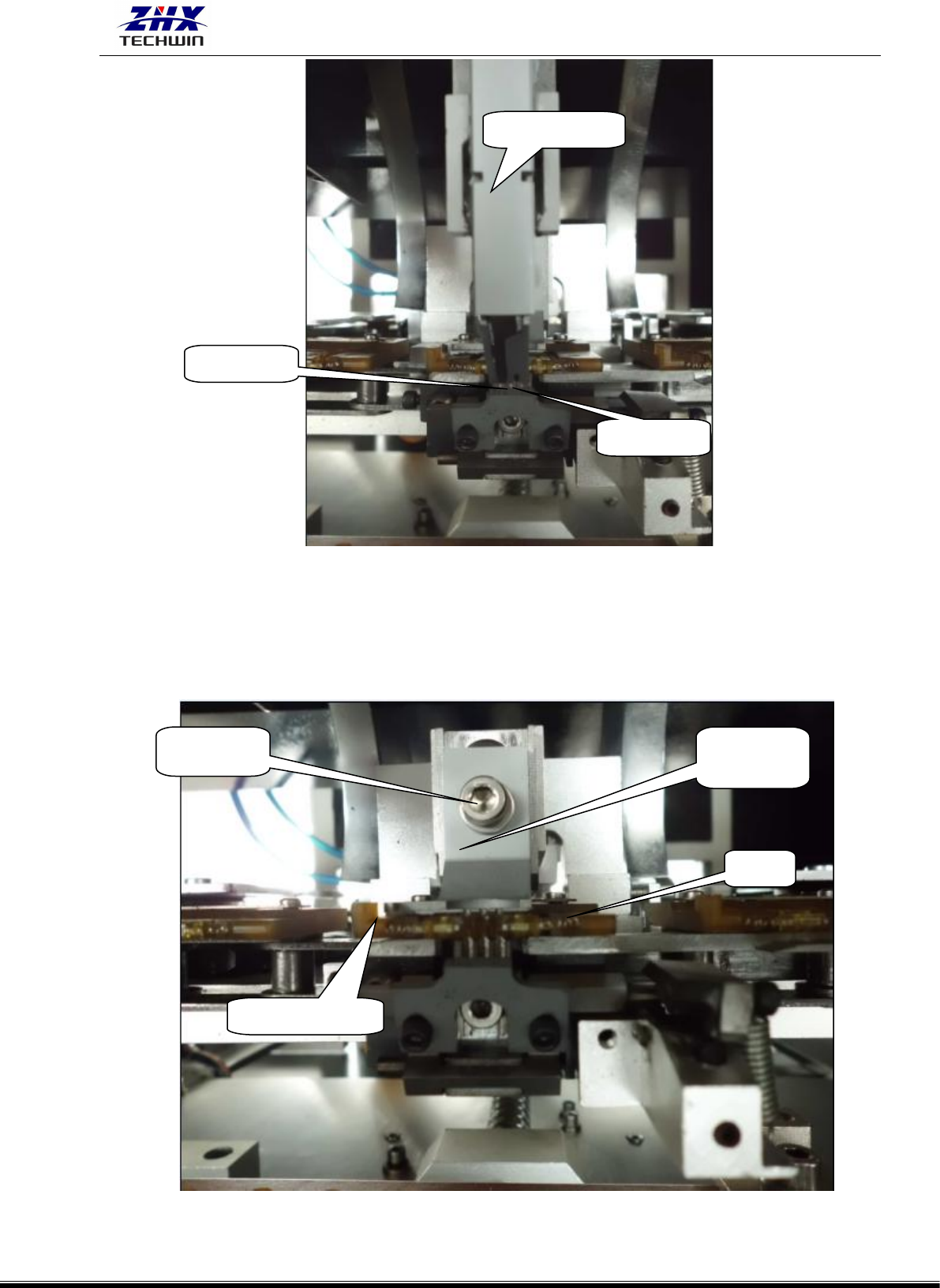

3、CTA 调整。
1）弯形三叉推料器（LS1D-04034）的调整。调整合适的标准是：弯形三叉推料器下底面与链夹
之间的间隙在 0.15mm-0.25mm 之间。松开弯形三叉推料上的固定螺丝，上下调动弯形三叉推料
器，达到上述标准，然后锁紧固定螺丝。
插件头主爪
送料槽片
0.5—1mm
弯 形三叉
推料器
链夹
固紧螺丝
0.15-0.25mm
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 70 -

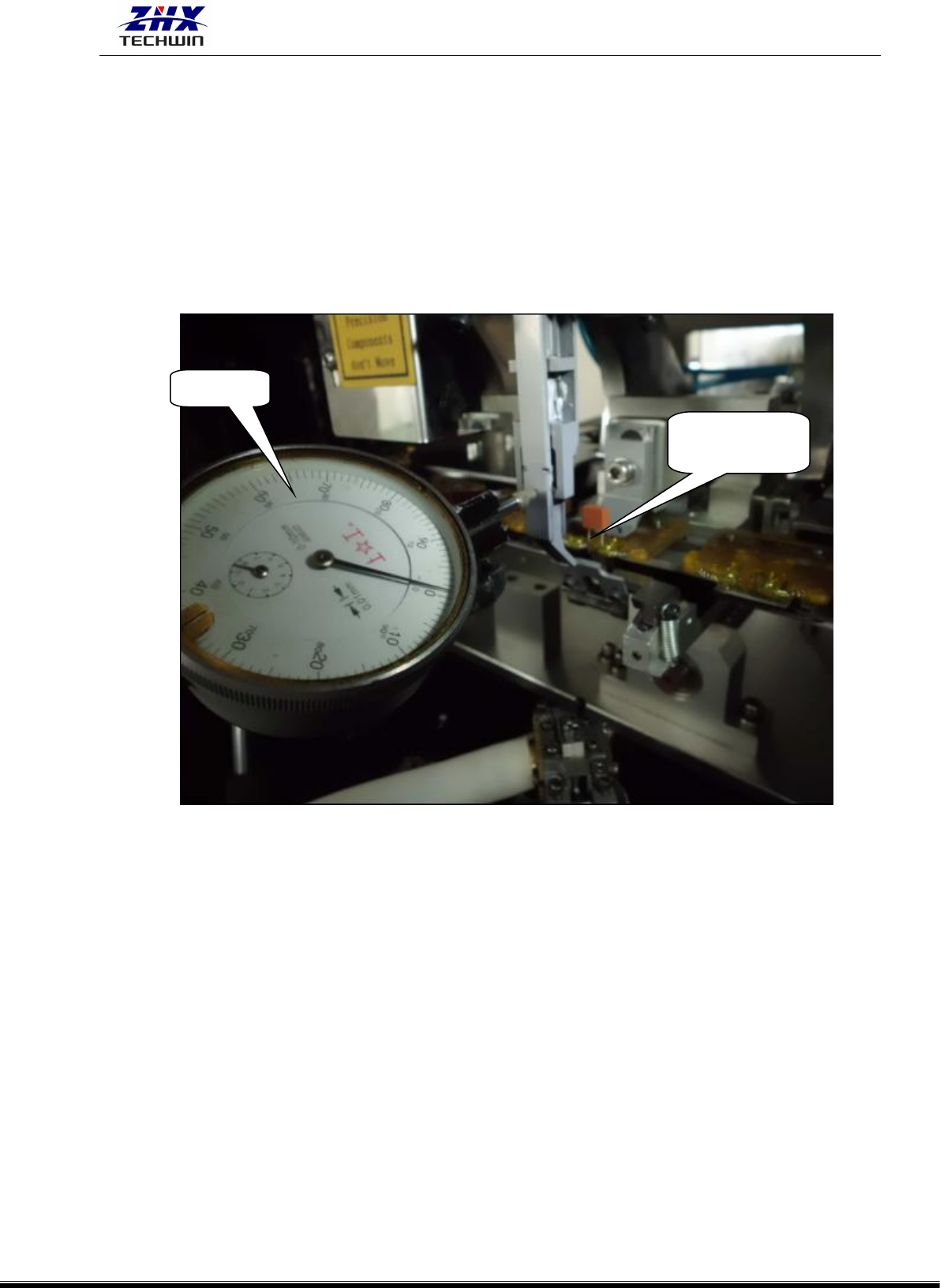

2）CTA 到插件头行程调整。
（1）打开操作界面的“诊断”选项。
（2）选择引脚直径在 0.36mm-0.5mm 之间的元件，并将元件卡在弯形三叉推料器前面的那个
链夹上。
（3）将千分表的表头与插件头主爪的背面相接触，并轻轻的施加压力给表头，使表的读数
在 0.25mm-0.8mm 范围内变化，再将表的指针归零。
（4）用“诊断”之“通用输出信号”里的“送料”打出 CTA，调整 CTA 行程的控制螺丝，
使千分表的指针在 0.025mm-0.05mm 之间偏转即可。然后固定行程控制螺丝，退出“诊断”。
3）气缸回程的调整。
CTA 回程调节合适的标准是：送料槽片（LS1D-04032）与链条护块（LS1D-04022、LS1D-04023）
之间的间隙为 0.52mm。可通过调整 CTA 气缸的光轴与活动接头的伸展长度获得。其目的主要是
保证送料槽片与链条护块之间不会碰撞，以免损坏弯钩。
直径 0.5mm 的
元件
千分表
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 71 -

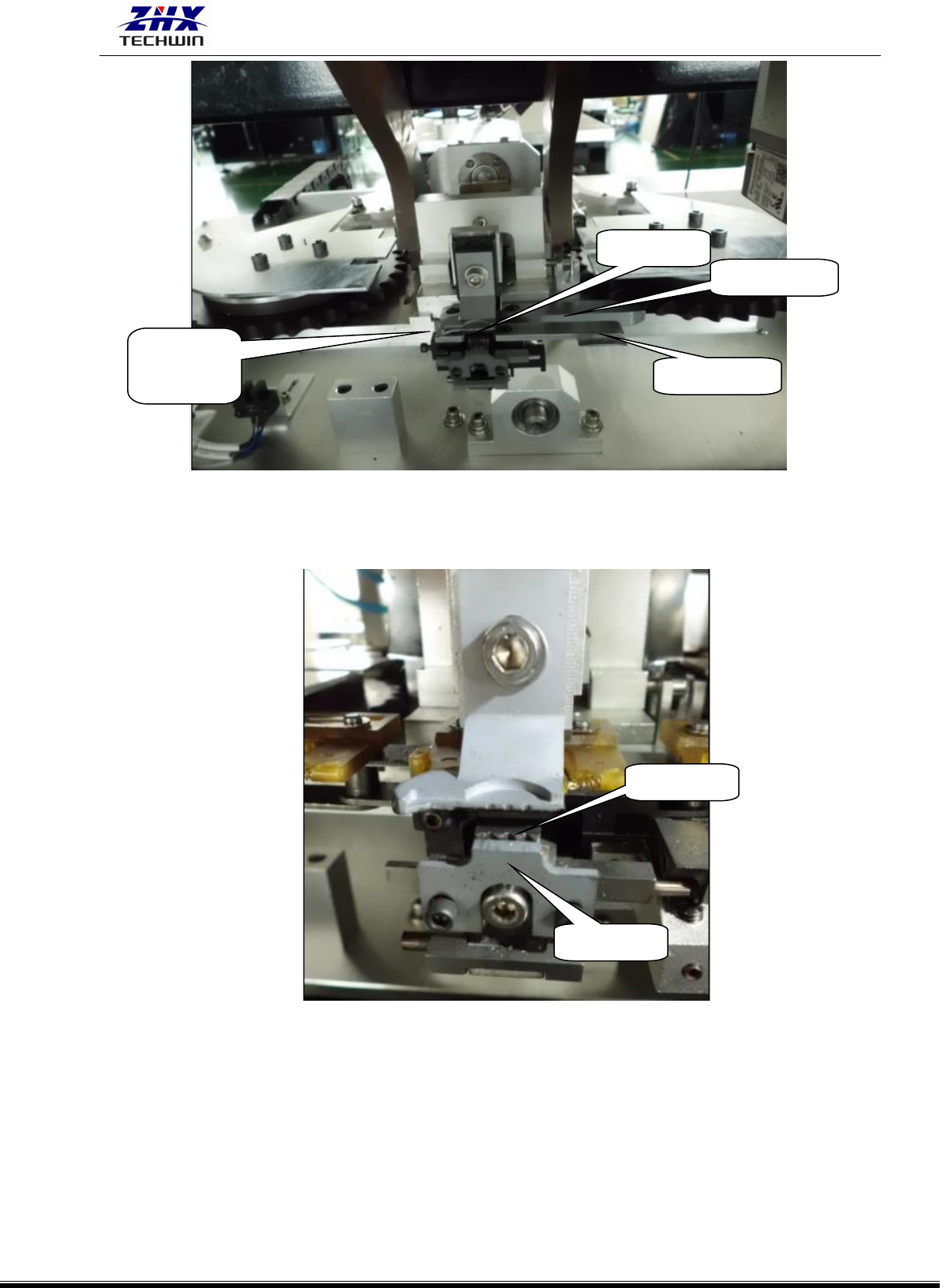

4）CTA 送料槽片（LS1D-04032）与夹料片（LS1D-04031）的高度调整。
在调节此部分时先给 CTA 气缸通气，利用“诊断”，让 CTA 推出，调整夹料片（LS1D-04031）
的高度与送料槽片一致。如果其高度调整不好，在工作中常出现的故障现象就是掉料。
5）CTA 夹料的调整。
（1）使机器处于待机状态，但要关掉气源。
（2）将标准元件装到料夹上。
（3）用手慢慢拉出 CTA,看 CTA 送料槽片（LS1D-04032）、夹料片（LS1D-04031）和弯形三叉
推料器是否同时碰到标准元件的引脚。否则，调整主接触螺丝，使之三个配件同时碰到标准件，
然后锁紧螺丝。这样，CTA 夹料部分调整就已完成了。
链条护块 1
送料槽片
间 隙
0.52mm
送料槽片
夹料片
链条护块 2
