ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 8 -
1、操作前的安全检查
请必须注意:在机器为新安装或长期闲置状态时，给机器通电和通气以及操作前，一定要
认真做好下列安全检查：
1) 检查电源供给是否为指定的额定电压。
2) 检查主要电源是否接到机器上，保险是否完好，分支断路器是否合上。
3) 设备是否规范的接地。
4) 确定无无关的物件留在电控箱内和机器的可动部位上。
5) 传送带、同步带是否在运输中脱落。
6) 检查丝杆、滑轨、插件轴等重负荷、高速运转的机构是否连接良好。
7) 用手推拉 X、Y、H、P、C、RB、RH 机构，看是否活动顺畅。
8) 检查各分配头是否退回在安全位置。
9) 检查极限检测和限位机构是否脱位。
10) 检查应急开关是否压下，检查总气源、电源开关是否处于 OFF 状态。
11) 检查电脑、电控箱、主副机间的各接线插头和气管是否插接良好。
12） 检查 UPS 是否储存有足够电能，否则要先为其充上至少四个小时的电。
2、 操作界面说明，分以下四个区。

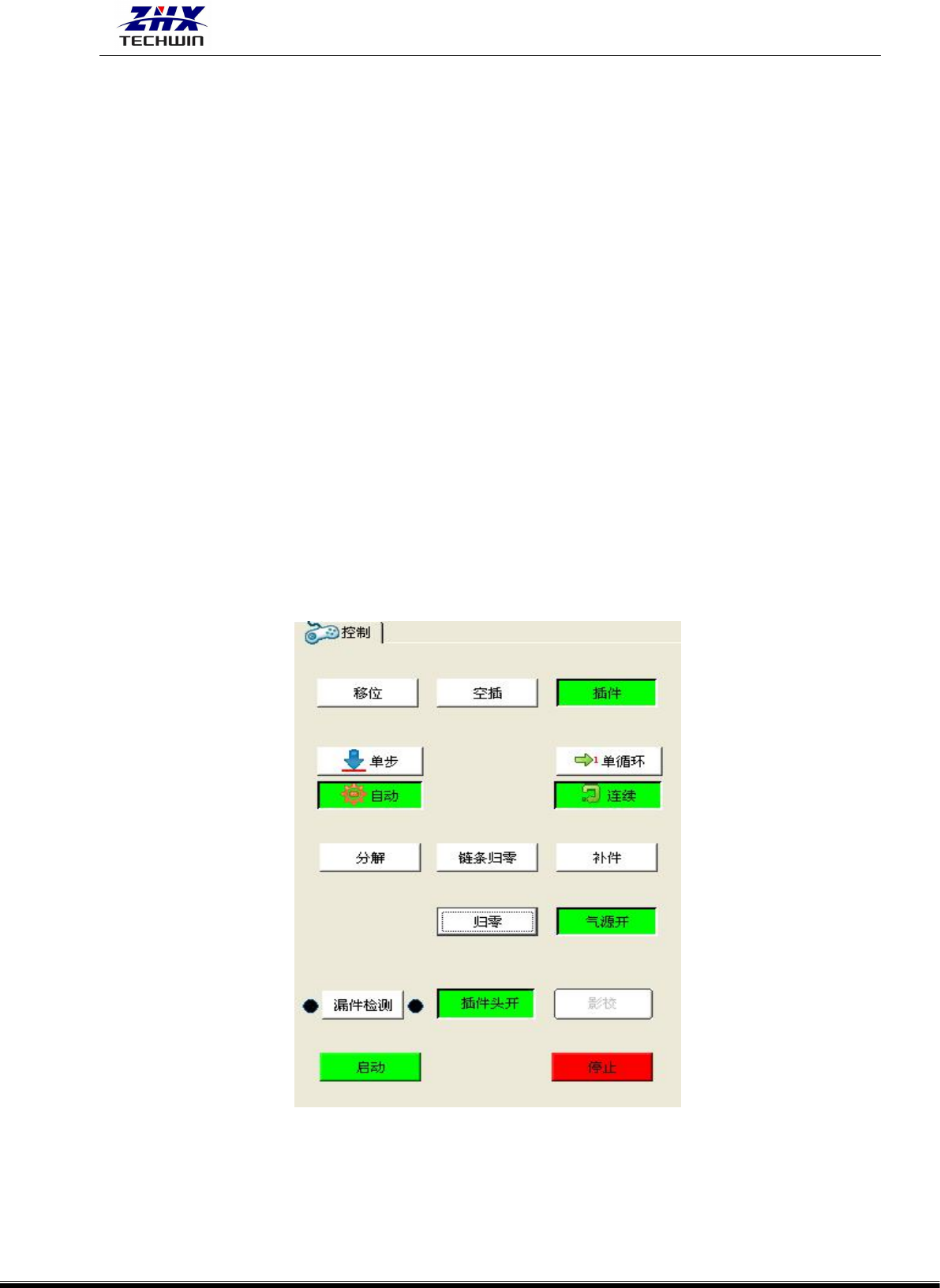

1）控制面板区：这个区是对机器的运行和生产进行操作控制的（如上图）：
控制面板区按钮解释：
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 9 -
移位： 按程序顺序只移动工作台空跑，不送料也不插件。
空插： 按程序顺序移动工作台空插，CTA 送料，链条不动。
插件： 按程序顺序链条送料插件。
单步： “启动”键除外，要执行所有按键功能或要打开文件必须先单击它将其选中。
自动： 按程序先后连续完成动作。
单循环： 是移位或空转或插完一块后自动停下来，直到再（启动）移位或空转或插件的
过程为一个单循环。
连续： 是移位或空插或插完一块后连续执行动作，直到完成生产数量。
归零： 把工作台和转台归位到起始零位。是首次移位和插件前的必须的动作。
分解： 把插件动作分解成几个步骤来执行。
链条归零： 当链条不在零位时点击之可以驱动链条回到零位。
补件： 当插件检测检测出来有漏件时，补一个元件上 PCB 上点击之可以自动完剪脚并
把元件固定在 PCB 上，然后可以按照运行的程序继续执行插件动作。
头部开关： 是插件头伺服使能开关。
启动： 让机器开始执行相关动作。亦发出“开始”的指令。
停止： 是让当前所有动作停下来。
校正： 对整个程序中的每一行都进行视觉校正。
插件检测： 单击之，方框内的绿灯亮 ，表示执行插件检测；再点之，方框内不亮灯 ，
表示不执行插件检测。方框两边的圆点绿色为正常插件，红色为漏件。
2） 视频属性区：此区是显示照相机拍摄到的 PCB 的图像的区域。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 10 -
3）运行信息区：此区显示当前的生产信息。
第一行是系统信息提示栏。如“设备回归原点成功！”等。
实时速度： 用来显示机器实际插件的速度。
元件总数量： 显示的是运行的程序的“点”数。
PCB 板目标数量： 也就是生产中要插件的 PCB 板的数量。达到数量值后会自动停下来。常态
时自动设定为 1 块。单击它会弹出对话框“你要设定目标数量吗”？只要
直接输入新的目标数量值点击“是”即可。否则点击“否”，会返回前一
界面。
已完成数量 ： 每插完一块板会自动累加生产记录。单击它会弹出对话框“你要清零吗？”，
点击“是”，数量会变为 0，否则点击“否”，会返回前一界面。
4）程序编辑区(如图)：此区是用来新建或修改坐标程序。进入程序编辑区要先在控制面板区
点击 单步，再点击程序编辑区的 “编辑 ”按钮。
