ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 19 -

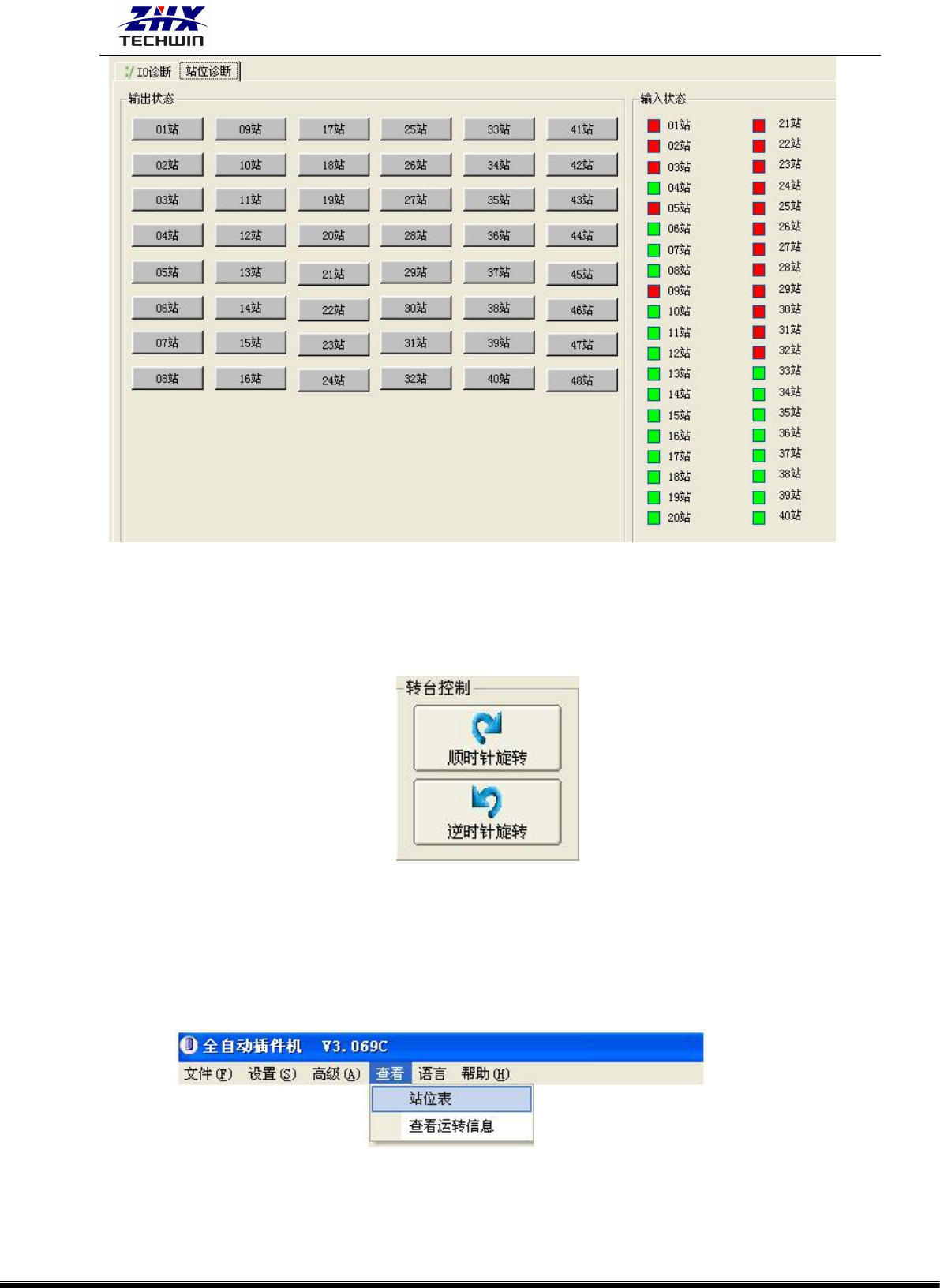

点击输出状态的站数就会启动机器上对应的分配头，
输入状态 在所对应的站位拉动检测感应，输入信号会高频与低频间变化。
(5) 转台：
顺时针旋转 按此键一次，转台即会顺时针旋转 90 度。
逆时针旋转 按此键一次，转台即会逆时针旋转 90 度。
返回 按此键，可退出诊断，返回上一级操作系统界面。
4)查看
单步 + 查看 弹出运转信息表和站位表

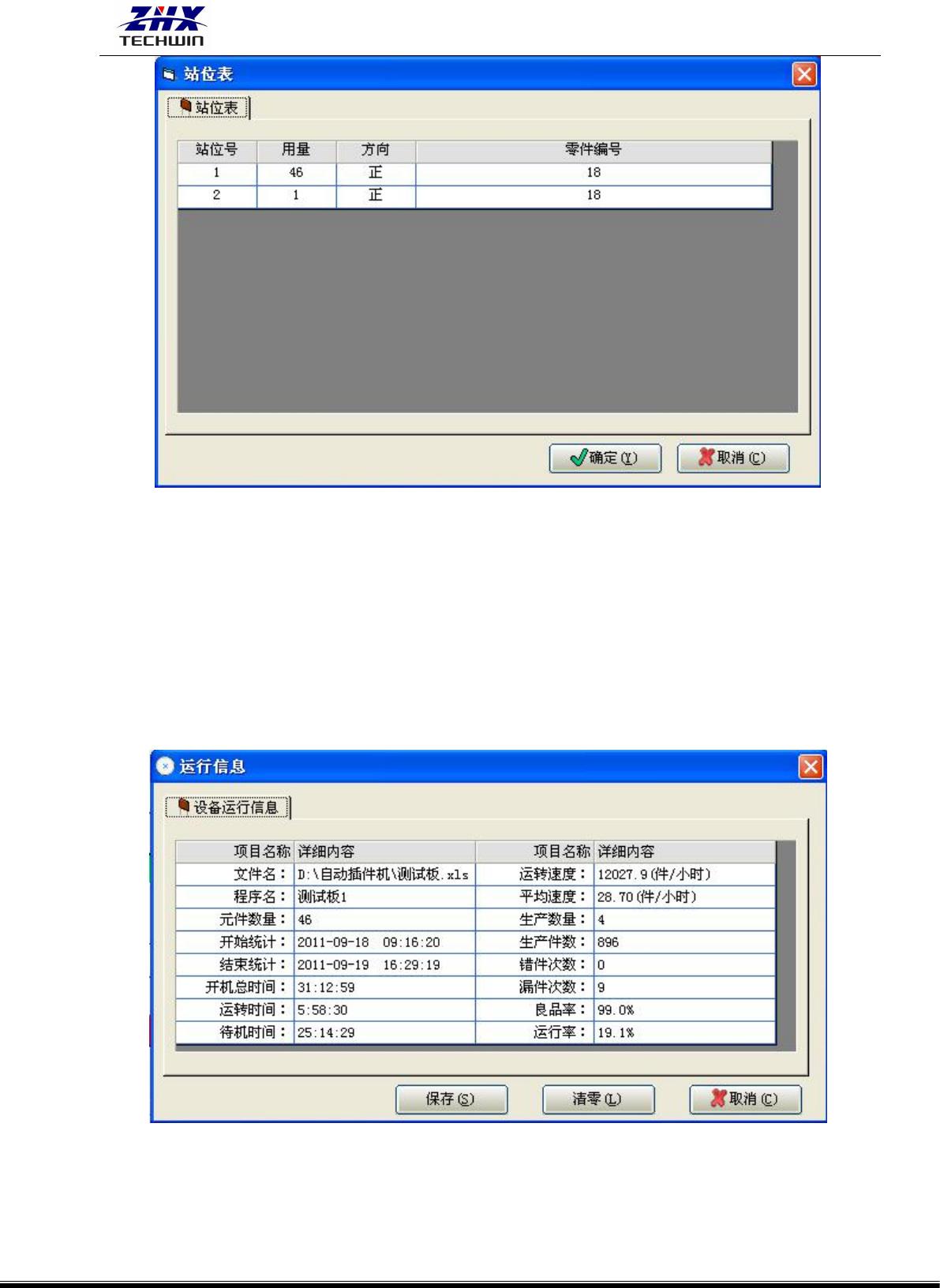

站位表（如图）显示当前运行的分配头信息，包括物料的极性、规格、用量、站数。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 20 -
修改站位，单击站位号列中的站号，就可以修改。注：如果是在生产时，更换站位，只能后面
的站位修改到前面的站位去，反之程序将会出错。
运转信息 （ 如图）显示当前运行的信息，包括文件名称、程序名称、件数、统计开始、统计
结束、开机总时间、运转时间等等一系列的设备的运转信息。
生产信息：包括产量、待机时间、插件时间等信息，可将它保存，自动保存到 D 盘的“统计记
录”文件夹里的“统计计录”文件夹里，按时间命名存档，点文件下拉菜单退出生产菜单时也
会自动在这里存档。
注意：保存： 按保存键则保存在 D 盘的统计启计录里；
清零： 按清零键则所有运转信息都为 0；
取消： 取消上一部操作，退出运行信息栏。
5)语言：
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 21 -

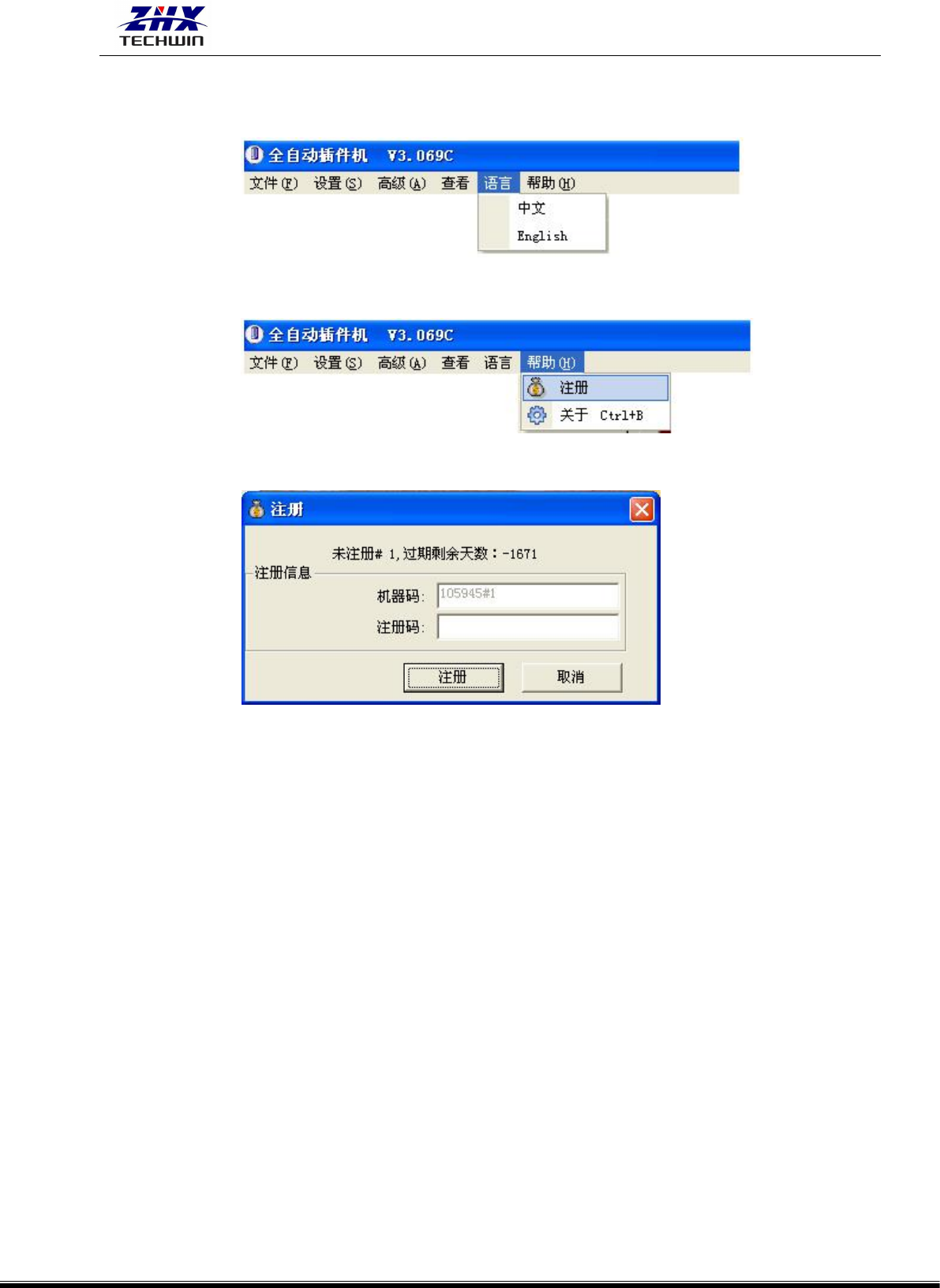

单步 + 语言 弹出中文，English
中文： 自动插件机操作为全中文
English： 自动插件机操作为全英文
6)帮助：
单步 + 帮助 弹出注册，关于
注册：自动插件机到期系统会提示注册信息，（如有快过期的设备，请把机器码记入与中禾
旭联系）
4、 操作步骤。
１)、机器通电 将主机架左侧的主电源断路开关拨上。
２)、机器通气 按下外壳上的“气源”按键，使底座、头部、送料在通气状态。
３)、打开电脑 按下电脑的开机键。
４)、打开急停开关 把外壳上的急停开关顺时针旋起。（旋钮弹起。）
5)、进行诊断 看信号状态是否正常，检查动作的有、无，判断机器的控制部分是否正常。
见第三章操作，操作界面上各功能＂键＂介绍的“诊断”部分。
6)、编程 见第三章 操作，操作界面上各功能＂键＂介绍的 “程序编辑” 部分；以及第四
章 程序编辑。
7)、调入程序 单击界面“文件”，单击“打开”，再单击要执行的程序名；设置“目标数
量”。
8)、先后操作“影校、空转”“影校”见第三章操作界面上各功能＂键＂介绍的 “程序编辑”
部分。执行此操作是为了检查程序内的坐标是否准确，也是检查 X\Y 工作台是否在安全范围内
移动，否则，在执行“空转”时会损坏设备。“空转”见第三章操作界面上各功能＂键＂介绍
的“空转”部分。执行此操作是为了检查插件轴是否动作正常，同时也是让各工作机构“热身”。
9)、上料 按照站位表和程序的要求在副机的分配头上装好编带料。
10)、插件
(1) 先执行 “单步+插件 ” 检查元件插入的效果。如果插入效果不好，请参见第五章调整、
