ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 29 - 10 LS2D-07006 导杆固定座 1 个 11 LS2D-07007 导杆 1 个 12 LS2D-07005 轴承座 1 个 13 LS2D-07009 齿条 1 个 14 LS1D-07009 轴承盖 1 个 15 LS2D-07010 螺母 2 个 16 LS1D-07019 支撑柱 4 个 17…

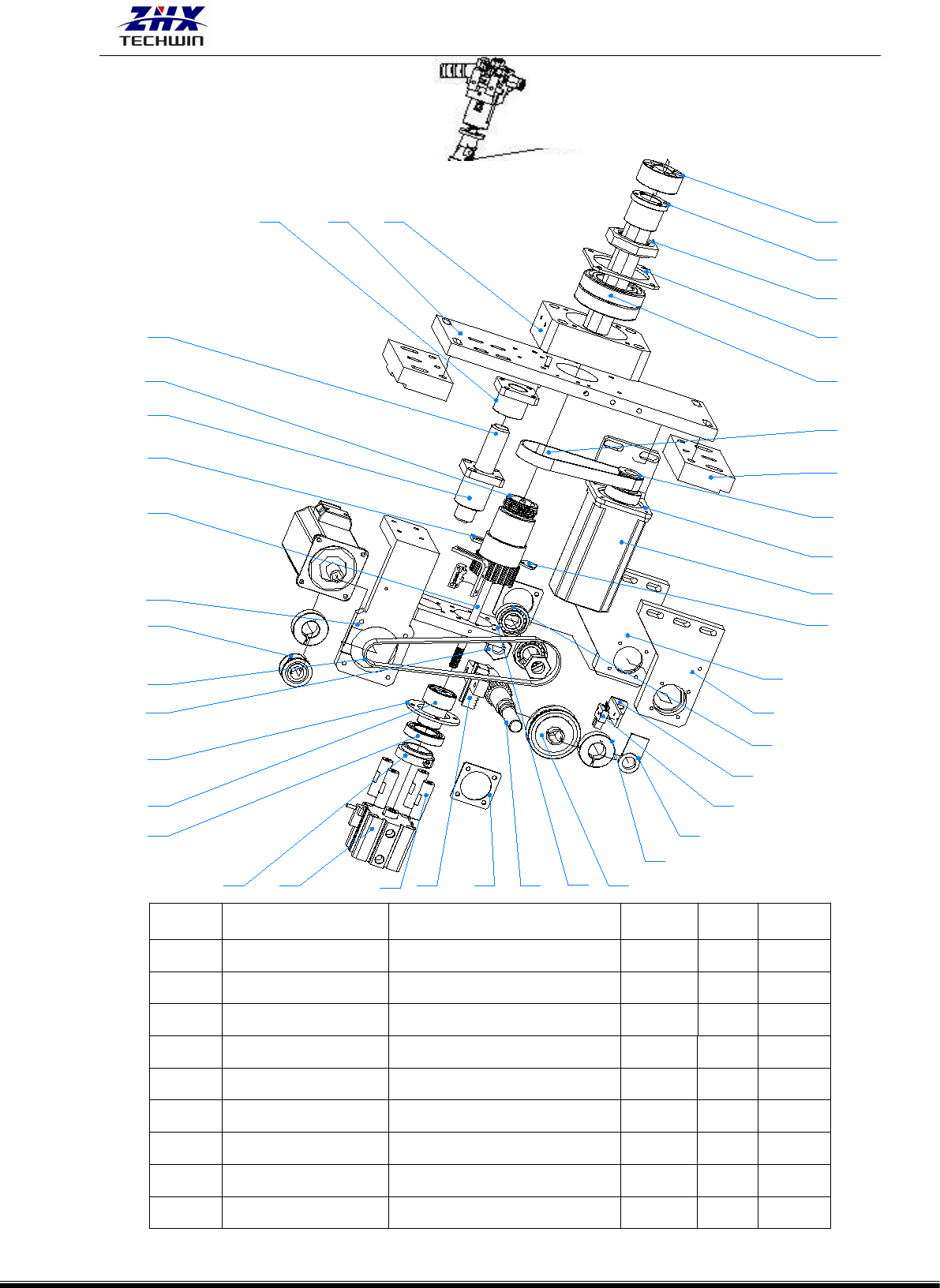

ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 28 -
序号
名称
零件编号
用量
单位
备注
1
LS2D-07004
底座底板
1
个
2
LS2D-07018
轴承座
1
个
3
LS2D-07017
垫块
2
个
4
LS2D-07011
轴承盖
2
个
5
LS1D-07004
轴承盖
1
个
6
LS2D-07001
马达座
1
个
7
LS2D-07002
轴承座
1
个
8
LS2D-07003
轴承座
1
条
9
LS2D-07008
齿轮轴
1
个
1 2
40
5
20
19
23
37
3
32
34
31
17
7
8
28
24
30
33
27
9413
21
16
38
35
22
14
36
26
15
6
12
41
25
18
39
11
10
29
剪脚头 LS1D-07015
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 29 -
10
LS2D-07006
导杆固定座
1
个
11
LS2D-07007
导杆
1
个
12
LS2D-07005
轴承座
1
个
13
LS2D-07009
齿条
1
个
14
LS1D-07009
轴承盖
1
个
15
LS2D-07010
螺母
2
个
16
LS1D-07019
支撑柱
4
个
17
LS1D-07016
顶杆
1
个
18
LS1D-07002
主杆同步轮
1
个
19
LS1D-07001
底坐主杆
1
个
20
LS1D-07008
螺母 M36*2
1
个
21
LS1D-07006
连接轴
1
个
22
LS1D-07007
底座抱箍
1
个
23
LS1D-07013
转接块
1
个
24
LS2D-07012
零位开关片
1
个
25
LS2D-07013
RB 感应座
2
个
26
LS2D-07014
同步轮
1
个
27
LS2D-07015
同步轮
1
个
28
LS2D-07016
感应器座
1
个
29
LS2D-07019
主杆感应片
1
个
30
LWGY-00016
XY 轴马达同步轮抱箍
3
个
31
LS1D-07020
马达座
1
个
32
LS1D-07018
转角同步轮
1
个
33
DZ-02014
光电开关 EE-SX670
3
个
34
DZ-03002
伺服马达 400W
MHMD042G1U
2
个
35
QD-10255
气缸 CDQ2B40-10DCZ-A73
1
个
36
WJ-12218
同步带 170XL-13
1
条
37
WJ-12206
同步带 124XL-13
1
条
38
WJ-12117
轴承 61905
1
个
39
WJ-12311
轴承 LMK20
1
个
40
WJ-12135
轴承 6008
2
个
41
WJ-12147
轴承 6003
2
个
4、 头部保养。
1) 头部关键部分的拆除。先松开
○
43
○
54
H 轴承上的四个螺丝，把
○
43
○
54
H 轴承座拿下来，把插
件头整体拆开，把
○
53
固定块顺着滑杆向上取出头部关键部分。在拿下来的过程中要小心。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 30 -
2) 头部关键部分的保养。
(1)先给齿轮轴、齿条、P 轴传动齿轮、P 轴传动主动齿轮和滑块里的玻珠，滑杆均匀涂上一层
美孚高级润滑脂，减少它们之间的磨损。
(2）手握住丝杆固定座往上拉（确定插件头已经被拆除），把压料丝杆拉出来，用不含纤维的
干净的布擦干净，再均匀涂上本公司配备的雪油（不必涂太多）。
(3）手握旋转固定座，把插件头主杆拉出来，用不含纤维的干净的布擦干净，再均匀涂上本公
司配备的雪油（不必涂太多）
(4）松开 CR10-1 座子上的螺丝，把轴承 R10 拿出来，用不含纤维的干净的布擦干净，再均匀
涂上本公司配备的雪油。
(5）检查插件头主杆有没磨损，磨损更换。
3）头部关键部分的安装。
把保养好的头部关键部分按照刚才拆除的反顺序把它安装到机器上，检查螺丝有没有松动。
头部清单
