ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 32 - 45 DZ-03085 2000W 伺服马达 1 个 46 LS1D-11002 头部转角检测片 1 个 47 DZ-02014 光电开关 5 个 48 WJ-12304 170 直线导轨 1 个 50 LS1D-06006 H 轴齿条 1 1 个 51 LS1D-06028 M30*1.5 螺母 1 个 5…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 31 -
序号
编 号
名 称
数量
单位
备注
1
L2015-06012
连杆 1
1
个
2
L2015-06013
压料杆接头
1
个
3
L2015-06015
连杆 2
1
个
4
L2015-06016
连杆 3
1
个
5
L2015-06017
连杆 4
1
个
6
L2015-06019
销轴
4
个
7
L2015-06030
压料杆缓冲片
2
个
8
L2015-06032
抱箍
1
个
9
L2015-06040
头部支架
1
个
10
L2015-06041
马达固定座
1
个
11
L2015-06042
H 轴承座
2
个
12
L2015-06043
头部铝板 1
1
个
13
L2015-06044
头部铝板 2
1
个
14
L2015-06045
头部铝板 3
1
个
15
L2015-06046
H 轴马达座
1
个
16
L2015-06047
头部连接块 1
1
个
17
L2015-06048
推杆
1
个
18
L2015-06049
头部连接块 2
1
个
19
L2015-06050
极限感应固定块 1
1
个
20
L2015-06051
极限感应固定块 2
1
个
21
L2015-06052
极限感应固定块 3
1
个
22
L2015-06054
头部轴承座
1
个
23
L2015-06055
头部连接块 3
1
个
24
L2015-06056
头部检测头
2
个
25
L2015-06057
联轴器大外罩 2
1
个
26
L2015-06058
联轴器大外罩 1
1
个
27
L2015-06059
头部挡块 2
1
个
28
L2015-06060
头部挡块 1
1
个
29
L2015-01002
机架方管
1
个
30
LS1D-06026
头部转角马达座
1
个
31
LS1D-06015
转角同步轮
1
个
32
LWGY-00016
XY 轴马达同步轮抱箍
1
个
33
WJ-12113
轴承
2
个
34
LS1D-06029
轴承盖子 3
1
个
35
LS1D-06009
转角度同步轮
1
个
36
LS1D-06013
M35 螺母
1
个
37
LS1D-06056
主杆弹簧
1
个
38
LS1D-06004
插件头主杆
1
个
39
LS1D-06002
轴承盖子 2
2
个
40
WJ-12116
轴承
2
个
41
LS1D-06005
H 转动齿轮轴
1
个
42
LS1D-11001
头部检测头
1
个
43
LS1D-06042
头部手柄
1
个
44
LS1D-06043
M20*1.5 螺母
1
个
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 32 -
45
DZ-03085
2000W 伺服马达
1
个
46
LS1D-11002
头部转角检测片
1
个
47
DZ-02014
光电开关
5
个
48
WJ-12304
170 直线导轨
1
个
50
LS1D-06006
H 轴齿条 1
1
个
51
LS1D-06028
M30*1.5 螺母
1
个
53
LS1D-06019
CR10 座子
2
个
54
WJ-12109
轴承
2
个
56
LS1D-11005
头部转角检测固定座 3
1
个
57
DZ-02015
光电开关
1
个
58
DZ-03002
伺服马达 400W
2
个
59
DZ-08009
TL-W3MC1
1
个
60
WJ-12412
联轴器
1
个
61
WJ-121130
轴承
8
个
62
WJ-121131
轴承
1
个
5、 纸带站位保养。
1）纸带站位的拆除。
松开连接块和固定块上的固定螺丝，就可以把整个纸带站位拉出来了。
2）纸带站位的保养。
(1) 松开滑块盖上的螺丝，把滑块盖拿开，再将里面的纸带站位直叉和纸带站位弯叉拿出来，
并擦干净，然后检查纸带站位小切刀和纸带站位大切刀是否有磨损，有就要更换；检查
弹簧有没有张力或有没有断，有就要更换。
3）纸带站位的安装。
把保养好的纸带站位按照刚才拆除的反顺序把它装到机器上。注意：纸带站位上的纸带小切
刀要跟链夹对中，链条压块要跟链条垂直。最后检查螺丝是否锁紧。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 33 -

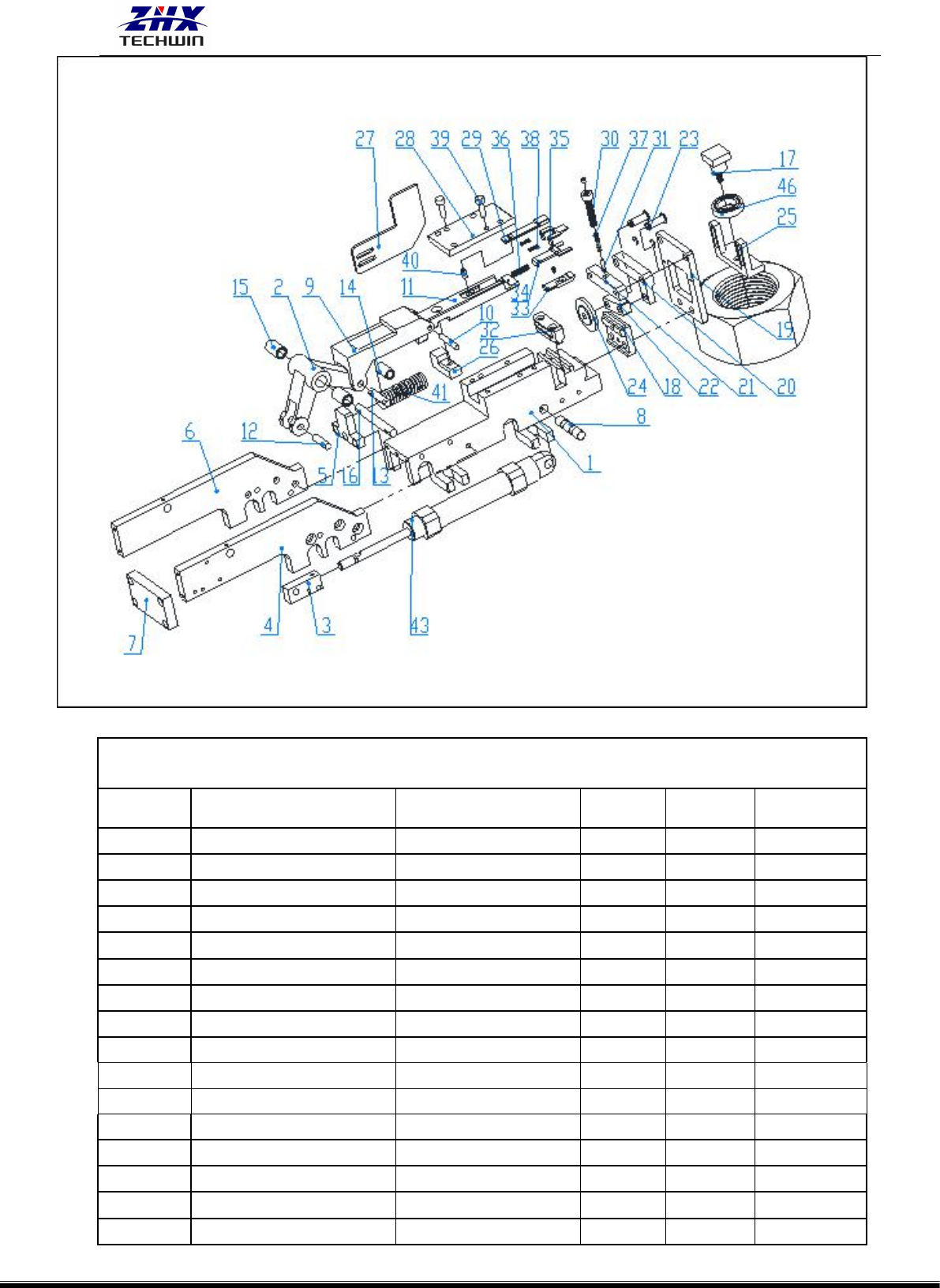

剪纸带零件清单
序号
编号
中文名称
数量
单位
备注
1
L2015-09001
剪纸固定主块
1
个
2
L2015-09004
铰链
1
个
3
L2015-09005
气缸铰链连接块
1
个
4
L2015-09009
固定板 1
1
个
5
L2015-09007
弹簧限位挡块
1
个
6
L2015-09010
固定板 11
1
个
7
L2015-09019
固定板 2
1
个
8
L2015-09020
销轴
1
个
9
LS2D-09003
连接头 1
1
个
10
LS2D-09011
连接销 1
1
个
11
LS1D-09012
纸带站位-（滑块）
1
个
12
LS2D-09013
连接销 2
1
个
13
LS2D-09014
连接销 3
1
个
14
LS2D-09015
铜套 1
1
个
15
LS2D-09016
铜套 2
2
个
16
LS2D-09017
连接销 4
1
个
