ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 33 - 剪纸带零件 清单 序号 编号 中文名称 数量 单位 备注 1 L2015-09001 剪纸固定主块 1 个 2 L2015-09004 铰链 1 个 3 L2015-09005 气缸铰链连接块 1 个 4 L2015-09009 固定板 1 1 个 5 L2015-09007 弹簧限位挡块 1 个 6 L20…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 32 -
45
DZ-03085
2000W 伺服马达
1
个
46
LS1D-11002
头部转角检测片
1
个
47
DZ-02014
光电开关
5
个
48
WJ-12304
170 直线导轨
1
个
50
LS1D-06006
H 轴齿条 1
1
个
51
LS1D-06028
M30*1.5 螺母
1
个
53
LS1D-06019
CR10 座子
2
个
54
WJ-12109
轴承
2
个
56
LS1D-11005
头部转角检测固定座 3
1
个
57
DZ-02015
光电开关
1
个
58
DZ-03002
伺服马达 400W
2
个
59
DZ-08009
TL-W3MC1
1
个
60
WJ-12412
联轴器
1
个
61
WJ-121130
轴承
8
个
62
WJ-121131
轴承
1
个
5、 纸带站位保养。
1）纸带站位的拆除。
松开连接块和固定块上的固定螺丝，就可以把整个纸带站位拉出来了。
2）纸带站位的保养。
(1) 松开滑块盖上的螺丝，把滑块盖拿开，再将里面的纸带站位直叉和纸带站位弯叉拿出来，
并擦干净，然后检查纸带站位小切刀和纸带站位大切刀是否有磨损，有就要更换；检查
弹簧有没有张力或有没有断，有就要更换。
3）纸带站位的安装。
把保养好的纸带站位按照刚才拆除的反顺序把它装到机器上。注意：纸带站位上的纸带小切
刀要跟链夹对中，链条压块要跟链条垂直。最后检查螺丝是否锁紧。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 33 -

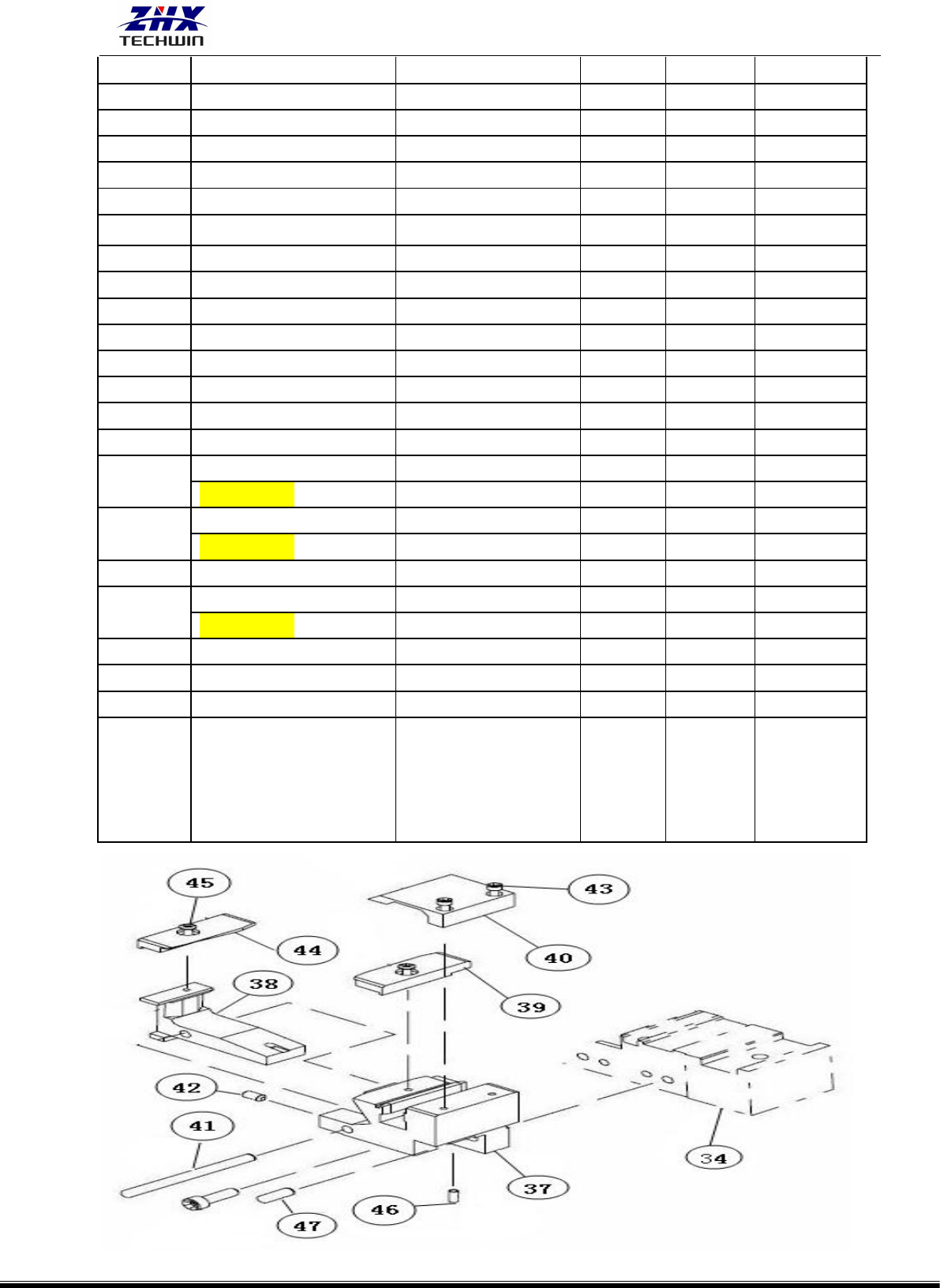

剪纸带零件清单
序号
编号
中文名称
数量
单位
备注
1
L2015-09001
剪纸固定主块
1
个
2
L2015-09004
铰链
1
个
3
L2015-09005
气缸铰链连接块
1
个
4
L2015-09009
固定板 1
1
个
5
L2015-09007
弹簧限位挡块
1
个
6
L2015-09010
固定板 11
1
个
7
L2015-09019
固定板 2
1
个
8
L2015-09020
销轴
1
个
9
LS2D-09003
连接头 1
1
个
10
LS2D-09011
连接销 1
1
个
11
LS1D-09012
纸带站位-（滑块）
1
个
12
LS2D-09013
连接销 2
1
个
13
LS2D-09014
连接销 3
1
个
14
LS2D-09015
铜套 1
1
个
15
LS2D-09016
铜套 2
2
个
16
LS2D-09017
连接销 4
1
个
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 34 -
17
LS1D-09003
纸带站位连接螺栓
1
个
18
LS1D-09004
链条压块
1
个
19
LS1D-09005
固定块
1
个
20
LS1D-09006
压块主轮
1
个
21
LS1D-09007
调节块
1
个
22
LS1D-09008
压轮块
1
个
23
LS1D-09009
压轮销
2
个
24
LS1D-09010
料夹压轮
1
个
25
LS1D-09011
轴承架
1
个
26
LS1D-09014
感应片连接块
1
个
27
LS1D-09015
挡片
1
个
28
LS1D-09016
滑块盖
1
个
29
LS1D-09017
盖子滑块
1
个
30
LS1D-09019
长顶紧 PIN
1
个
31
LS1D-09020
顶紧 PIN
1
个
32
LS1D-09021
纸带站位大切刀
1
个
LS10-13007
大切刀
1
个
3.5/7.5/10
33
LS1D-09022
纸带站位小切刀
1
个
LS10-13008
小切刀
3.5/7.5/10
34
LS1D-09023
纸带站位直叉
1
个
35
LS1D-09024
纸带站位弯叉
1
个
LS10-13012
纸带站位弯
3.5/7.5/10
36
LS1D-09025
剪纸小切刀弹簧
1
个
37
LS1D-09026
剪纸弹簧
1
个
38
LS1D-09027
纸带站位弯叉弹簧
2
个
39
LS1D-09033
Φ4.76 带头销
2
个
40
LS1D-09034
剪纸滑块销
1
个
41
WJ-18004
弹簧
1
个
43
QD-10271
SMC 气缸(单耳环)
1
个
46
WJ-12104
轴承
1
个
