ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 37 - 送料装配图 明细表 序号 编号 中文名称 数量 单位 备注 1 LS1D-04001 滑块本体 2 个 2 LS1D-04002 链轮 1 2 个 3 LS1D-04005 卡料座子 1 个 4 LS1D-04006 送料器铁块 1 个 5 LS1D-04009 螺丝定位右座 1 个 6 LS1D-04010…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 36 -
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 37 -

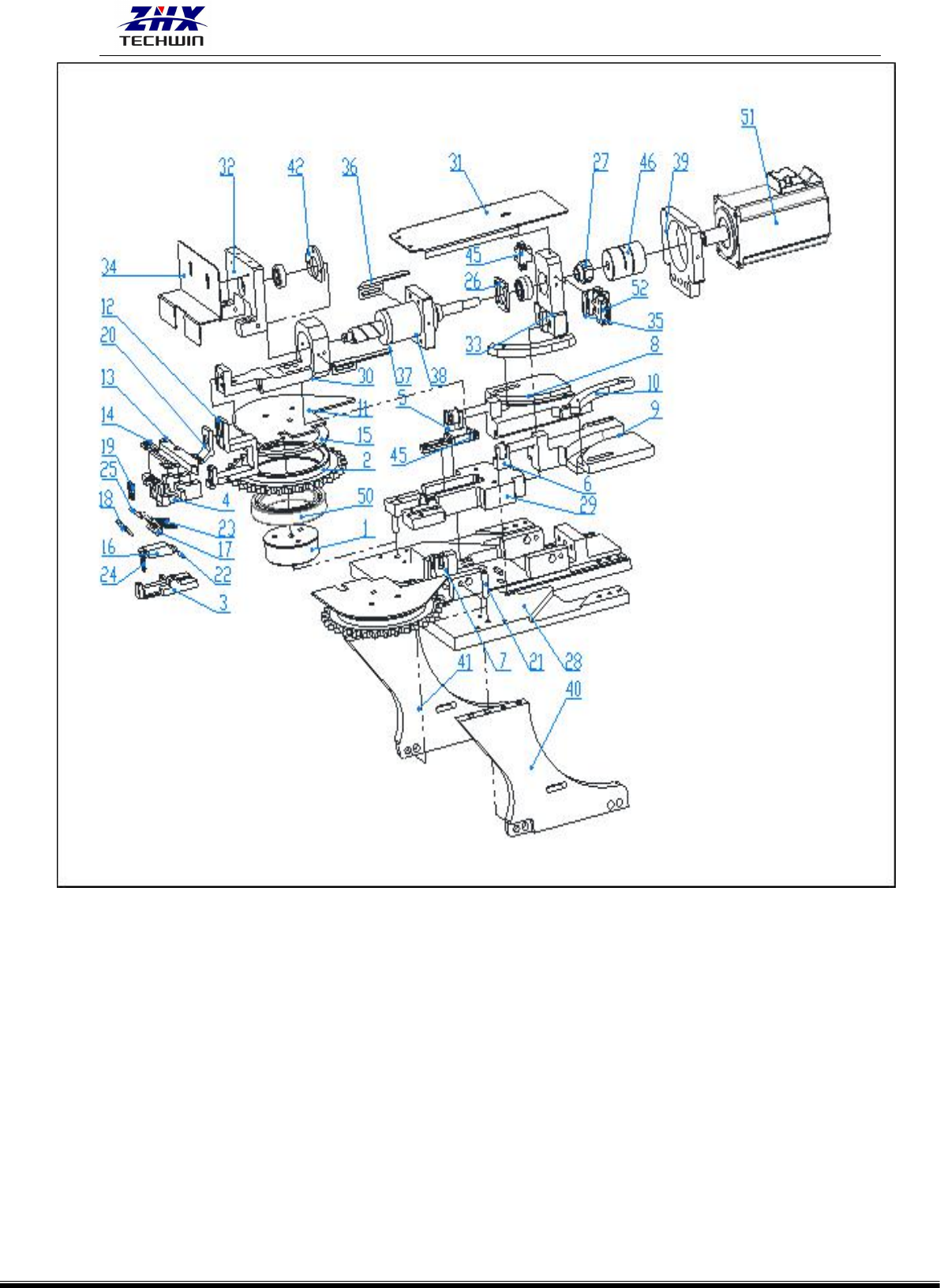

送料装配图明细表
序号
编号
中文名称
数量
单位
备注
1
LS1D-04001
滑块本体
2
个
2
LS1D-04002
链轮 1
2
个
3
LS1D-04005
卡料座子
1
个
4
LS1D-04006
送料器铁块
1
个
5
LS1D-04009
螺丝定位右座
1
个
6
LS1D-04010
螺丝定位左座
1
个
7
LS1D-04011
螺丝定位座
1
个
8
LS1D-04012
链轮张力左块
1
个
9
LS1D-04013
链轮张力右块
1
个
10
LS1D-04014
链条护条
2
个
11
LS1D-04015
链轮护片
2
个
12
LS1D-04021
弯型送料器
1
个
13
LS1D-04022
链条护块 1
1
个
14
LS1D-04023
链条护块 2
1
个
LS35-15003
3.5 链条护块 2
1
个
3.5
LS75-02039
7.5/10 链条护块 2
1
个
7.5/10
15
LS1D-04024
轴承盖
2
个
16
LS1D-04029
送料挡片
1
个
17
LS1D-04030
弹簧夹料器
1
个
18
LS1D-04031
夹料片
1
个
LS35-15004
3.5 夹料片
1
个
3.5
LS75-02019
7.5/10 夹料片
1
个
7.5/10
19
LS1D-04032
送料槽片
1
个
LS35-15005
3.5 送料槽片
1
个
LS75-02018
7.5/10 送料槽片
7.5/10
20
LS1D-04034
弯形三叉推料器
1
个
LS35-15006
3.5 弯形三叉推料器
1
个
LS75-02017
7.5/10 三叉推料器
1
个
7.5/10
21
LS1D-04035
头部铝板销
2
个
22
LS1D-04037
卡料座子销
1
个
23
LS1D-04038
CTA 拉伸弹簧
2
个
24
LS1D-04039
CTA 拉伸弹簧 2
1
个
25
LS75-02037
销
1
个
26
LS2D-04021
轴承盖
1
个
27
LS2D-04022
螺母
1
个
28
L2015-04040
链轮盘
1
个
29
L2015-04041
送料滑块座
1
个
30
L2015-04042
送料导杆
1
个
31
L2015-04044
丝杆保护罩
1
个
32
L2015-04045
固定座
1
个
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 38 -
33
L2015-04046
固定座
1
个
34
L2015-04047
废料挡片
1
个
35
L2015-04048
感应器座
1
个
36
L2015-04049
感应片
1
个
37
L2015-04050
感应片
1
个
38
L2015-04051
滚珠丝杆
1
个
39
L2015-04052
电机安装板
1
个
40
L2015-04054
头部右铁板
1
个
41
L2015-04055
头部左铁板
1
个
42
L2015-04056
轴承盖
1
个
45
DZ-02015
光电开关 EE-SX671
2
个
46
WJ-12411
联轴器
1
个
45
WJ-12132
线性滑轨-滑块
1
个
47
WJ-12180
轴承
1
个
50
WJ-12133
轴承
2
个
52
WJ-12152
轴承
2
个
51
DZ-03002
伺服马达 400W
1
个
52
DZ-02014
光电开关
1
个
1 1 5 6
5 1
2 9
3 3
2 4
2 8
2 3
2 5
5 0
3 2
5 8
5 3
3 0
1 8
1 4
2
1 7
1 2
2 7
5 9
5 5
32 0
1 0
5 42 6
3 84 3
3 5
4 0
4 4
4 5
3 9
4 6
4 7
3 6
8
2 1
2 2
5
4
5 7 4 21 9
6
4 8
4 94 1
3 7
2 11
9
1 3
3 1 5 2
7
3 4
1 6
1 5
4 6
4 7
3 9
4 8
3 5
4 5
4 4
4 1
4 9
4 0
4 3 3 8 3 7
