ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 39 - 2.5/3.5/5.0 送料装配图明细表 序号 编号 中文名称 数量 单位 备注 37 LS1D-04022 链条护块 1 1 个 38 LS35-15003 3.5 链条护块 2 1 个 39 LS35-15005 3.5 送料槽片 1 个 40 LS1D-04005 卡料座子 1 个 41 LS1D-04…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 38 -
33
L2015-04046
固定座
1
个
34
L2015-04047
废料挡片
1
个
35
L2015-04048
感应器座
1
个
36
L2015-04049
感应片
1
个
37
L2015-04050
感应片
1
个
38
L2015-04051
滚珠丝杆
1
个
39
L2015-04052
电机安装板
1
个
40
L2015-04054
头部右铁板
1
个
41
L2015-04055
头部左铁板
1
个
42
L2015-04056
轴承盖
1
个
45
DZ-02015
光电开关 EE-SX671
2
个
46
WJ-12411
联轴器
1
个
45
WJ-12132
线性滑轨-滑块
1
个
47
WJ-12180
轴承
1
个
50
WJ-12133
轴承
2
个
52
WJ-12152
轴承
2
个
51
DZ-03002
伺服马达 400W
1
个
52
DZ-02014
光电开关
1
个
1 1 5 6
5 1
2 9
3 3
2 4
2 8
2 3
2 5
5 0
3 2
5 8
5 3
3 0
1 8
1 4
2
1 7
1 2
2 7
5 9
5 5
32 0
1 0
5 42 6
3 84 3
3 5
4 0
4 4
4 5
3 9
4 6
4 7
3 6
8
2 1
2 2
5
4
5 7 4 21 9
6
4 8
4 94 1
3 7
2 11
9
1 3
3 1 5 2
7
3 4
1 6
1 5
4 6
4 7
3 9
4 8
3 5
4 5
4 4
4 1
4 9
4 0
4 3 3 8 3 7
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 39 -

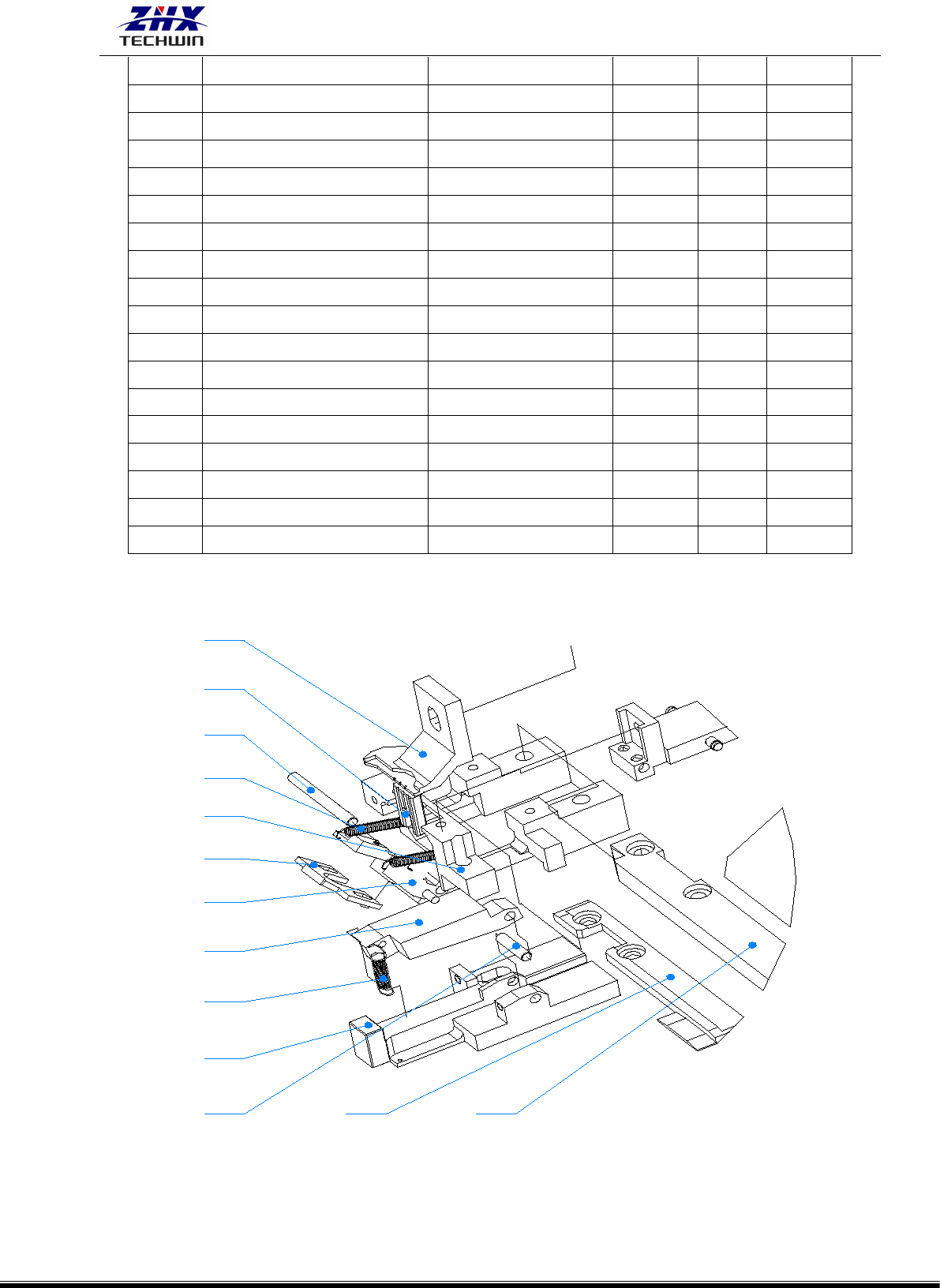

2.5/3.5/5.0 送料装配图明细表
序号
编号
中文名称
数量
单位
备注
37
LS1D-04022
链条护块 1
1
个
38
LS35-15003
3.5 链条护块 2
1
个
39
LS35-15005
3.5 送料槽片
1
个
40
LS1D-04005
卡料座子
1
个
41
LS1D-04029
送料挡片
1
个
42
LS1D-04019
M6 螺丝
1
个
43
LS1D-04037
卡料座子销
1
个
44
LS1D-04030
弹簧夹料器
1
个
45
LS35-15004
3.5 夹料片
1
个
46
LS35-15006
3.5 弯形三叉推料器
1
个
47
LS75-02037
销
1
个
48
LS1D-04038
CTA 拉伸弹簧
2
个
49
LS1D-04039
CTA 拉伸弹簧 2
1
个

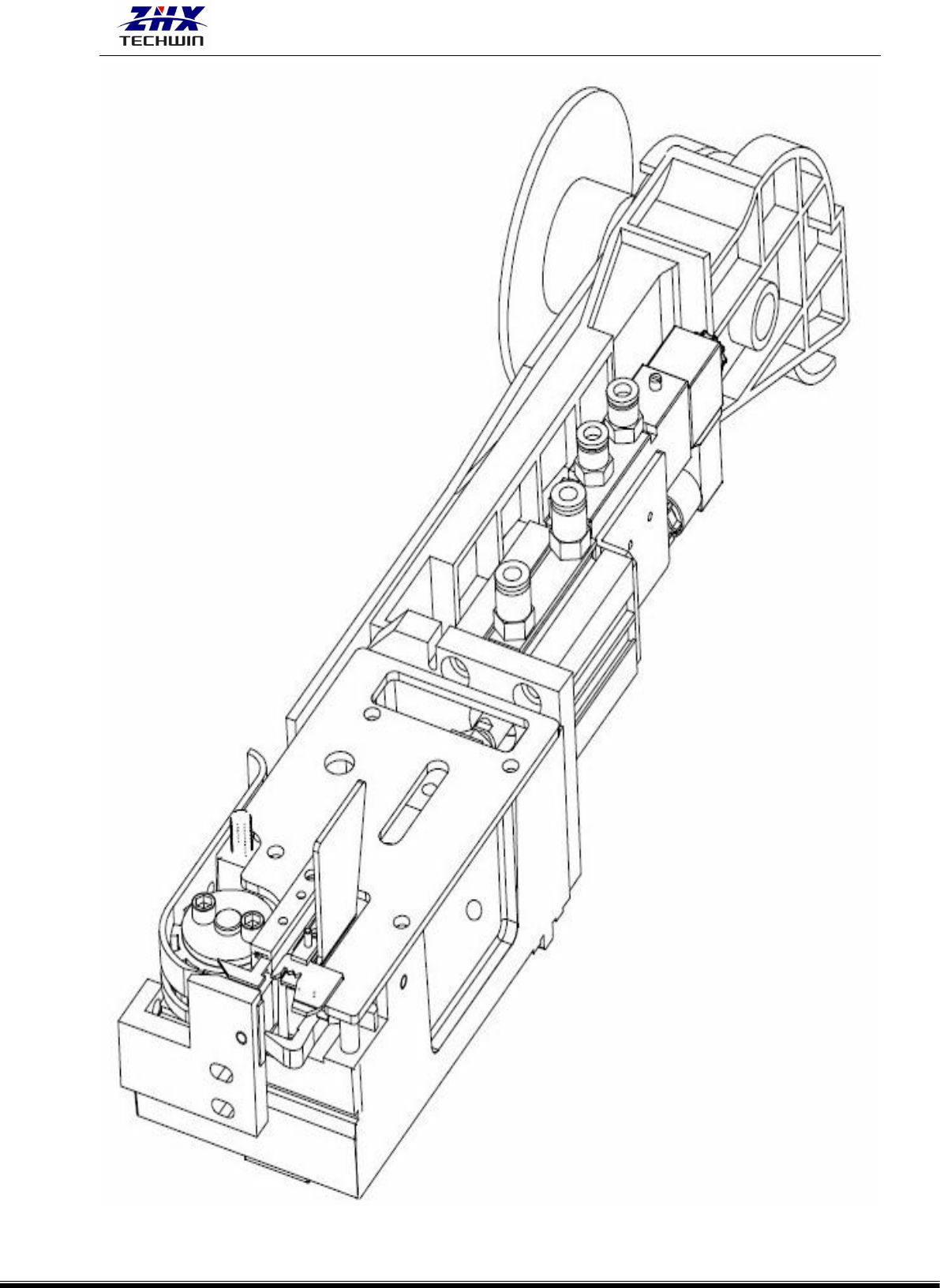

7、 分配头保养。
1) 分配头的拆卸。
松开分配头固定螺丝、检测信号线、电磁阀电源线和气管，就可以把分配头整个
拿下来。
２) 分配头的保养。
(１）松开盖板上的螺丝，拿开盖板，再松开站位气缸固定板上的螺丝，把把分配头的尾部
拿下来，接着把送料杆上的卡簧松开，这样就可以把送料主滑块和送料副滑块拿出来，
用不含纤维的布擦干净，均匀涂上本公司配机的雪油。
(２）检查纸带切刀和滑块切刀是否有磨损，如果有就要及时更换，注意两把刀要紧密配合
在一起才能成功切断纸带而且没有披锋，它们之间的距离几乎为零。
(３）检查站位弯型推片、站位叉型推片有没有变形，弹簧有没有张力，卡簧有没有掉，否
则，就要及时更换。
３）分配头的安装。
把保养好的分配头按照刚才拆除的反顺序把它装到机器上，检查每一个螺丝有没有松动，
否则，重新拧紧。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 40 -
