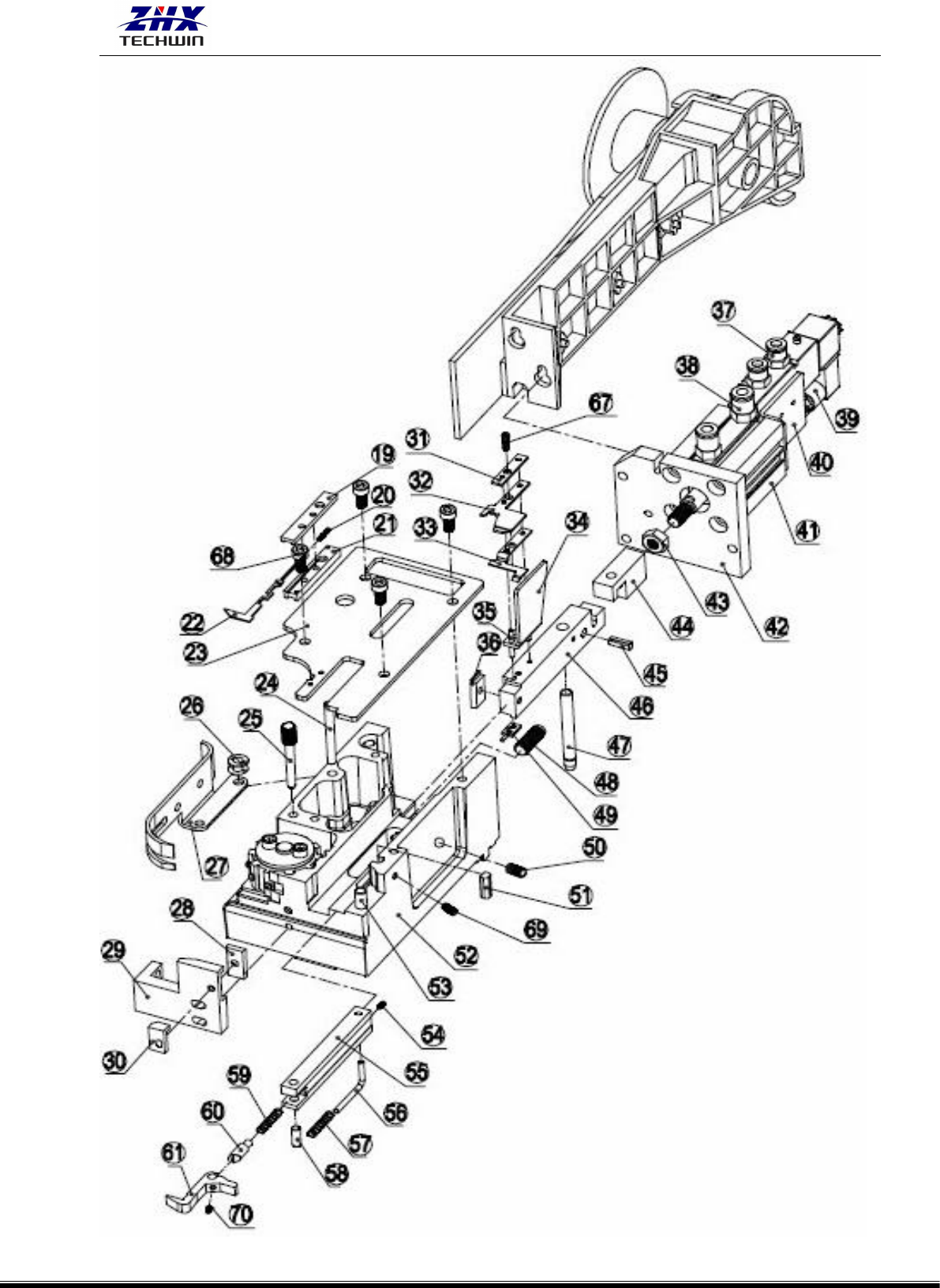

站位零件清单
序号
中文名称
编号
数量
单位
备注
1
白色杯头螺丝（M5*12）
WJ-10117
1
个
2
压盖
LS1D-02003
1
个
3
锁紧圈
LS1D-02002
1
个
4
开口钢圈
LS1D-02031
1
个
5
挡料主轮
LS1D-02001
1
个
标机
7.5mm 挡料主轮
LS75-02012
7.5mm
6
外卡簧Ø9
WJ-11317
1
个
7
轴承（FR6ZZ）
WJ-12101
1
个
8
送料齿轮垫块
LS1D-02033
1
个
9
可调棘爪拼
LS1D-02032
1
个
10
扭臂弹簧 1
LS1D-02037
1
个
11
棘爪
LS75-02004
2
个
变更
12
送料齿轮
LS1D-02004
1
个
13
棘爪拼 1
LS1D-02007
1
个
14
连扳垫块
LS1D-02034
1
个
15
连板
LS1D-02029
1
个
16
送料齿轮滑块
LS1D-02005
1
个
送料齿轮滑块与棘爪拼 1、2 合并
LS75-02001
1
个
增加卡环
17
扭臂弹簧 2
LS1D-02038
1
个
18
棘爪拼 2
LS1D-02008
1
个
19
感应片座 2
LS1D-02042
1
个
20
站位检测弹簧
LS1D-02055
1
个
21
感应片座 1
LS1D-02041
1
个
22
感应铜片
LS1D-02022
1
个
23
盖板
LS1D-02027
1
个
24
送料挡板固定销（Ø3/16X45）
LS1D-02046
1
个
25
站位挡料插销
LS1D-02023
1
个
26
波形垫片（Ø6.5*Ø12*0.3）
WJ-11110
2
个
27
站位送料挡板
LS1D-02028
1
个
28
纸带切刀
LS1D-02021
1
个
29
切刀固定块
LS1D-02020
1
个
30
定位块
LS1D-02036
1
个
31
站位叉型推片垫片
LS1D-02043
1
个
32
2.5 站位叉型推片
LS1D-02052
1
个
2.5mm
5.0 站位叉型推片
LS1D-02018
1
个
5.0mm
7.5 站位叉型推片
LS75-02020
1
个
7.5mm
10.0 站位叉型推片
LS10-13002
1
个
10.0mm
3.5 站位叉型推片
LS35-15002
1
个
3.5mm
3.5 链夹
LS35-15001
107
个
3.5mm
