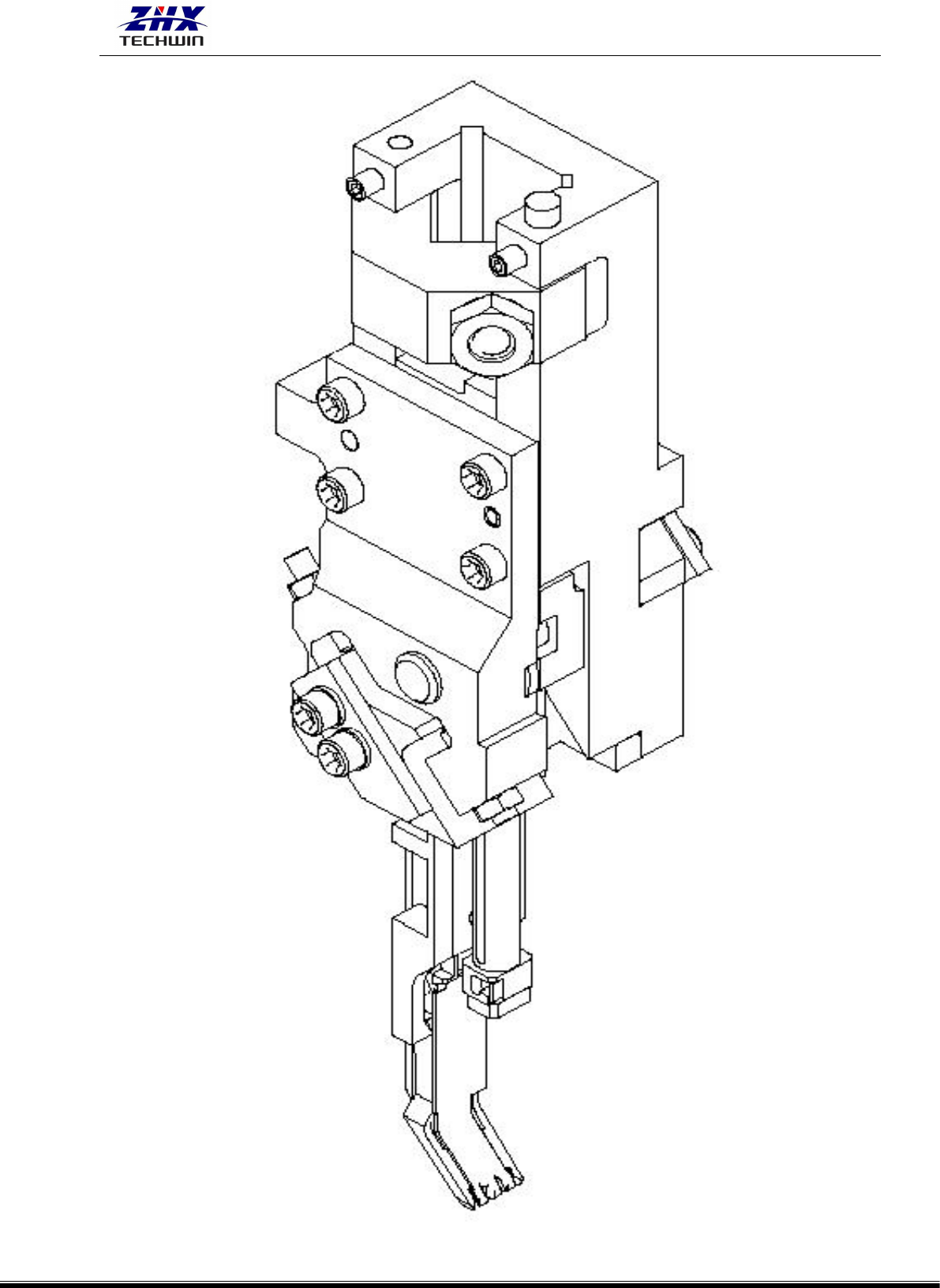

8、 插件头保养。

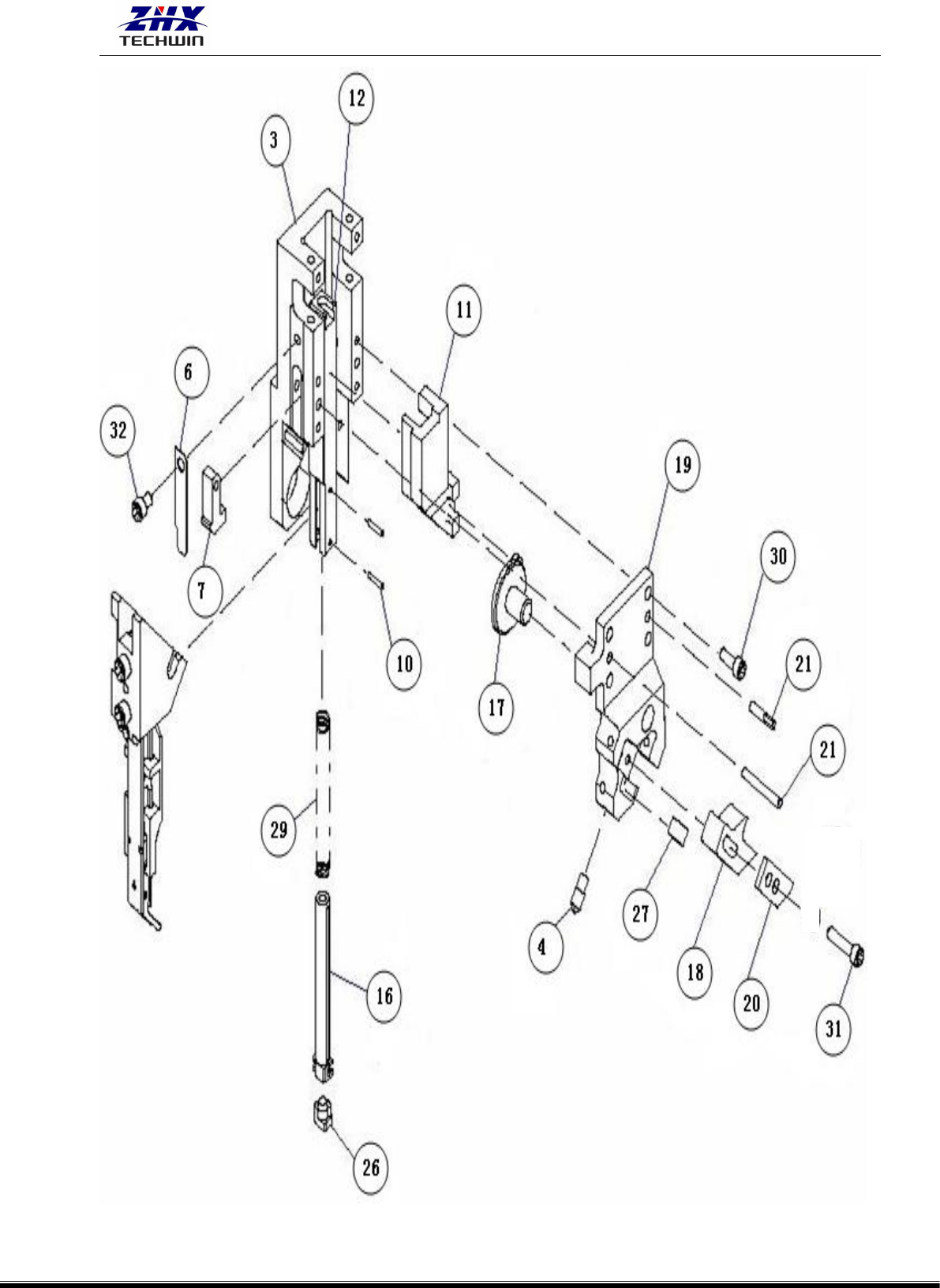

１）插件头的拆卸。
松开
○
22
螺丝，然后拔出
○
35
销，再拨开
○
8
压紧块，就可以把整个插件头拿下来。
２）插件头的保养。
(１）先松开
○
30
螺丝，就可把
○
19
插件头滑盖拿开，把
○
11
导型滑块、
○
12
导套、
○
17
梅花滑块
和顶料机构拆出来，用不含纤维的干净的布擦干净，再均匀涂上本公司配机的雪油。
（2）用手压一下
○
26
打料头，检查
○
16
打料销里面的
○
29
压杆滑块弹簧是否有张力，如果没有
就要更换。
（3）用左手握住顶料机构的
○
2
三角滑块，再用右手向下压
○
1
夹紧块，这时夹紧块就会随着
○
23
主爪向下移动，左右边爪也会随之张开，当压紧块下移到一定位置时就可以把压紧块拉开，
拉出时小心点，不要让里面的
○
13
边爪弹簧和
○
15
主爪弹簧弹飞出去，然后检查弹簧有无张力，
若无就需要更换，再在弹簧上均匀涂上本公司配机的雪油。
（4）检查
○
23
主爪、
○
24
左边爪、
○
1
夹紧块、
○
25
右边爪有没有磨损，如果有就需要更换。
３）插件头的安装。
把保养好的插件头按照刚才拆卸的反顺序安装起来，再装到机器上，最后检查每一个
螺丝是否有松动。
