ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 52 -
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 51 -
26
3.5 胶头
LS35-15013
1
个
3.5mm 专用
胶头（圆）
LS1D-13018
1
个
胶头（开槽）
LS1D-13041
1
个
27
滑轮
LS1D-13032
1
个
28
轴承 R3
WJ-12103
1
个
29
压杆滑块弹簧
LS1D-13020
1
个
30
英制螺丝
LS1D-13025
4
个
6-32*3/8
31
英制螺丝(插件头两侧)
LS1D-13024
4
个
6-32*5/8
32
英制螺丝
(弹簧片)
LS1D-13034
1
个
8-32*1/4
33
英制基米螺丝
LS1D-13026
1
个
1/4-20*3/4
34
6-32 螺母
LS1D-13038
3
个
35
销(插件头上部销)
LS1D-13030
2
个
1/8*38mm
36
1/4*20 英制螺母
LS1D-13039
1
个
1/4-20*3/4
38
英制螺丝
LS1D-13027
2
个
8-32*1/2
39
英制基米螺丝(插件头)
LS1D-13023
3
个
6-32*5/8

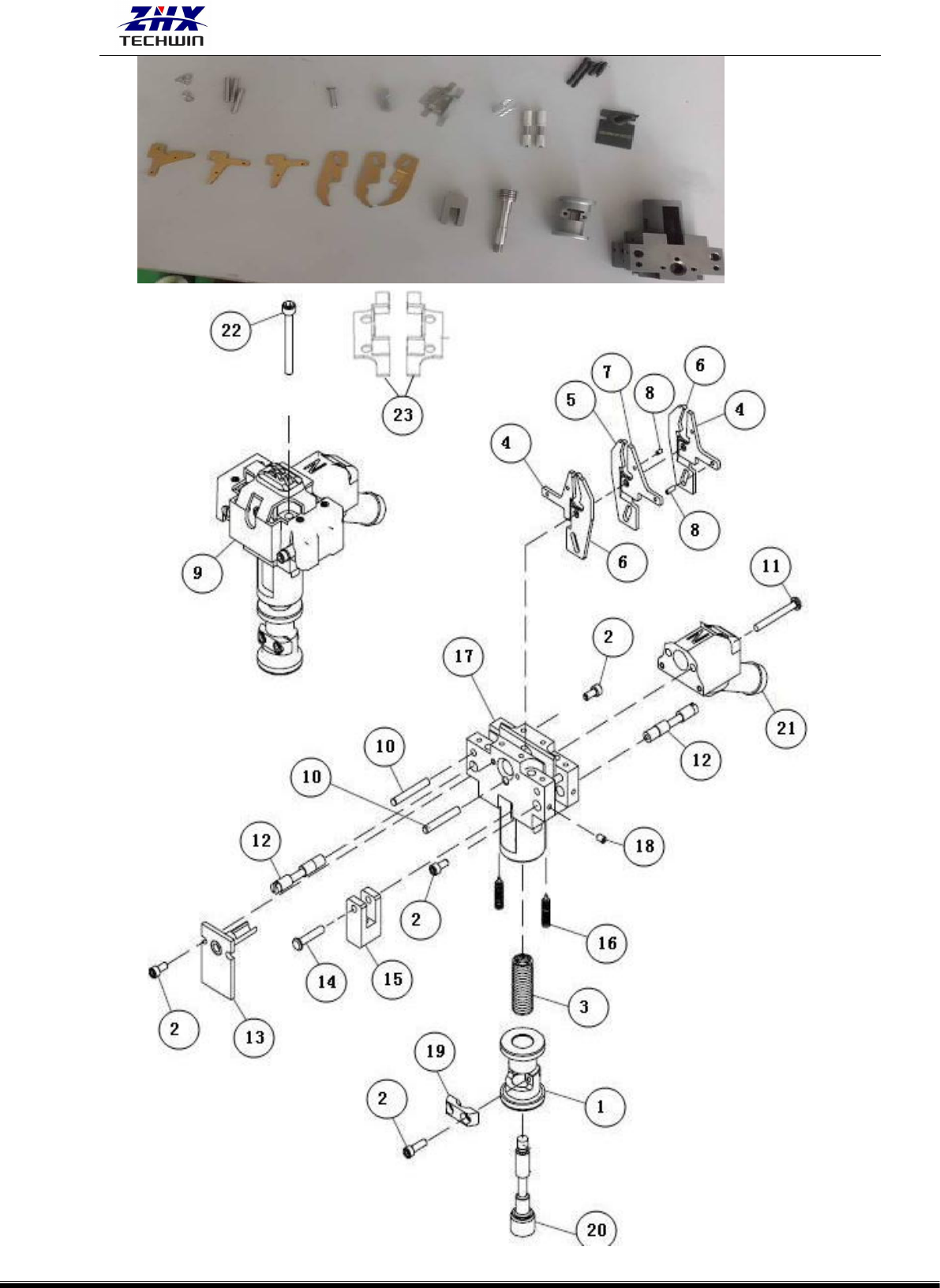

9、剪脚头保养。
１）剪脚头的拆卸。
松开
○
24
WJ-10149 上较大的四个剪脚头固定螺丝，松开
○
12
LS1D-07034 上的螺丝，把检测
线拉出来，就可以把整个剪脚头拿出来。
2）剪脚头的保养。
(１）松开
○
23
上的螺丝，然后松开
○
13
、
○
10
、
○
22
上的螺丝把
○
14
、
○
10
拉出来，再把
○
14
给拉
出来，这样就可以把剪脚刀
○
4
、
○
5
、
○
6
、
○
7
、
○
8
、
○
9
拿出来了，用不含纤维的干
净的布把剪脚刀擦干净，检查剪脚刀有没有磨损，磨损程度是多少，看是否需要更换。
(２）用不含纤维的干净的布把
○
14
擦干净，再涂上少许本公司配机的雪油。
(３）注意
○
4
、
○
7
、
○
9
尾部部分和
○
12
之间的距离要在 0.3 毫米左右，太小会导致“插件检
测”无法检测，太大又会检测不到，它们的距离大小可以通过扭动
○
12
来实现，距离调好
后，就不要再随便去动它，并锁定
○
21
螺丝。
3）剪脚头的安装 。
把保养好的剪脚头按照刚才拆卸的反顺序重新把它装起来，再装到机器上，最后检查每个
螺丝有没有松动。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 52 -
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 53 -
剪脚头零件清单(标机 2.5mm/5.0mm)
序号
中文名称
编号
数量
单位
备注
1
调节座
LS1D-07029
1
个
2
英制螺丝
LS1D-07037
16
个
3
弹簧
LWGY-00087
1
个
4
剪脚切刀 2
LS1D-07043
2
个
短脚刀
5
剪脚弯刀 1
LS1D-07042
1
个
短脚刀
6
剪脚弯刀 2
LS1D-07041
2
个
短脚刀
7
剪脚切刀 1
LS1D-07044
1
个
短脚刀
8
空心销 1.5mm
WJ-11509
2
个
9
剪脚头盖（可选）
46750601
1
个
10
销
LS1D-07033
3
个
11
底座漏斗螺丝
LS1D-07039
2
个
12
检测杆
LS1D-07034
2
个
13
线脚漏槽
LS1D-07036
1
个
14
Pin(剪脚器用）
LS1D-07026
1
个
15
剪脚头小滑块 5
LS1D-07031
1
个
16
弹簧螺丝
LS1D-07032
2
个
17
剪脚头本体
LS1D-07015
1
个
18
带胶基米螺丝
LS1D-07040
4
个
19
连杆固定块
LS1D-07030
1
个
20
调节座连杆
LS1D-07028
1
个
21
底座漏斗
LS1D-07027
1
个
22
杯头螺丝 M4*35
WJ-10149
4
个
23
剪脚头刀盖
LS1D-07035
2
个
