ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 57 - 3 X 轴丝杆螺母固定座 LWGY-00026 1 个 4 X 轴承座 1 LWGY-00008 1 个 5 轴承 6202ZZ 2 个 7 X 轴光电开关座 LWGY-00034 1 个 8 光电开关 EE-SX670 1 个 9 X 滑块垫块 LS1D-03003 1 个 10 X 防撞止动块 LWGY-…
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 56 -

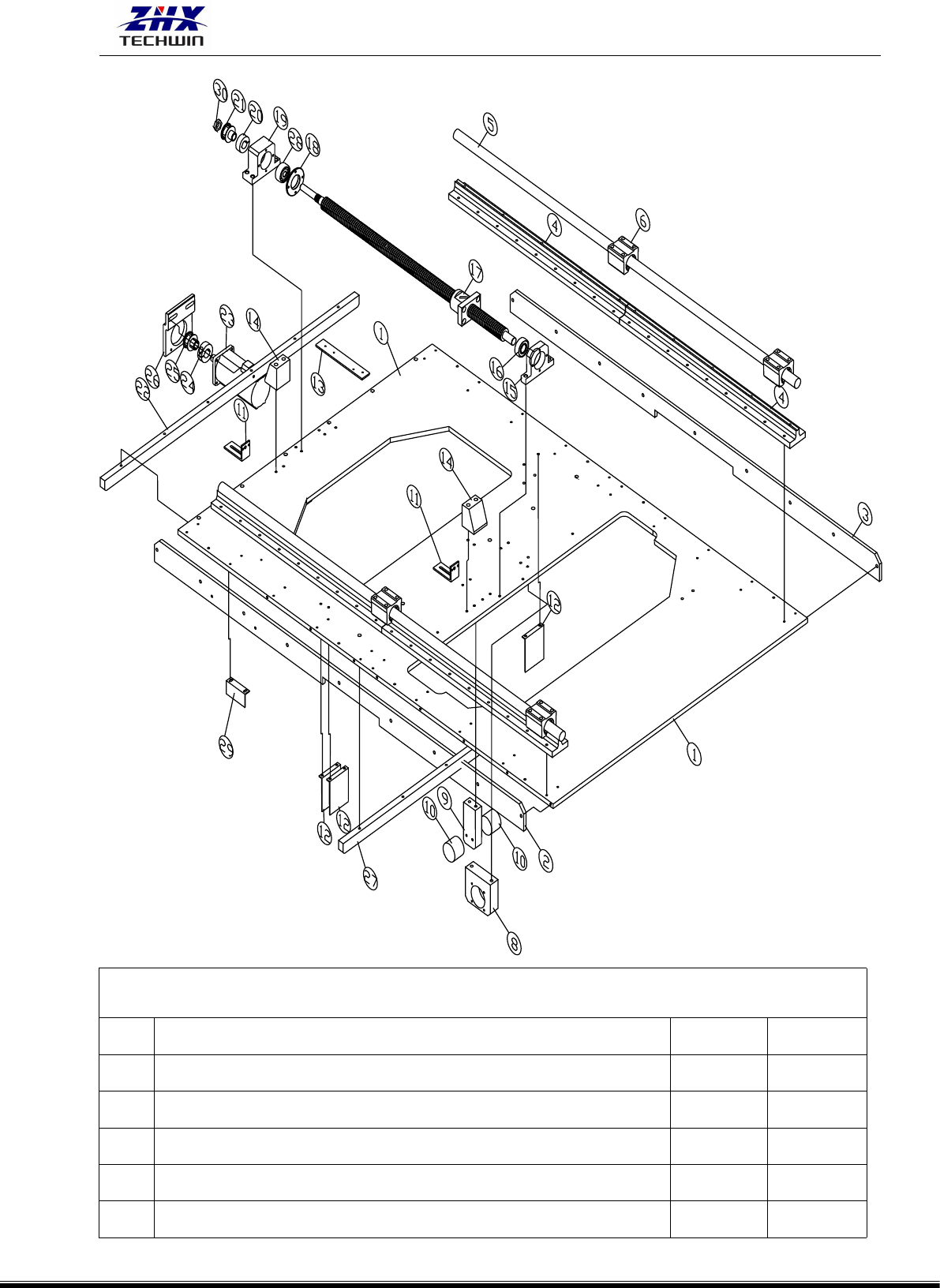

工作台零件清单 1
序号
中文名称
编号
数量
单位
1
导轨座 1
LS1D-03001
2
个
2
XY 轴丝杆
LWGY-00082
1
条
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 57 -
3
X 轴丝杆螺母固定座
LWGY-00026
1
个
4
X 轴承座 1
LWGY-00008
1
个
5
轴承
6202ZZ
2
个
7
X 轴光电开关座
LWGY-00034
1
个
8
光电开关
EE-SX670
1
个
9
X 滑块垫块
LS1D-03003
1
个
10
X 防撞止动块
LWGY-00007
1
个
11
X 轴防撞胶
LWGY-00071
1
个
12
X 防撞胶固定块
LWGY-00022
1
个
13
中间压平铝条
LWGY-00018
1
个
14
后边压平铝条
LWGY-00019
1
个
15
工作台中间铝板
LWGY-00017
1
个
16
左边压平铝条
LWGY-00020
1
个
17
右边压平铝条
LWGY-00021
1
个
18
X 拖链安装块
LWGY-00029
1
个
21
X 轴零位片
LWGY-00033
1
个
22
X 限位开关片
LWGY-00030
1
个
23
XY 轴承盖
LWGY-00013
1
个
24
XY 丝杆螺母
LWGY-00028
1
个
25
XY 轴丝杆同步轮抱箍
LWGY-00015
1
个
26
XY 轴丝杆同步轮
LWGY-00010
1
个
27
同步带
161L*10.5
1
条
28
X 轴马达座
LWGY-00014
1
个
29
XY 轴马达同步轮
LWGY-00011
1
个
30
XY 轴马达同步轮抱箍
LWGY-00016
1
个
31
马达
400W
1
个
32
X 轴承座 2
LWGY-00009
1
个
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 58 -
工作台零件清单 2
序号
中文名称
编号
数量
单位
1
工作台中层铝板
LWGY-00017
1
个
2
工作台中层铝板左边压平铝条
LWGY-00020
1
个
3
工作台中层铝板右边压平铝条
LWGY-00021
1
个
6
轴承
SME20UU
1
个
8
滚珠丝杆架座
LWGY-00026
1
个
