ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 60 - 左接驳运输零件清单 序号 中文名称 编号 数量 单位 备注 1 PCB 板 280*400mm 1 2 左固定导轨 LS2DZB-18175 1 3 左活动导轨 LS2DZB-18176 1 4 压条 3 LS2DZB-18179 2 5 气缸支架 LS2DZB-18180 1 6 左固定导轨拼块 LS2DZ…

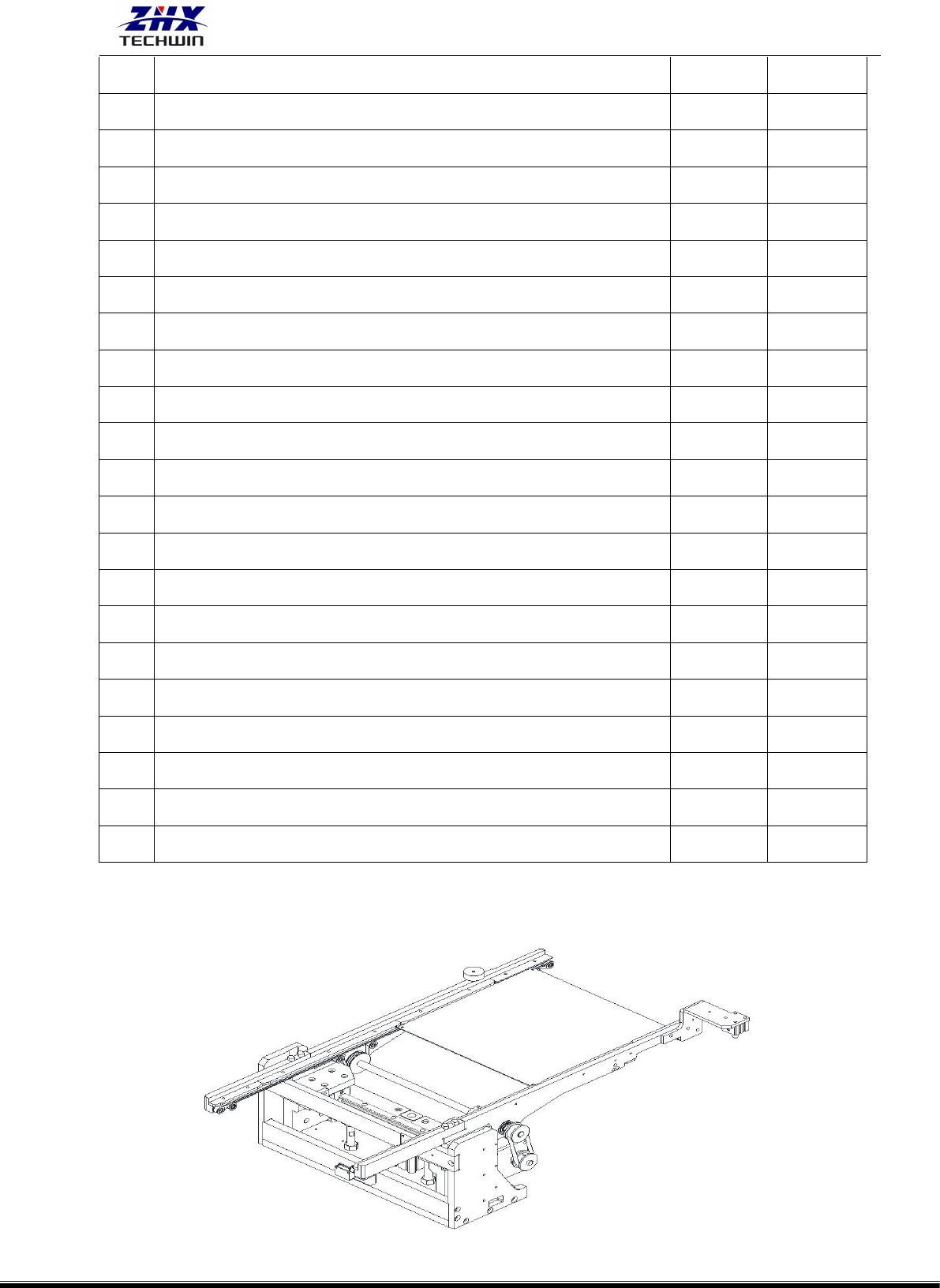

ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 59 -
9
X 防撞胶固定块
LWGY-00022
1
个
10
橡胶（NO DRAW）
—
1
个
11
X.Y 极限开关座
LWGY-00013
1
个
12
X 零位开关片
LWGY-00030
1
个
13
铁板起固定导线作用
LWGY-00029
1
个
14
Y 轴缓冲架座
LWGY-00023
1
个
15
Y 轴座
LWGY-00024
1
个
16
轴承
6200 ZZ
1
个
17
滚珠丝杆
SFTR2010T4DGC4-704LP1
1
个
18
轴承板盖
LWGY-00013
1
个
19
Y 轴座
LWGY-00025
1
个
20
XY 丝杆同步轮抱箍
LWGY-00015
1
个
21
XY 丝杆同步轮
LWGY-00010
1
个
22
工作台中层铝板后边压平铝条
LWGY-00019
1
个
23
脉冲型(400W)伺服马达
MHMD042P1U
1
个
24
XY 马达同步轮抱箍
LWGY-00016
1
个
25
XY 马达同步轮
LWGY-00011
1
个
26
Y 轴马达座
LWGY-00027
1
个
27
工作台中层铝板中间压平铝条
LWGY-00018
1
个
28
轴承
7202CYP4
2
个
29
X 零位开关片
LWGY-00030
1
个
30
螺母 M14X1
LWGY-00028
1
个
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 60 -

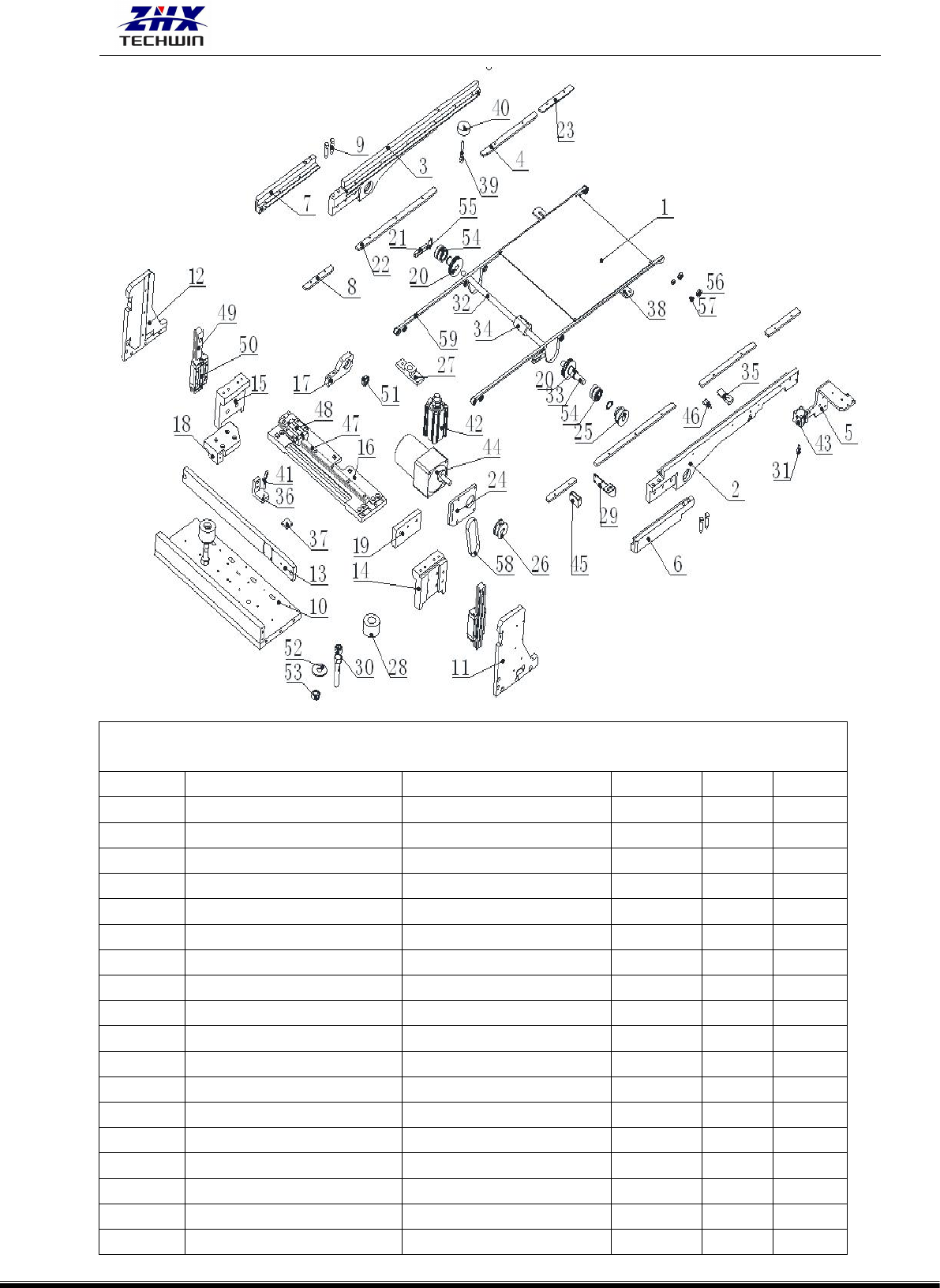

左接驳运输零件清单
序号
中文名称
编号
数量
单位
备注
1
PCB 板 280*400mm
1
2
左固定导轨
LS2DZB-18175
1
3
左活动导轨
LS2DZB-18176
1
4
压条 3
LS2DZB-18179
2
5
气缸支架
LS2DZB-18180
1
6
左固定导轨拼块
LS2DZB-18181
1
7
左活动导轨拼块
LS2DZB-18182
1
8
压条 4
LS2DZB-18183
2
9
M5 塞打螺丝
LS2DZB-18184
4
10
固定底板
WS1DZB-13301
1
11
侧固定板 1
WS1DZB-13302
1
12
侧固定板 2
WS1DZB-13303
1
13
侧固定板 3
WS1DZB-13304
1
14
滑块固定板 1
WS1DZB-13305
1
15
滑块固定板 2
WS1DZB-13306
1
16
调宽导轨板
WS1DZB-13308
1
17
调宽轴固定座
WS1DZB-13309
1
18
滑块垫板
WS1DZB-13310
1
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 61 -
19
导轨固定板
WS1DZB-13312
1
20
传输轮
WS1DZB-13317
2
21
皮带张紧块
WS1DZB-13319
2
22
压条 1
WS1DZB-13320
2
23
压条 2
WS1DZB-13321
2
24
电机安装板
WS1DZB-13322
1
25
同步轮 1
WS1DZB-13323
1
26
同步轮 2
WS1DZB-13324
1
27
气缸连接块
WS1DZB-13325
1
28
缓冲胶
WS1DZB-13327
2
29
感应器座 1
WS1DZB-13328
1
30
M12 螺柱
WS1DZB-13338
2
31
气缸顶柱
LS2DZB-18188
1
32
传输杆 1
WS1DZB-13343
1
33
传输杆 2
WS1DZB-13344
1
34
转轴抱箍
WS1DZB-13345
1
35
微型感应器安装座
WS1DZB-13346
1
36
调节块 3
WS1DZB-13348
1
37
调节板
WS1DZB-13349
1
38
调宽固定板
WS1DZB-13350
1
39
调宽板固定螺丝
WS1DZB-13351
1
40
调宽板固定螺母
WS1DZB-13352
1
41
蝶形螺丝 M6X25
WJ-13337
1
42
气缸
（CDQ2B32-45DMZ-A93）
QD-10266
1
43
气缸 CQSB16-5D_0_0_0_
QD-10267
1
44
传输电机 15W 减速 1 比 10
DZ-03012
1
45
光电感应器 E32-D61
DZ-06034
1
46
扩散反射型光电开关
DZ-06102
1
E3T-FD11
47
直线导轨 EGW-15CA
WJ-12350
1
48
直线导轨 EGW-15CA
WJ-12350
2
(滑块)
49
直线导轨 EGH20CA(160)
WJ-12351
2
50
直线导轨 EGH20CA
WJ-12351
1
(滑块)
51
轴承 61900
WJ-12152
1
52
M12 垫片
WJ-11117
2
53
M12 螺母
WJ-11214
4
54
轴承 61903
WJ-12198
4
55
外卡簧 D17
WJ-11332
2
56
轴承 FF624
WJ-11332
20
57
轴承 FF623
WJ-121115
4
58
同步带（102XL-10 L=259）
WJ-12253
1
59
扁皮带 （7.5W-0.8T-1485L）
WJ-12271
2
