ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 62 -

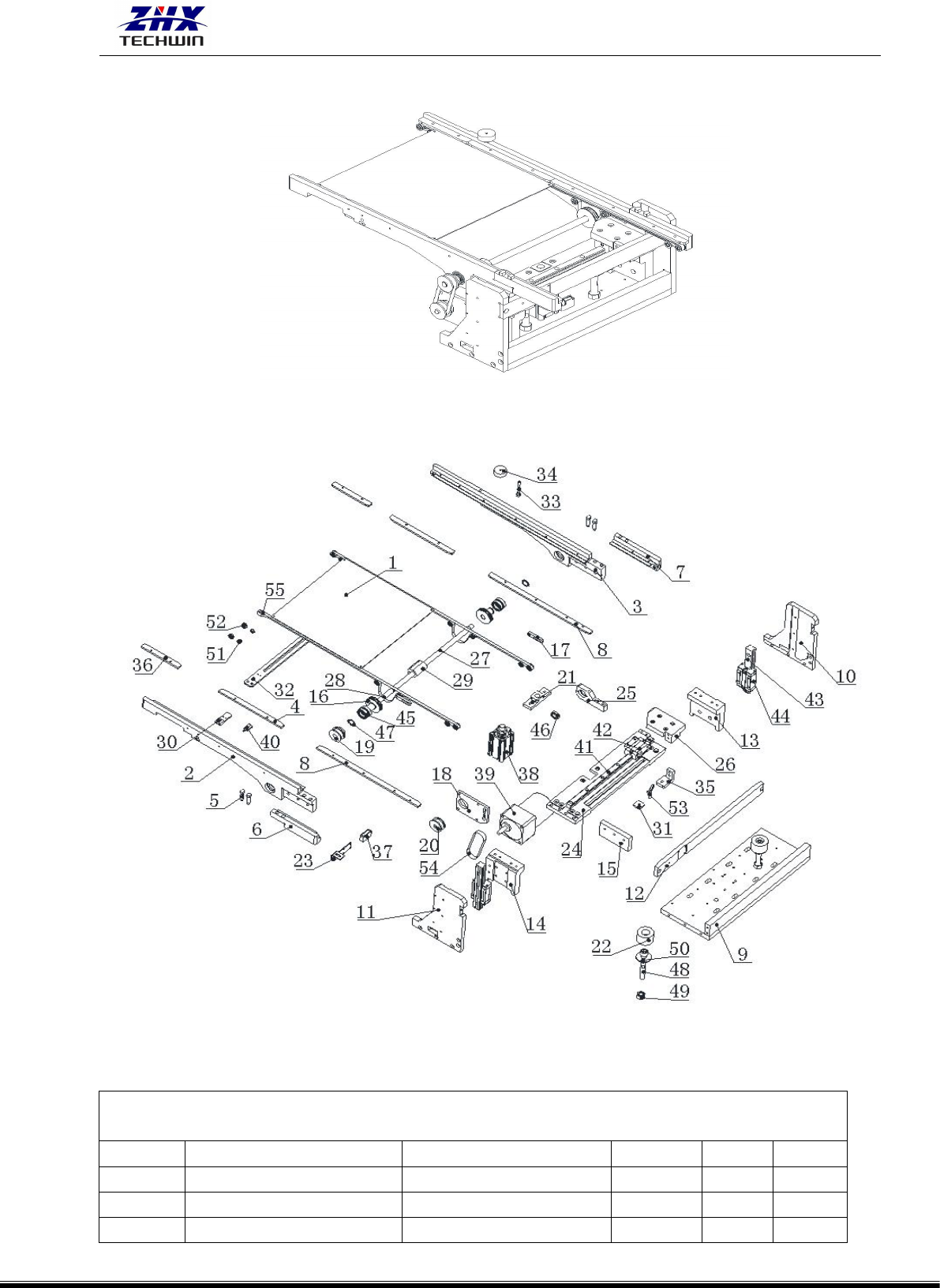

右接驳运输零件清单
序号
中文名称
编号
数量
单位
备注
1
PCB 板 280*400mm
1
2
右固定导轨
LS2DZB-18177
1
3
右活动导轨
LS2DZB-18178
1
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 63 -
4
压条 3
LS2DZB-18179
2
5
M5 塞打螺丝
LS2DZB-18184
4
6
右固定导轨拼块
LS2DZB-18185
1
7
右活动导轨拼块
LS2DZB-18186
1
8
压条 5
LS2DZB-18187
2
9
固定底板
WS1DZB-13301
1
10
侧固定板 1
WS1DZB-13302
1
11
侧固定板 2
WS1DZB-13303
1
12
侧固定板 3
WS1DZB-13304
1
13
滑块固定板 2
WS1DZB-13306
1
14
滑块固定板 3
WS1DZB-13307
1
15
导轨固定板
WS1DZB-13312
1
16
传输轮
WS1DZB-13317
2
17
皮带张紧块
WS1DZB-13319
2
18
电机安装板
WS1DZB-13322
1
19
同步轮 1
WS1DZB-13323
1
20
同步轮 2
WS1DZB-13324
1
21
气缸连接块
WS1DZB-13325
1
22
缓冲胶
WS1DZB-13327
2
23
感应器座 2
WS1DZB-13329
1
24
调宽导轨板 2
WS1DZB-13330
1
25
调宽轴固定座 2
WS1DZB-13331
1
26
滑块垫板 2
WS1DZB-13332
1
27
传输杆 1
WS1DZB-13343
1
28
传输杆 2
WS1DZB-13344
1
29
转轴抱箍
WS1DZB-13345
1
30
微型感应器安装座
WS1DZB-13346
1
31
调节板
WS1DZB-13349
1
32
调宽固定板
WS1DZB-13350
1
33
调宽板固定螺丝
WS1DZB-13351
1
34
调宽板固定螺母
WS1DZB-13352
1
35
调节块 4
WS1DZB-13353
1
36
压条 3
WS1DZB-13354
2
37
光电感应器 E32-D61
DZ-06034
1
38
气缸 （CDQ2B32-45DMZ-A93）
QD-10266
1
39
传输电机 15W 减速 1 比 10
DZ-03012
1
40
扩散反射型光电开关
DZ-06102
1
E3T-FD11
41
直线导轨 EGW-15CA
WJ-12350
1
42
直线导轨 EGW-15CA
WJ-12350
1
(滑块)
43
直线导轨 EGH20CA(160)
WJ-12351
2
44
直线导轨 EGH20CA
WJ-12351
2
(滑块)
45
轴承 61903
WJ-12198
4
46
轴承 61900
WJ-12152
1
47
外卡簧 D17
WJ-11332
2
48
M12 螺柱
WS1DZB-13338
2
49
M12 螺母
WJ-11214
4
50
M12 垫片
WJ-11117
2
51
轴承 FF623
WJ-121115
4
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 64 -
52
轴承 FF624
WJ-11332
20
53
蝶形螺丝 M6X25
WJ-13337
1
54
同步带（102XL-10 L=259）
WJ-12253
1
55
扁皮带 （7.5W-0.8T-1345L）
WJ-12270
2

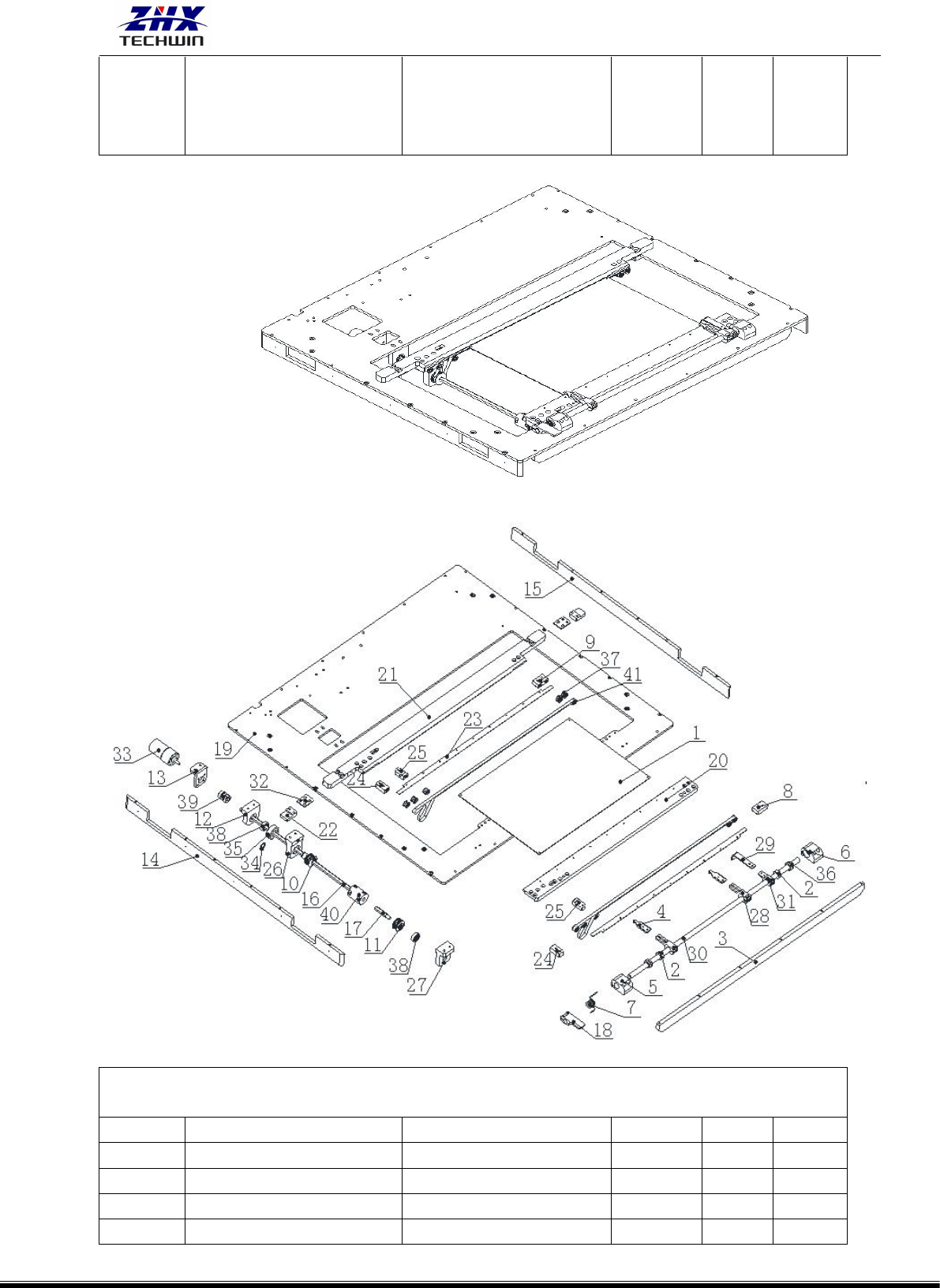

工作台运输零件清单
序号
中文名称
编号
数量
单位
备注
1
PCB 板 280*400mm
1
2
抱箍
LS2DZB-18064
2
3
前面挡条
LS2DZB-18070
1
4
定位块
LS2DZB-18074
2
