ZHX-R20B/-IN 自动上下板立式插件机操作说明书 深圳市中禾旭精密机械有限公司 www.zhxai.com - 79 - 8、链条张力调整 。 1）链条张力合适的标准是：将压力计顶端顶住张力调节链轮张力右块（LS1D-04013）与链轮 张力左块（LS1D-04012）间的链条的中间位置，使压力计读数为 ， 链条被压下 毫米。 2） 调整时要先松开张力调节链轮的固定座 （LS1DLZ-05006） 上的螺丝， 当要增大张力时， …
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 78 -
C、剪脚头有废料,清洗剪脚头（见下图）。
（2）感应不良 A、用万用表测试电压是否正常。
B、用万用表测试剪脚头是否接地。
C、感应杆和剪脚刀之间间距过小或过大，松开
○
13
螺丝(见下图)，可转动
○
11
感
应杆来调节感应杆与剪脚刀的间距，直到合适为止。
7、插件头与底座对中的调整。
1）用上述第一条---插件头调整方法来确认插件头正常，用第六条---底座调整来确认剪脚
头正常。
2）将标准元件装上插件头主爪上，将插件头下插、底座上升，用上述第一大条第 3 步的 1、
2 点的调节方法可调整底座和插件头的中心位置。就是将剪脚头上的三个刀口中心对准标准元
件的三个引脚。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 79 -
8、链条张力调整。
1）链条张力合适的标准是：将压力计顶端顶住张力调节链轮张力右块（LS1D-04013）与链轮
张力左块（LS1D-04012）间的链条的中间位置，使压力计读数为 ，链条被压下 毫米。
2）调整时要先松开张力调节链轮的固定座（LS1DLZ-05006）上的螺丝，当要增大张力时，就
要慢慢向后移动固定座；反之，向前。调整完毕，要再次测试，如果达不到上述标准，就要再
次调整。

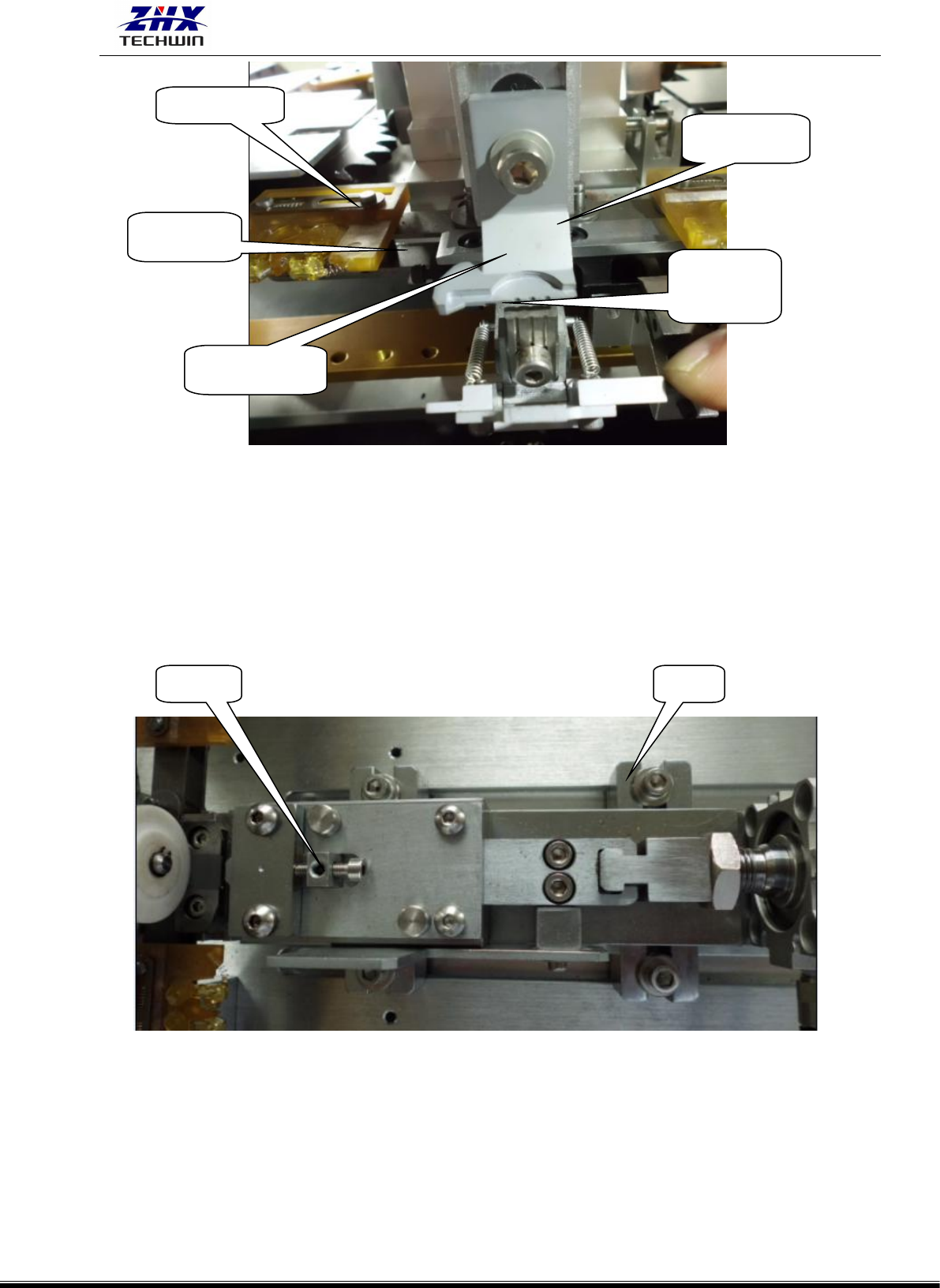

9、CTA 链条护块调整。
首先使机器处于待机状态，然后安装链条护块，使之与链条之间的间隙为 0.2MM。且要保证
链条护块与三槽送料片之间的间隙不小于 0.25MM。若不合适还需重新调节 CTA 气缸冲程。
剪脚头上的三个刀口中心，对
住标准元件三个脚
螺丝
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 80 -
10、切纸带站位的调整。
1）链条与切纸带站位的位置调整。
（1）机器链条在正常的零位位置时，松开
○
2
纸带站位连接块（LS1D-09002）上的四个螺丝，
可以左右、前后调节切纸带站位的位置。
图 A
（ 2）关掉机器气源，用手将切纸带站位滑块拉出一半（即让气缸伸出行程的 1\2），左右
调动站位，使其竖向中轴线与链条垂直，而且纸带站位直叉（30920904）中心对准链夹的中心。
2）纸带站位自身调整。
（1）元件引脚被切后，有披锋：更换纸带切刀的④大切刀。
链条
链条护块
三槽送料片
间隙 0.2mm
间 隙不小
于 0.25mm
螺丝
螺丝
