ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 81 -

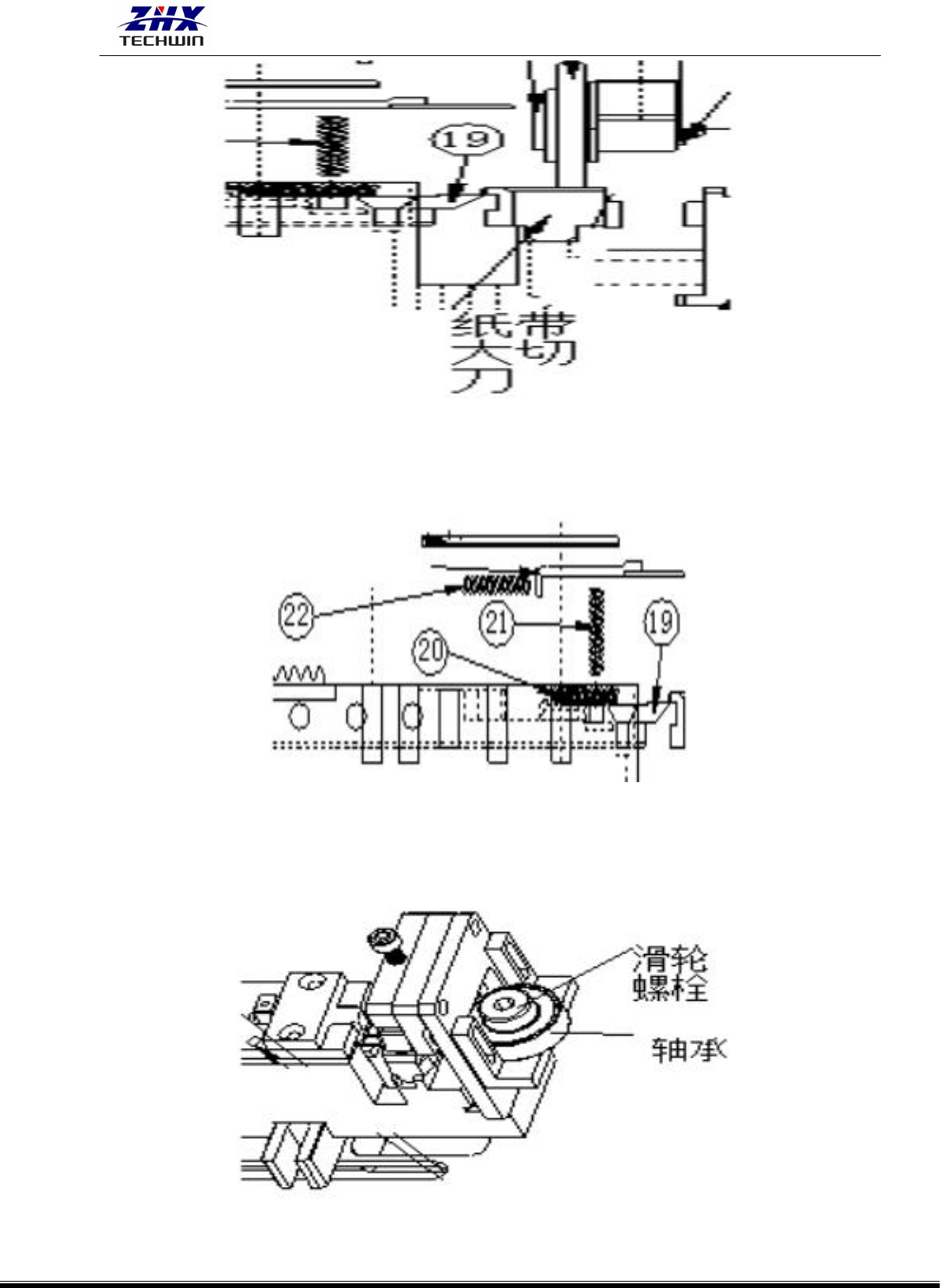

（2）元件引脚被切后，引脚有长短：纸带站位跟链夹不对中，松开②纸带站位连接块(LS1D-09002)
上面的四个螺丝可左右调节（见上述图 A）。
（3）元件引脚被切后，引脚上带纸皮：更换
○
21
弹簧和
○
22
弹簧。
（4）元件引脚切不断 ：保养气缸及其电磁阀；
检查轴承(6202ZZ)是否顶到链夹；
松开纸带站位连接螺栓(LS1D-09003)螺丝可调节轴承 6202ZZ；
检查 LS1DJL-09003 挡料连接块与本体间隙是否为 0.75MM。
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 82 -
11、分配头与链条位置的调整。
1）机器链条在正常零位时，松开分配头的固定螺丝，可左右调整分配头的位置。
2）关掉机器气源，用手推出分配头叉片，让叉片左边碰到链夹挡边的左边位置，然后用手
往左边推动链夹到极限位置，看刚才碰到一起的两边的间隙是否变为在 0.6mm-0.8mm 之间，否
则，按上述 1 的方法调整，并锁紧螺丝。（参见下图）
12、链条与铲废料装置位置调整。
1 )机器链条在正常零位时，松开铲料铲料气缸固定座 2（LS1D-09028）上的螺丝，可以前后调
整，松开铲料安装板（LS1D-09032）上的螺丝可左右调整。(如图)
链夹挡边
叉片左边
0.6mm—0.8
mm 的间隙
调 前后的
螺丝
调 左右的
螺丝
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 83 -
2)调整
○
6
料槽和
○
7
料槽固定座前后、左右的位置，使
○
5
铲料片（LS1D-09030）的中心对准链
夹的中心即可。
3 )松开
○
7
料槽固定座螺丝可前后调整
○
6
料槽（LS1DTB-09045）位置，使料槽顶端位置距
离链条有 8mm-10mm 即可。
13、压料机构调整。
1)松开
○
68 压料转动轴承座 1 上的螺丝可前后调整主齿轮的位置，调整到
○
73 H 轴传动主齿轮
（LS1D-06038）和从动齿轮紧密啮合，而且从动齿轮能上下顺畅的活动，然后锁紧螺丝。（如
下图）
铲料片
链夹
铲 料 片 的 中 心 对
正料夹的中心。
链条
8—10mm
料槽
