ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 88 -
6) 分配头叉片与链夹的对中调整。
调整前提是：元件对叉片槽中心的调整完毕，分配头冲程的调整完毕。
使用得工具：30‰标准校具。
调整过程：
（1）从送料轮上拆下料带。
（2）用推销推上推块，使叉片尽量前移。
（3）把 30‰标准校具放入元件传送链夹挡边与推片之间，如需校正，用专用 T 形扳手松开分
配头紧固螺钉，左右移动分配头，把链夹往左推，使得 30‰标准校具的两表面分别与元件传送
链夹挡边和分配头叉片的左边刚好接触。
（4）取出 30‰标准校具，锁紧螺钉。

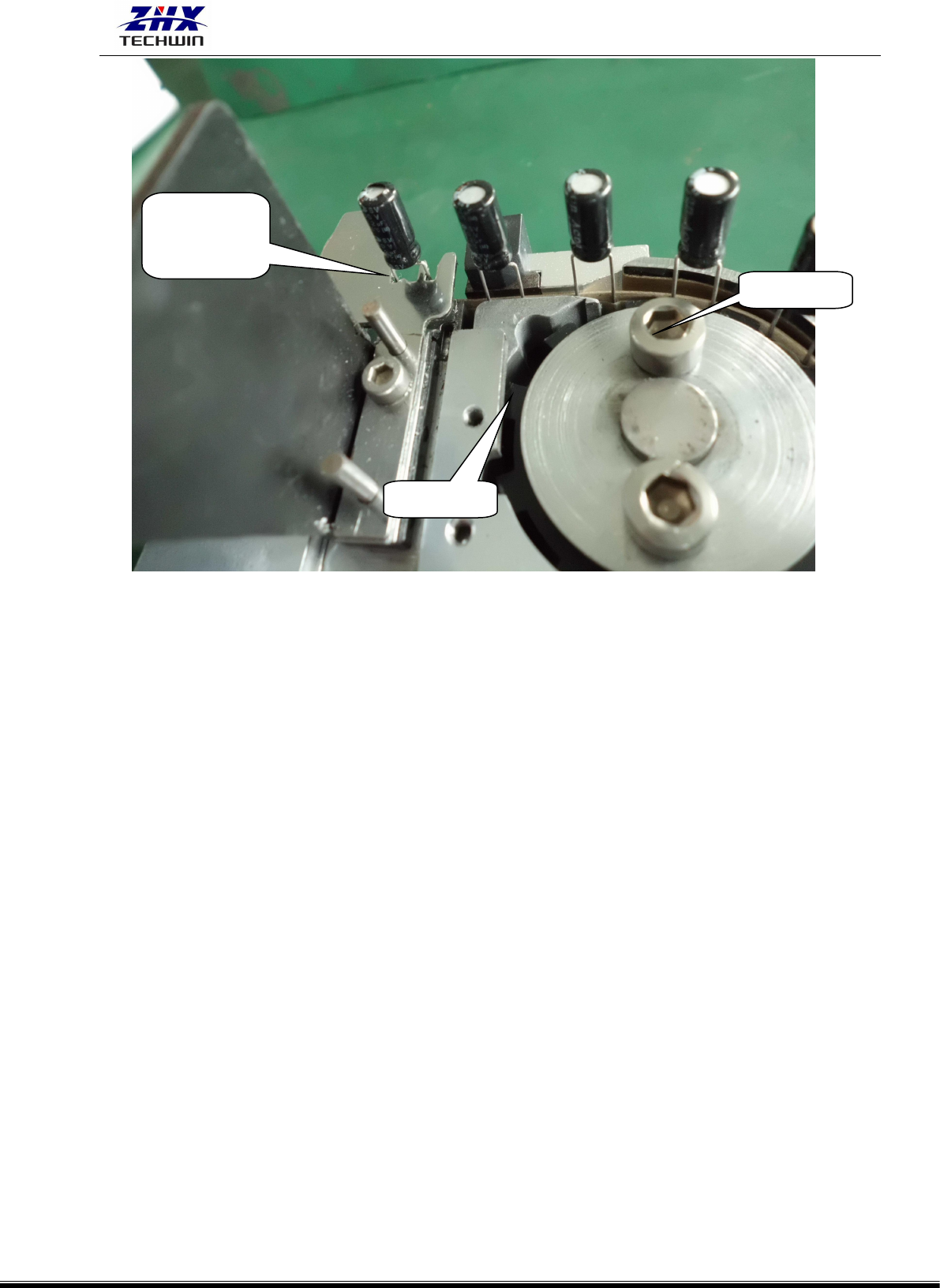

（5）让叉片重复推出、回位，并再次检查是否达到上述标准，否则，重复上述调整。参见下图：
元件脚要位
于叉片槽的
中心
紧固螺钉
送料轮
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 89 -
7) 重新送料驱动器（元件检测装置）的调整
调整过程：
（1）松开检测板上的两个紧固螺钉，然后移动检测板，使检测板和触头之间的间隙为 0.13mm，再
锁紧螺钉。
（2）如果上述调整无法达到要求，可松开分配头盖子上的四个螺钉，然后按需要向前或向后移动

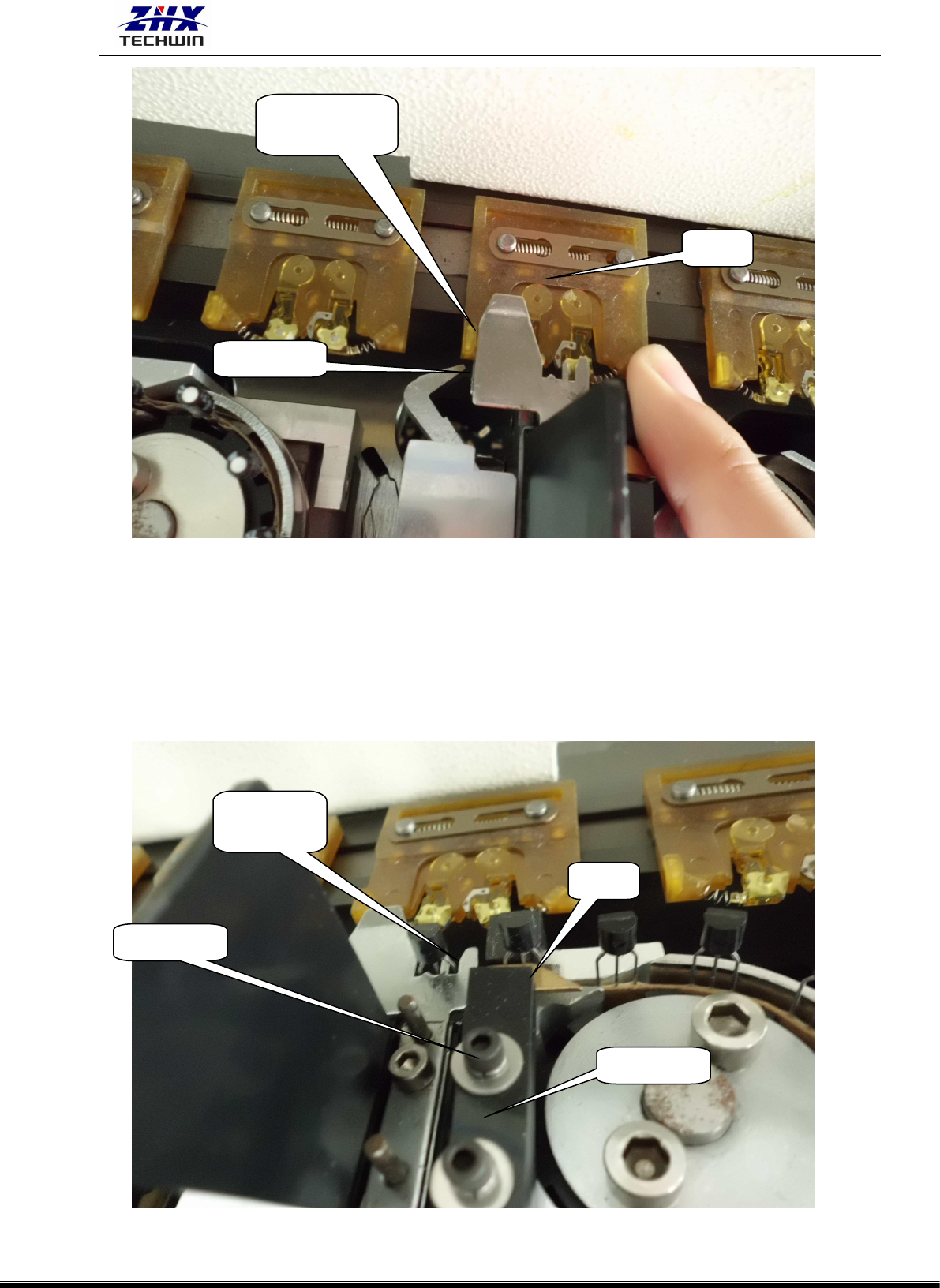

盖子，进行调整。参见下图。
链夹
叉片
间 隙 为
0.6—0.8mm
触头
检测板
间 隙 为
0.13mm
紧固螺钉
ZHX-R20B/-IN 自动上下板立式插件机操作说明书
深圳市中禾旭精密机械有限公司 www.zhxai.com
- 90 -
15、 数值上的调整。
单击 设置 弹出下拉菜单。包括有设备参数和元件参数二个部分。（如下图）

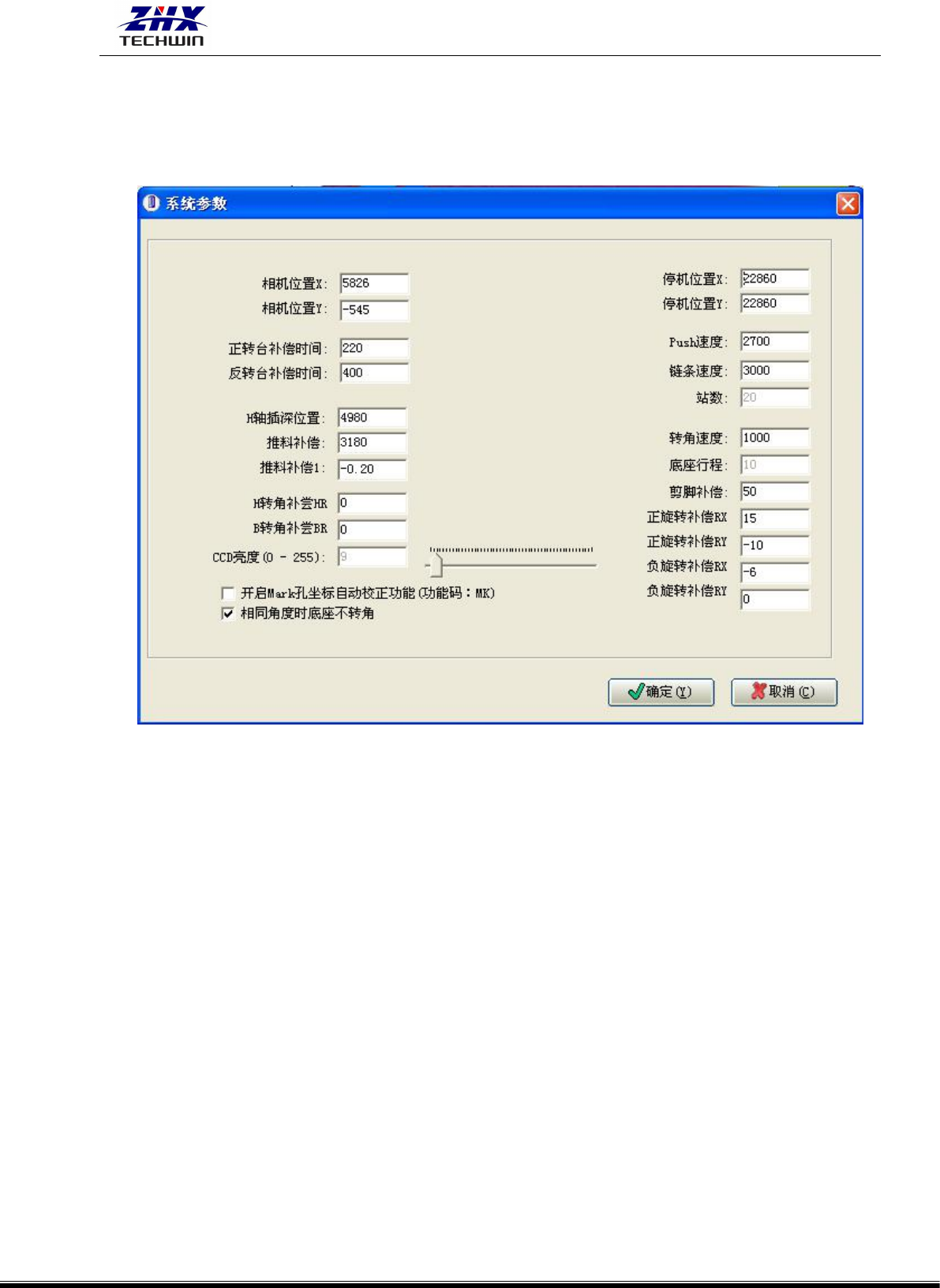

1) 设备参数（如图）：
机器的所有参数调整都在“设备参数”里进行，包括相机位置 CX 和 CY、H 插深补偿 HL、
推料补偿 PL、转角补偿 HR/BR、停机位置 X/Y、正（TCW）/反（TCCW）转台补偿、Push 速度、
Chain 速度、旋转补偿 RX/RY、相机亮度调节等。当修改了其中的参数后点击应用、保存再点返
回即可。
元件参数是插入的元件描述的集合，它是将插件程序中所有元件按一定的归
类并描述元件体特征。
相机位置 CX： X 轴方向相机零点位置。
相机位置 CY： Y 轴方向相机零点位置。
H 插深补偿 HL： 插件头下插到 PCB 板深度补偿。
推料补偿 PL： 推料杆下压的行程补偿。
H 转角补尝 HR： 插件头下插时的转角补偿
B 转角补尝 BR： 底座上升剪脚时的转角补偿
正转台补尝时间： 正方向马达旋转时间补偿。
逆转台补尝时间： 反方向马达旋转时间补偿。
停机位置 X： X 轴方向插件头停机位置。（22860 为工作台中心坐标）
停机位置 Y： Y 轴方向插见头停机位置。（22860 为工作台中心坐标）
