以下的适用于所有飞达模块：飞达模块长度接近 . 587 m m 飞达模块高度接近 200mm 料带料槽最高突出高度 <= 3 m m 换料时间 < 45 s

� 检查飞达模块上门浮动的EDIF是否能自由的移动，至少需要1mm的间隙。如果EDIF卡住或者

堵住了，需要松开EDIF上两个螺丝，并且重新上好。观察所有弹簧。

� 检查EDIF上3个铁芯面是否破损（断裂或者破损）

� 检查在飞达上EDIF是否有0.1 – 0.2 mm的突起。和FCU终端齐平。

� 用无纺布沾酒精清洁光传输通道，短暂的擦拭前端。腐蚀性的液体或者摩擦系数高的干布会

使光元件表面生锈或者黯淡，这个也许会导致数据传输断裂或飞达模块故障

� 检查光传输通道是否损坏（断裂，弯曲）

3.1.4 软件版本

备注:

低版本会被升级到高版本，但是，不能随意降低版本。

3.1.4.1 2x8 mm 飞达模块软件版本

Version 1.00

� 第一发布的版本.

3.1.4.2 8 - 88 mm 飞达模块版本

使用应用软件不同而版本不同。主要区别如下：

Version 1.00

� 第一发布版本

Version 1.06

� 扩展数据选单: 路径长度

� 扩展数据选单: 最新错误Last error.

� 绷紧废料带的状态下允许连续进料。

Version 1.14

� 问题处理改进

� 可以从任何选单选项扫描条码

� 错误信息“进料超时”替换“进料错误”

Version 1.24

� 扩展数据选单: 接料感应器侦测

� 扩展服务选单: 人工废料带撤除

3.2 计数数据

以下的适用于所有飞达模块：

飞达模块长度

接近. 587 mm

飞达模块高度

接近 200mm

料带料槽最高突出高度

<= 3 mm

换料时间

< 45 s

换料车时间

< 15 s

备注:

因为飞达模块没有翘起部份并且被紧紧固定在台车上，因此撞头的风险降至最低

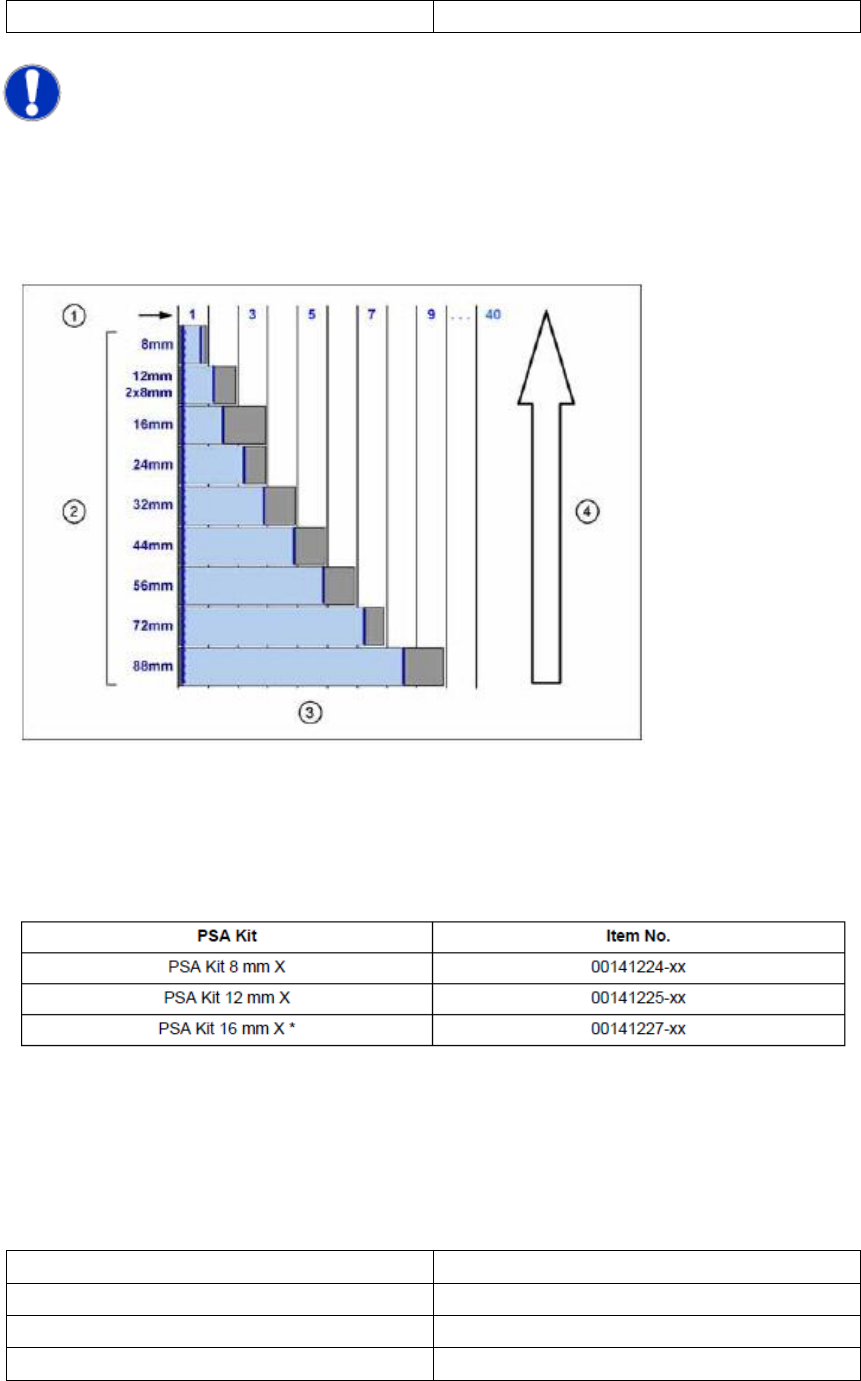

3.3 台车的轨道占用

以下图例显示不同的飞达模块占用轨道情况

图例

1. 轨道号

2. 料带宽

3. 飞达模块宽度

4. 台车上装载飞达

模块方向

3.4 料带原料

料带宽度从8 mm 到 88 mm. 料带是塑料或者纸带。元件料带被金属薄膜封装。这个需要

"PSA Kit"选件 (不可适用在 2x8 mm 飞达模块.)

06版本以后的16～88mm飞达模块已经默认安装了PSA套件

飞达模块设计是按照标准料带设计

� DIN EN 60286-3 (12/1998) / IEC 60286-3 (12/1997)

� JIS C 0806-3 (1999)

� ANSI/EIA 481-C (10/2003)

料带的器件高度由料带宽度决定，并不能超出以下最大范围：

料带宽度

最高元件高度

8mm

3.5mm

12mm

6.4mm

16mm以上

25mm
