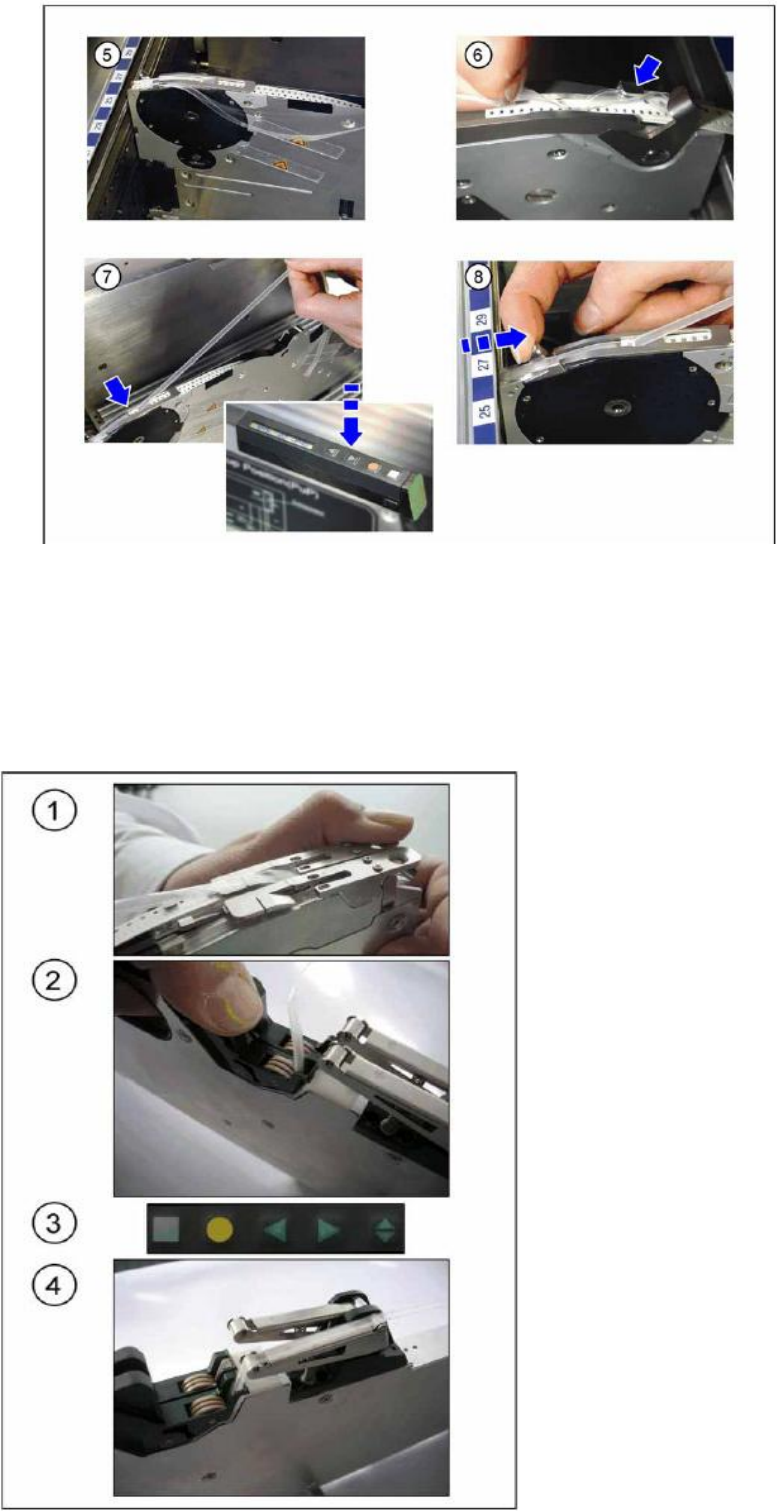

� (5) 从取料窗口里面取出多余的封胶带。 � (6) 从取料舱盖上方绕出废胶带。 � (7) 不断按“后退”按钮直到废胶带到达移除边缘并且第一颗料到达正确的取料位置。 � (8) 把杠杆推回锁定。 4.2.5 塞入废料带 4.2. 5.1 2 x8 mm 飞达塞入封胶带 � (1) 压下取料窗口，把封胶带从取料窗口中间拉出。把胶带从移除边缘向后折叠。释放摇臂，把料带压紧在进料齿轮上。 � (2) 按开卷料齿轮并把胶带放入…

� 在前面压下取料窗口的前半部，翘起后半部。

� 向前推入套板。

� 慢慢释放取料窗口的前半部，现在取料窗口则回到最低位置，现在则限制料带在进料齿轮。

内。

4.2.4.2 8 - 88 mm 飞达进料

� (1) 在飞达后部塞入料带并一直向前推。

� (2) 把封胶带向后翻。

� (3) 向前推杠杆。

� (4) 把料带推到取料窗口以下直到停止。不断重复按下“前进”按钮，直到纸带和胶带在取料

窗口下方 P

� (5) 从取料窗口里面取出多余的封胶带。

� (6) 从取料舱盖上方绕出废胶带。

� (7) 不断按“后退”按钮直到废胶带到达移除边缘并且第一颗料到达正确的取料位置。

� (8) 把杠杆推回锁定。

4.2.5 塞入废料带

4.2.5.1 2x8 mm 飞达塞入封胶带

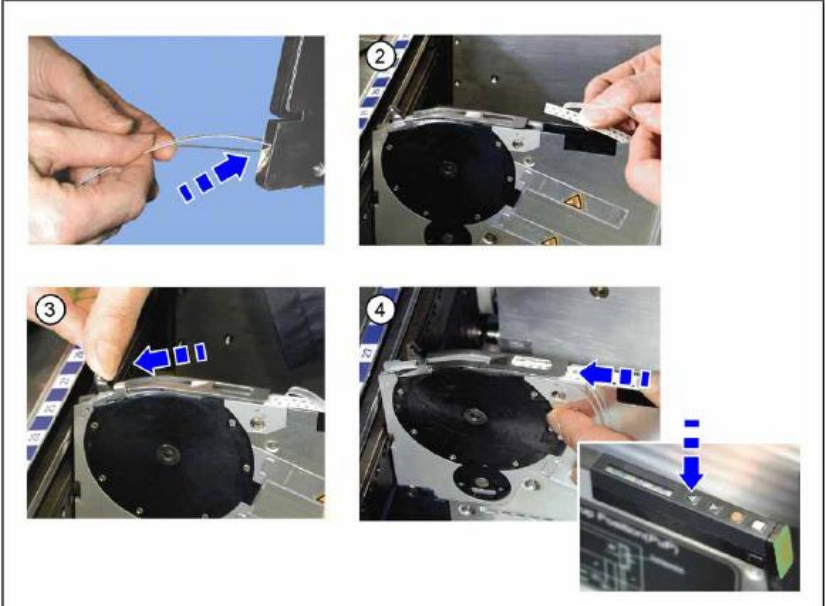

� (1) 压下取料窗口，把封胶带从取料

窗口中间拉出。把胶带从移除边缘向

后折叠。释放摇臂，把料带压紧在进

料齿轮上。

� (2) 按开卷料齿轮并把胶带放入齿

轮中间。释放摇臂。

� (3) 按住被激活的轨道的卷料按钮

（黄色），卷料动作开始，一直到摇

臂到达最后的位置。

� (4) 废料带会一直卷入直到释放卷

料按钮。卷料动作会在摇臂到达开关

切断点的时候自动停止。经常按压卷

料按钮直到飞达自动停止卷料。

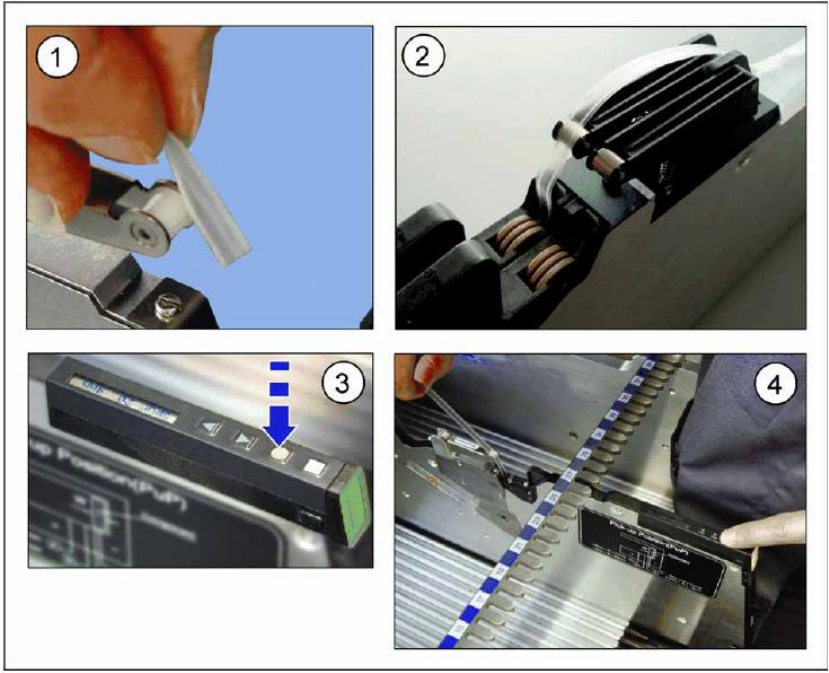

4.2.5.2 8 - 88 mm 飞达模块放入废胶带

� (1) 用食指和中指捏住封胶带。

� (2) 把胶带塞入卷废料槽。

� (3) 按住卷料按钮不放。

� (4) 废胶带被卷入废料盒，当废胶带绷紧后就会立即停止卷料动作。

4.2.6 替换 to PSA Foil (Pressure Sensitive Adhesive压敏粘着剂)

4.2.6.1 PSA 8 - 16 mm 飞达

对于 8 并且 12 mm 和 16 mm 飞达功能升级到05 版本，选件"PSA-Kit" 会被需要 (see

Chapter (3.4 Tape Material ��34) ). 安装和处理在文章"Assembly Instructions PSA Kit for

Tape Feeder Modules X 8-16 mm" [00194721-xx]有描述

4.2.6.2 PSA 废料带 on 16 - 88 mm 飞达模块
